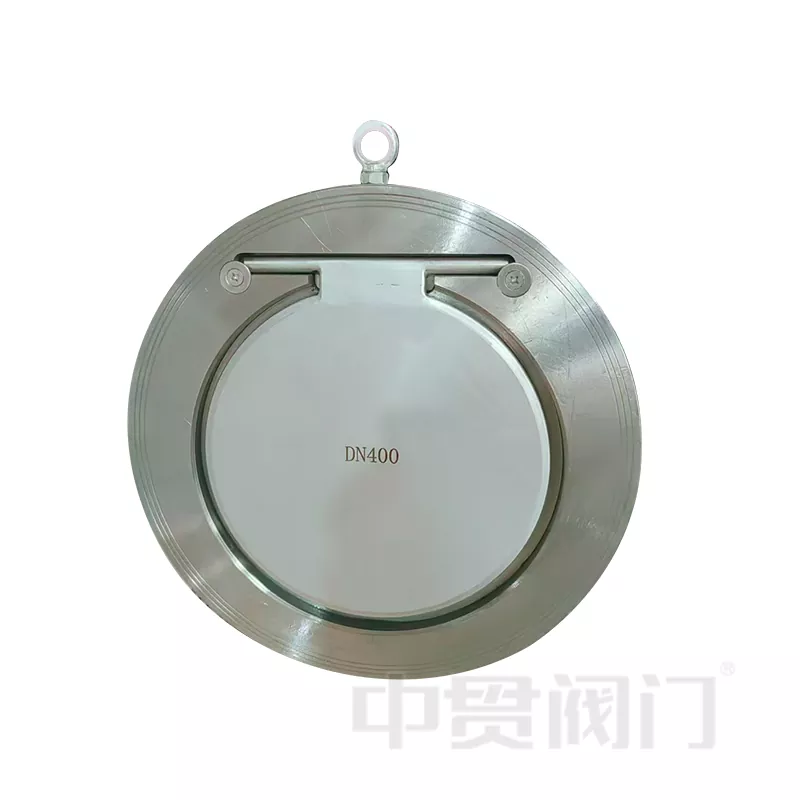

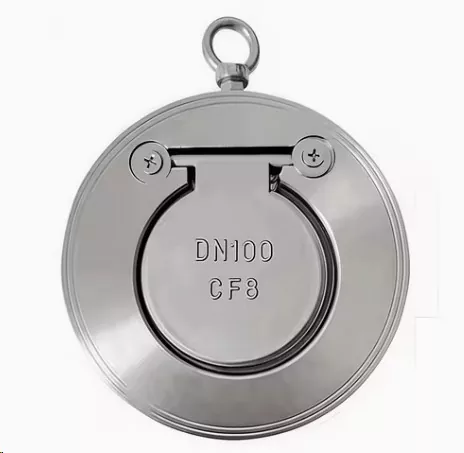

Zawór zwrotny jednotarczowy

TheZawór zwrotny jednotarczowyuruchomiony przezZawór Zhongguanato niezwykle przydatny zawór przemysłowy. Jego główną funkcją jest umożliwienie przepływu cieczy lub gazów tylko w jednym kierunku, zapobiegając przepływowi wstecznemu.

Zawór ten jest genialnie zaprojektowany, reaguje bardzo szybko i jest łatwy w montażu, zajmując niewiele miejsca. Może skutecznie kontrolować kierunek przepływu wody, oleju lub gazu. Można go stosować w stacjach uzdatniania wody, elektrowniach, zakładach chemicznych, systemach grzewczych i klimatyzacyjnych itp. Zawór ten jest szczególnie wytrzymały i wytrzymuje wysokie ciśnienie i wysokie temperatury. Nie pęka nawet po długim czasie użytkowania i jest bardzo niezawodnym wyborem w przemysłowych systemach rurociągów.

Zalety techniczne: Dlaczego warto wybrać nasz jednotarczowy zawór zwrotny?

Na Zawór Zhongguanarozumiemy, że niezawodność nie podlega negocjacjom w warunkach przemysłowych. NaszZawór zwrotny jednotarczowynie jest tylko komponentem; stanowi gwarancję bezpieczeństwa całego systemu rurociągów.

1. Ultrakompaktowa konstrukcja waflowa

Najbardziej charakterystyczną cechą naszychZawór zwrotny jednotarczowyjest jego mały rozmiar i doskonałe działanie zapobiegające przepływowi zwrotnemu. W przeciwieństwie do nieporęcznych, tradycyjnych zaworów zwrotnych, zastosowaliśmy zaawansowanykonstrukcja typu waflowego. Podobnie jak kanapka, zawór jest mocowany bezpośrednio pomiędzy dwoma kołnierzami rurowymi. Oszczędza to znaczną przestrzeń oraz zmniejsza wagę i koszty instalacji-2 .

2. Materiał wysokiej jakości

Produkujemy w standardzieZawór zwrotny jednopłytowyprzy użyciu wysokiej jakościStal węglowa WCB(stal). Materiał ten jest niezwykle trwały i pozwala zaworowi wytrzymać trudne warunki, wysokie ciśnienie i ekstremalne temperatury.Potrzebujesz więcej?Oferujemy niestandardowe odlewy zStal nierdzewna (SS304, SS316) , Brąz aluminiowyi inne stopy w zależności od korozyjności mediów-1 .

3. Dynamiczne uszczelnienie i szybka reakcja

Płyta znajdująca się w środkuZawór zwrotny jednotarczowyma bardzo wrażliwą reakcję. Gdy ciecz lub gaz przepływa do przodu, dysk otwiera się natychmiast przy minimalnym oporze (niski spadek ciśnienia). W momencie, gdy przepływ zatrzymuje się lub odwraca, tarcza odskakuje (wspomagana grawitacją lub siłą sprężyny), tworząc szczelne uszczelnienie, zapobiegając destrukcyjnemumłot wodnyszkoda-2 .

Specyfikacje produktu i arkusz danych

Zastosowania: Gdzie można z niego skorzystać?

Ten wszechstronny zawór jest używany w wielu zastosowaniach przemysłowych. Z sukcesem zaopatrzyliśmy naszeZawory zwrotne jednotarczowedo następujących sektorów:

• Stacje uzdatniania wody: Stosowane w systemach zaopatrzenia w wodę w celu zapobiegania zanieczyszczeniom związanym z przepływem zwrotnym -2.
• HVAC i automatyka budynków: instalowane w systemach grzewczych i klimatyzacyjnych w celu utrzymania sprawności cieplnej.
• Elektrownie: Niezbędne w układach chłodzenia, aby zapewnić brak cofania się wody chłodzącej, chroniąc sprzęt generatora -2.
• Petrochemia: Bezpiecznie obsługuje transport ropy i gazu rurociągami.

Studium przypadku: Ochrona pompy

W przepompowni w Azji Południowo-Wschodniej występowały powtarzające się awarie pomp spowodowane gwałtownymi przepływami zwrotnymi. Wcześniej stosowano powolne, ciężkie zawory zwrotne. Zastąpiliśmy ich system naszymZawór zwrotny jednotarczowy. Funkcja szybkiego zamykania eliminuje uderzenie wodne, a lekka konstrukcja ułatwia instalację w zatłoczonej pijalni.Wynik:Zero awarii pomp w ciągu ostatnich 18 miesięcy.

Jak działa zawór zwrotny z pojedynczą tarczą

Mechanizm jest prosty, ale bardzo skuteczny:

1. Przepływ do przodu: Ciśnienie medium (woda/olej/gaz) wypycha tarczę z gniazda. Zawias obraca się lekko, umożliwiając pełny przepływ.
2. Przepływ wsteczny: Kiedy ciśnienie przed zaworem spada lub odwraca się, przepływ wsteczny dociska dysk z powrotem do gniazda.
3. Uszczelnienie: Dysk zamyka się natychmiast, tworząc szczelne uszczelnienie i całkowicie zatrzymując przepływ wsteczny -2.

Trzy rygorystyczne testy fabryczne

Nasza fabryka stosuje system kontroli jakości, który konkuruje z międzynarodowymi standardami. Każdy wyprodukowany przez nas zawór musi przejść trzy rygorystyczne „badania” przed opuszczeniem fabryki:

1. Test zapobiegania przepływowi zwrotnemu: Zapewniamy, że w momencie ustania przepływu, tarcza zostanie idealnie osadzona, pozostawiając poziom nieszczelności wynoszący 0%.
2. Test powłoki pod wysokim ciśnieniem: Do testowania odlewu używamy wyższego ciśnienia niż rzeczywiste ciśnienie robocze. Dzięki temu ciało nie będzie pękać ani się pocić.
3. Ogólna symulacja wydajności: Symulujemy rzeczywiste warunki rurociągu, aby zapewnić płynne otwieranie dysku i szczelne zamykanie bez zaklejania.

Zawór Zhongguana uzyskało licencję na produkcję sprzętu specjalnego TS, ISO9001, ISO14001 i OHSAS18001-1. Zwalniane są tylko zawory, które przejdą te trzy etapy.

Elastyczność instalacji

Wiemy, że każdy rurociąg jest inny. NaszZawór zwrotny jednotarczowydostosowuje się do Ciebie.

• Rury poziome: Instalacja standardowa.
• Rury pionowe: Zawór doskonale sprawdza się w zastosowaniach z przepływem pionowym w górę. Tarcza zamyka się skutecznie pod wpływem grawitacji lub ciężaru przepływu zwrotnego, gdy pompa zatrzymuje się -2.

Korzyści z dostosowywania i łańcucha dostaw

Zawór Zhongguanato integracja północnego łańcucha dostaw zaworów (żeliwo) i południowego łańcucha dostaw zaworów przemysłowych (stal odlewana/stal nierdzewna)-1 .

Oferujemy usługi „szyte na miarę”:

• Materiały specjalne: Chcesz obchodzić się z żrącymi chemikaliami? Możemy przejść na stal nierdzewną 316 w przypadku tarczy i korpusu.
• Trzpień przedłużony: Do instalacji w ziemi.
• Gotowość do siłownika: Integracja z wyłącznikami krańcowymi położenia dla systemów zautomatyzowanych (na żądanie).

Nasze zaangażowanie:Koncentrujemy się nie tylko na własnej produkcji przepustnic, ale także na integracji całego łańcucha dostaw zaworów, aby zapewnić naszym klientom bogatsze linie produktów i bardziej przemyślaną obsługę.

Często zadawane pytania dotyczące jednotarczowych zaworów zwrotnych

P1: Jaka jest główna różnica między zaworem zwrotnym z pojedynczą tarczą a zaworem zwrotnym z podwójną tarczą?
A1:NaszZawór zwrotny jednotarczowy(Typ wahadłowy) generalnie zapewnia szczelniejsze uszczelnienie przed przepływem zwrotnym przy niskim ciśnieniu i jest bardziej wytrzymały na „trzaskanie” w większych średnicach (DN200+). Konstrukcja z pojedynczą płytą zapewnia większy obszar przepływu w porównaniu do niektórych podwójnych płyt obciążonych sprężyną.

P2: Czy mogę zainstalować ten zawór pionowo?
A2:Tak, jest zalecany do rurociągów pionowych, w których obowiązuje kierunek przepływuod dołu do góry. Należy jednak koniecznie sprawdzić strzałkę przepływu zaznaczoną na korpusie zaworu. W przypadku pionowych spadków z góry na dół preferowany może być typ sprężynowy.

P3: Jak wybrać odpowiednią wartość ciśnienia?
A3:Oferujemy oceny od PN10 do PN40. Nasi inżynierowie zazwyczaj zalecają wybranie wartości znamionowej równej lub wyższej niż maksymalne ciśnienie rurociągu. W przypadku pary lub oleju pod wysokim ciśnieniem materiał WCB stanowi minimalny standard.

P4: Czy produkt jest ściśle zgodny z międzynarodowymi standardami?
A4:Tak. Chociaż nasz podstawowy projekt jest doskonały, możemy wyprodukować naszeZawór zwrotny jednotarczowyspełnićGB, ANSI, JIS, DIN lub BSstandardy oparte na wymaganiach dotyczących wiercenia kołnierzy-1 .

Wyślij zapytanie

Zawór Zhongguan: niezawodna jakość, indywidualne rozwiązania.

Posiadamy dwie bazy produkcyjne (Tianjin i Wenzhou) z ponad 19-letnim doświadczeniem. Gwarantujemy szybką dostawę i wysoką jakość produktów.
