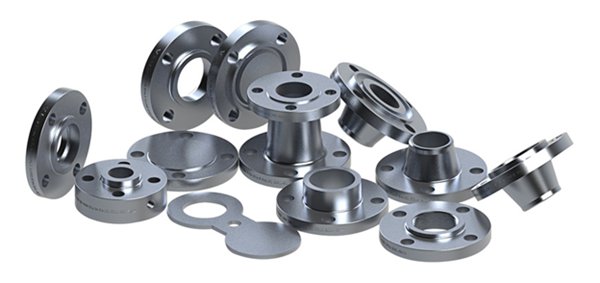

Co to jest połączenie kołnierzowe?
Połączenie kołnierzowe to metoda połączenia, która jest szeroko stosowana w przypadku odłączanych mechanicznych. Często wykorzystuje parę kołnierzy, uszczelkę oraz śruby i nakrętki do szczelnego łączenia rur, zaworów lub sprzętu.
Jego kluczową zasadą jest:wykorzystując siłę dokręcania śrub do dociśnięcia uszczelki pomiędzy kołnierzami, zabezpieczając w ten sposób ciecz (ciecz lub gaz) przed wyciekiem.

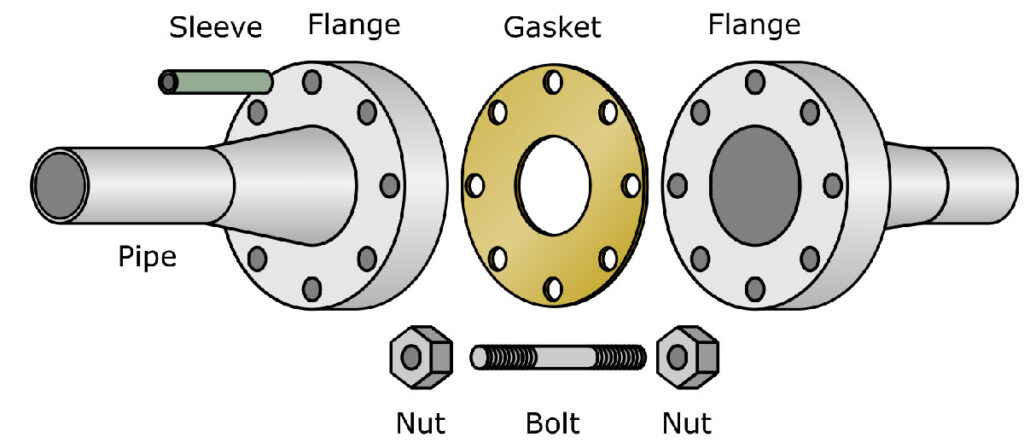

Typowe połączenie kołnierzowe składające się z czterech głównych części:
Kołnierz: Część w kształcie dysku przymocowana do końca rury lub przyłącza urządzenia, zazwyczaj z otworami na śruby.
Uszczelka: Umieścić pomiędzy powierzchniami uszczelniającymi dwóch kołnierzy i docisnąć, aby zapewnić uszczelnienie.
Śruby i nakrętki: Przejdź przez otwory na śruby w kołnierzach, aby zapewnić siłę chwytania.
Uszczelniająca twarz: Powierzchnia kołnierza zbliżająca się do uszczelki; występuje w różnych typach (np. podniesiona twarz, twarz męska/żeńska itp.).
Główne zalety:
Wysoka zaleta i solidne uszczelnienie: Kwalifikacja do obsługi mediów pod wysokim ciśnieniem, wysoką temperaturą lub erozją.
Łatwy demontaż i konserwacja: Złącze można łatwo otworzyć w celu czyszczenia rur, kontroli sprzętu lub wymiany części.
Dobra substytucyjność: Kołnierze są zgodne z normami krajowymi (np. GB), normami przemysłu chemicznego (np. HG), normami przemysłu mechanicznego (np. JB) i normami międzynarodowymi (np. ANSI/ASME, DIN). Produkty różnych producentów mogą być stosowane naprzemiennie pod warunkiem, że odpowiadają tym samym standardom.
Ogólne zastosowania:
Inżynieria rurociągów: Łączenie rur z rurami, rur z zaworami i rur z pompami.
Zbiornik ciśnieniowy: Przystawki do włazów i uchwytów na naczyniach reakcyjnych i zbiornikach.
Punkt połączenia: Połączenia wlotowe i wylotowe sprężarek oraz połączenia pomiędzy płaszczem kanału a płaszczem wymienników ciepła.
Systemy produkcyjne i obiekty użyteczności publicznej: Ropa naftowa, chemikalia, gaz ziemny, uzdatnianie wody, systemy grzewcze i tak dalej.
Proste porównanie z innymi sposobami połączenia:
W porównaniu do spawania: Połączenia kołnierzowe można zdemontować, ale są one droższe i mogą powodować dodatkowe możliwe punkty nieszczelności.
W porównaniu do połączeń gwintowych: Połączenia kołnierzowe mogą wytrzymać wyższe ciśnienia i dostosować się do większych średnic rur, ale są bardziej skomplikowane w montażu i wymagają więcej miejsca.
Proste podsumowanie: Gdy wymagana jest odporność na wysokie ciśnienie, rury o dużych średnicach lub częsty demontaż w celu serwisowania, zwykle preferowaną metodą jest połączenie kołnierzowe. Najczęstszymi przykładami są złącza na rurach wody gaśniczej lub fabrycznych rurociągach parowych, które wyróżniają się „podniesionymi tarczami” i są mocowane za pomocą koła śrub.
