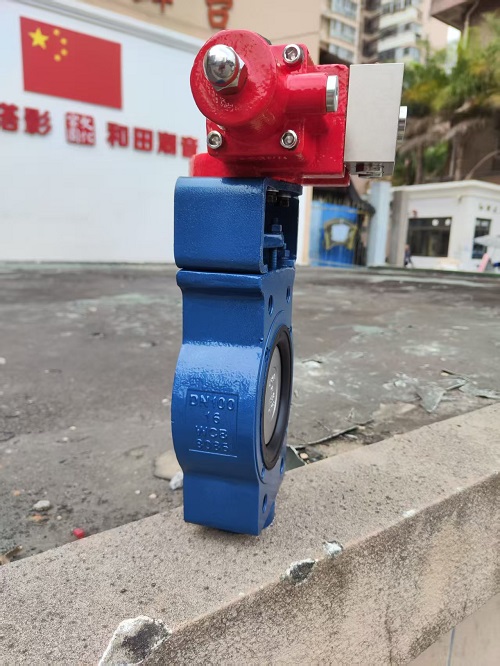

Korpus WCB z częściowymi występami i tarcza CF8 z mimośrodowym zaworem motylkowym z siłownikiem hydraulicznym

Korpus WCB z częściowym występem i dysk CF8 z mimośrodowym zaworem motylkowym z siłownikiem hydraulicznym to zawór o wysokiej wydajności przeznaczony do wymagających zastosowań, które wymagają szybkiej obsługi, niezawodnego uszczelnienia i minimalnej konserwacji. Dzięki unikalnej mimośrodowej konstrukcji i siłownikowi hydraulicznemu zawór ten idealnie nadaje się do obsługi dużych różnic ciśnień, zapewniając jednocześnie płynną pracę i dłuższą żywotność.

Cechy konstrukcyjne:

Typ zaworu: Przepustnica z podwójnym przesunięciem i miękkim gniazdem

Mimośrodowy zawór motylkowy ma konstrukcję z podwójnym przesunięciem, w której oś trzpienia zaworu jest przesunięta zarówno w stosunku do powierzchni uszczelniającej, jak i osi rurociągu. Ta innowacyjna konstrukcja zapewnia szybkie odłączenie dysku od gniazda podczas otwierania, znacznie zmniejszając tarcie i zużycie oraz wydłużając żywotność uszczelnienia zaworu.

Projekt offsetowy:

Konstrukcja z przesunięciem poprawia wydajność zaworu, umożliwiając ruch tarczy z minimalnym oporem, zapewniając płynniejszą pracę i zmniejszając zużycie mechaniczne. Rezultatem jest zawór, który zapewnia wysoką wydajność, a jednocześnie wymaga mniej konserwacji.

System uszczelniający:

Sprężyste miękkie siedzisko:

Zawór wykorzystuje sprężyste, miękkie gniazdo, zwykle wykonane z materiałów takich jak EPDM, NBR, PTFE itp. Ta miękka konstrukcja gniazda zapewnia doskonałe elastyczne uszczelnienie, osiągając dwukierunkowy zerowy wyciek. Spełnia rygorystyczne normy uszczelnień, takie jak ANSI klasa VI, dzięki czemu jest wysoce niezawodny w szerokim zakresie zastosowań przemysłowych.

Specyfikacja materiału:

Materiał korpusu

Korpus zaworu wykonany jest ze stali węglowej WCB, zapewniającej solidną integralność strukturalną i doskonałą odporność na ogólne ciśnienia. Materiał ten zapewnia trwałość w środowiskach o wysokich wymaganiach, w tym w gałęziach przemysłu o dużych prędkościach przepływu lub mediach ściernych.

Materiał dysku

Tarcza zaworu wykonana jest ze stali nierdzewnej CF8 (304), znanej z doskonałej odporności na korozję, wysokiej wytrzymałości i trwałości. Polerowana lub powlekana powierzchnia tarczy zapewnia ścisły kontakt z miękkim gniazdem, zapewniając niezawodne uszczelnienie, zapewniając jednocześnie odporność na korozję i zużycie.

Projekt połączenia:

Korpus pół-lugowy:

Zawór ten posiada konstrukcję korpusu typu semi-lug, która pozwala na łatwy montaż i demontaż. Konstrukcja z częściowymi występami zawiera gwintowane otwory, umożliwiające montaż zaworu za pomocą śrub przelotowych, podobnie jak w przypadku zaworu płytkowego. Kluczową zaletą tej konstrukcji jest możliwość podparcia zaworu podczas demontażu rurociągu, co ułatwia konserwację bez konieczności całkowitego demontażu zaworu z instalacji.

Uruchomienie:

Siłownik hydrauliczny:

Zawór jest wyposażony w siłownik hydrauliczny zapewniający wysoki moment obrotowy i szybką reakcję w zastosowaniach wymagających szybkiego działania zaworu lub obsługi dużej różnicy ciśnień przy otwieraniu. Siłownik hydrauliczny idealnie nadaje się do systemów wymagających wyższego stopnia kontroli i wydajności, takich jak rurociągi naftowe i gazowe, przetwórstwo chemiczne i inne zastosowania przemysłowe.

Integracja hydrauliczna:

Siłownik ten można bezpośrednio zintegrować z hydraulicznymi układami sterowania, zapewniając płynną pracę i większą kontrolę nad ruchem zaworu. Został zaprojektowany tak, aby zapewnić wysoką wydajność i minimalne zużycie energii przy jednoczesnej maksymalizacji niezawodności działania.

Aplikacje:

Oczyszczanie wody i ścieków

Przemysł naftowy i gazowy

Przetwarzanie chemiczne

Elektrownie

Systemy HVAC

Przemysł celulozowo-papierniczy

Przemysł farmaceutyczny i przetwórstwo spożywcze

Kluczowe zalety:

Minimalne zużycie: Ekscentryczna konstrukcja zmniejsza tarcie, wydłużając żywotność uszczelek i zmniejszając wymagania konserwacyjne.

Dwukierunkowy zerowy wyciek: Sprężysta, miękka konstrukcja gniazda zapewnia szczelną pracę w obu kierunkach.

Szybka i wydajna praca: Dzięki siłownikowi hydraulicznemu zawór zapewnia krótki czas reakcji, idealny do zastosowań wymagających wysokiego ciśnienia i szybkiego działania.

Łatwa konserwacja: Konstrukcja z częściowymi występami umożliwia łatwy demontaż i ponowną instalację zaworu podczas rutynowej konserwacji, oszczędzając czas i koszty pracy.

Odporność na korozję: Tarcza ze stali nierdzewnej CF8 i korpus ze stali węglowej WCB zapewniają trwałość i odporność na korozję w trudnych warunkach.

Dane techniczne:
