Zawór zwrotny z podwójną płytką żeliwną

Żeliwny zawór zwrotny typu Wafer Dual Plate dobrze sprawdza się na wylotach pomp w wieżowcach, sieciach ciepłowniczych oraz systemach przetwarzania i czyszczenia żywności, np. model DN200, który skutecznie tłumi wibracje korpusu pompy spowodowane przepływem wstecznym schłodzonej wody w systemie klimatyzacji kompleksu handlowego. Jego niski opór przepływu (wartość Cv 0,6 ~ 1,2) i bezobsługowość sprawiają, że jest to preferowany sprzęt zarówno ze względu na opłacalność, jak i niezawodność w scenariuszach niskociśnieniowych.

Cechy konstrukcyjne i projektowe

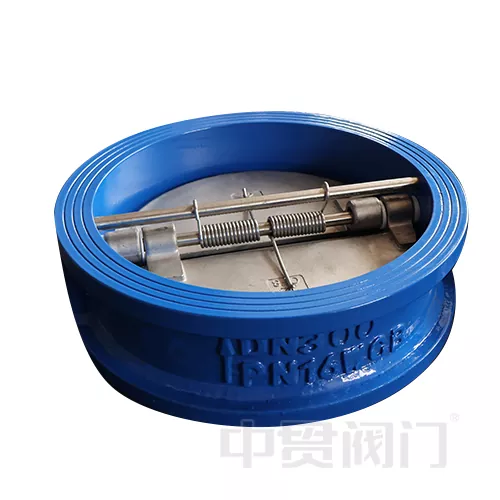

Żeliwny zawór zwrotny z podwójną płytką ma dwie symetryczne okrągłe płytki zaworowe (materiał: żeliwo sferoidalne) połączone zawiasami sprężynowymi, a grubość wynosi 1/10 ~ 1/12 średnicy, była to pierwsza cecha, pomocniczy dysk z podwójną sprężyną.

Korpus z żeliwa (ASTM A48 klasa 35B) jest o 40% lżejszy i o 60% krótszy w porównaniu z zaworami zwrotnymi kołnierzowymi, dzięki czemu nadaje się do montażu w ograniczonych przestrzeniach. Interfejs zaciskowy jest zgodny z normą EN 1092-2 i obsługuje klasy ciśnienia PN10-PN16. Można więc stwierdzić, że jest to korpus kompaktowy.

Ostatnim z nich jest otwieranie i zamykanie przy niskim momencie obrotowym. Zoptymalizowane napięcie wstępne sprężyny, ciśnienie otwarcia dysku ≤ 0,05 bara, czas reakcji na zamykanie ≤ 0,5 sekundy i współczynnik oporu przepływu (wartość Kv) wynosi 0,6 ~ 1,2, co jest odpowiednie dla układu przeciwprzepływowego i niskiego ciśnienia na wylocie pompy.

Zalety wydajności i zastosowanie

1. Balance between economy and durability:

Koszt żeliwa stanowi 1/3 ceny zaworów ze stali nierdzewnej i może wytrzymać słabo korozyjne ciecze (takie jak woda chłodząca i ścieki domowe) o pH 6 ~ 9 poprzez ochronę powłoki;

Projektowana żywotność wynosi ≥10 lat, a konserwacja wymaga jedynie regularnego czyszczenia płytki zaworu.

2. Niskie ryzyko uderzenia wodnego:

Podwójna płyta zaworowa w żeliwnym zaworze zwrotnym z podwójną płytką jest zamykana etapami, aby zmniejszyć wpływ rurociągu spowodowany nagłą zmianą natężenia przepływu, a wartość szczytowa zmierzonego ciśnienia uderzenia hydraulicznego zostaje zmniejszona o 50% ~ 70%;

3. Szeroka kompatybilność:

Obowiązujący zakres temperatur -20°C ~ 120°C, obsługuje wodę, olej i chemikalia o niskim stężeniu (takie jak roztwór glikolu etylenowego);

Możliwość montażu pionowego lub poziomego na rurach żeliwnych, PCV lub ze stali węglowej (wymagana uszczelka).
