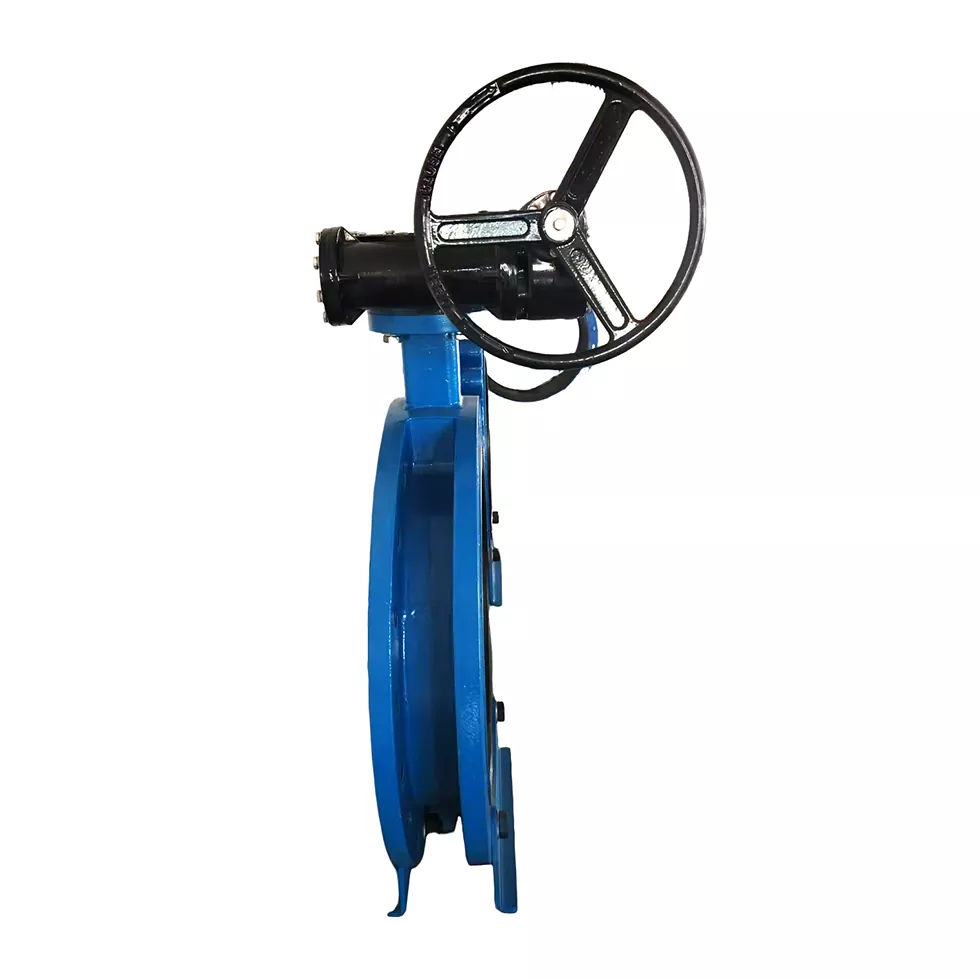

Zawór motylkowy typu Zhongguan Lugjest przeznaczony do systemów rurociągów wymagających elastycznej instalacji, niezawodnego odcięcia i wygodnej konserwacji. Jako konstrukcja przepustnicy z linią środkową jest powszechnie wybieranauzdatnianie wody, cyrkulację HVAC, rurociągi przemysłowe i zastosowania, w których zawór wymaga demontażu lub serwisu bez wpływu na cały układ rurociągu.

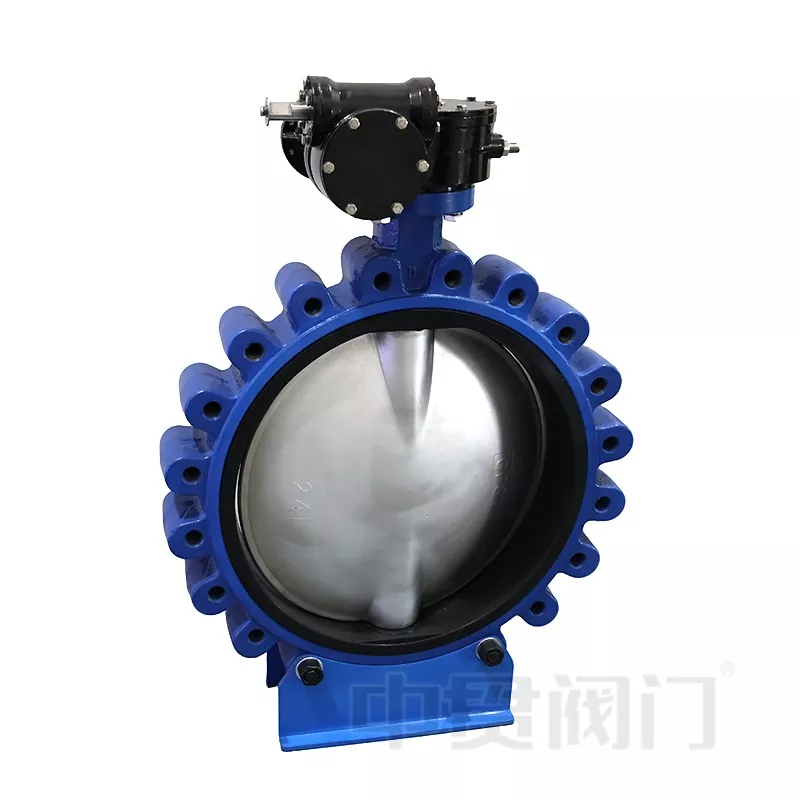

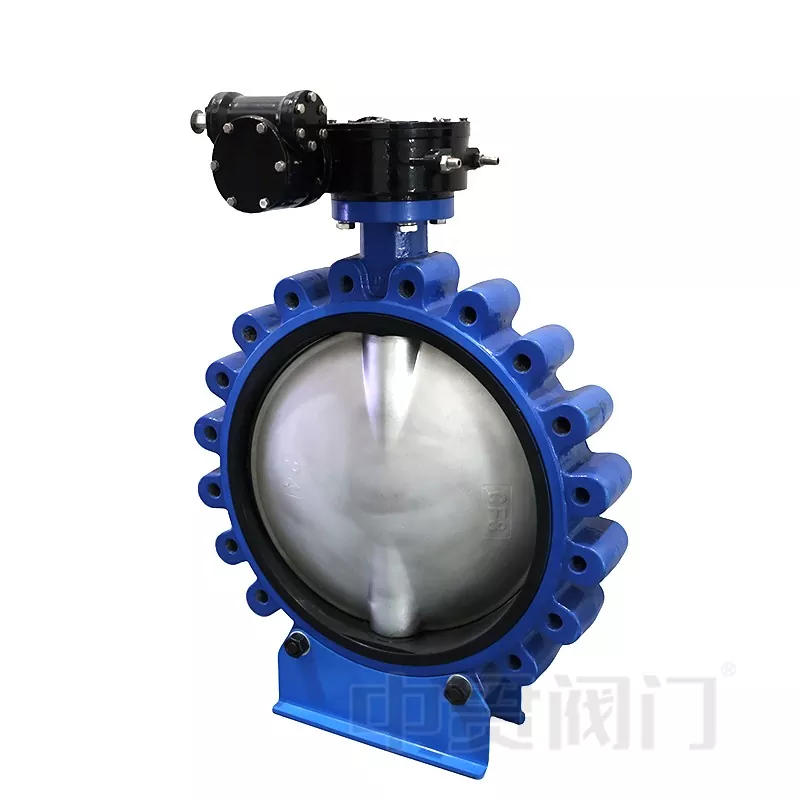

W porównaniu z przepustnicami płytkowymi,projekt połączenia oczkowegowykorzystuje gwintowane otwory w korpusie zaworu, aby umożliwić niezależne mocowanie kołnierza. Konstrukcja ta jest szczególnie odpowiednia do instalacji na końcach linii, odcinków izolacji sprzętu i rurociągów, gdzie podczas konserwacji może zaistnieć potrzeba usunięcia jednej strony połączenia.
Korpus zaworu może być wykonany zżeliwo sferoidalne, GGG50, stal nierdzewna lub stal węglowa, w zależności od wymagań ciśnieniowych, charakterystyki medium i warunków korozyjnych. Konstrukcja z uchami rozkłada naprężenia przyłączeniowe na wiele punktów mocowania, poprawiając stabilność montażu w rurociągach narażonych na wibracje lub częstą eksploatację.
Tarcza ma zwartą, okrągłą konstrukcję i obraca się o około 90° pomiędzy pozycjami całkowicie otwartą i całkowicie zamkniętą. W zależności od medium rurociągu można wybrać tarcze ze stali nierdzewnej lub inne kompatybilne materiały, aby poprawić odporność na korozję i wydajność pracy.
Trzpień zaworu przenosi moment obrotowy pomiędzy siłownikiem a tarczą. Wyśrodkowany układ wału zmniejsza złożoność konstrukcyjną i zapewnia płynną pracę przy użyciu metod uruchamiania ręcznego, pneumatycznego lub elektrycznego.
EPDM, NBR, PTFEi inne materiały uszczelniające można wybrać w zależności od medium. EPDM jest powszechnie stosowany w zastosowaniach na bazie wody, NBR nadaje się do warunków związanych z olejem, natomiast PTFE jest uważany za spełniający większe wymagania w zakresie odporności chemicznej.
W instalacjach wodociągowych i kanalizacyjnych powszechnie wybiera się przepustnice z końcówką ze względu na ich zwartą konstrukcję i łatwość konserwacji. Konfiguracje gniazd z EPDM są często stosowane w systemach świeżej wody, ścieków i ogólnego obiegu wody, gdzie wymagania dotyczące kompatybilności chemicznej są umiarkowane.
Rurociągi HVAC i chłodzenia przemysłowego zwykle wymagają częstego otwierania i zamykania. Konstrukcja obrotowa o 90°, niski moment obrotowy i kompaktowa długość montażowa sprawiają, że przepustnice z końcówką nadają się do systemów kontroli cyrkulacji o ograniczonej przestrzeni montażowej.
W przypadku rurociągów przemysłowych zawierających media żrące lub specjalne, konfigurację zaworu należy dobrać w oparciu o kompatybilność chemiczną pomiędzy materiałem gniazda i medium. Można rozważyć gniazda na bazie PTFE w przypadku silniejszych środowisk chemicznych, natomiast w zastosowaniach związanych z olejami stosuje się materiały NBR i FKM.
Systemy morskie i energetyczne często wymagają zaworów odpornych na korozję i zapewniających wygodny dostęp konserwacyjny. Konstrukcja połączenia z uchem umożliwia łatwiejszą izolację i wymianę w rurociągach, w których przestrzeń konserwacyjna jest ograniczona.
Podczas pracy dysk obraca się wokół osi trzpienia zaworu. Gdy zawór jest całkowicie otwarty, dysk ustawia się w jednej linii z kierunkiem przepływu w rurociągu, zmniejszając opór i umożliwiając przepływ medium przy minimalnych przeszkodach.
Podczas zamykania dysk obraca się o około 90° i dociska do gniazda uszczelniającego, zatrzymując przepływ. W zależności od konstrukcji zaworu i materiału uszczelniającego można osiągnąć dwukierunkowe działanie odcinające.
W przypadku zastosowań dławiących położenie tarczy można regulować pomiędzy położeniem otwartym i zamkniętym.
| Porównanie | Zawór motylkowy typu Lug | Zawór motylkowy waflowy |
|---|---|---|
| Metoda połączenia | Gwintowane otwory na śruby umożliwiają niezależne mocowanie kołnierza | Montowany pomiędzy dwoma kołnierzami za pomocą śrub przelotowych |
| Konserwacja | Nadaje się do systemów wymagających łatwiejszego demontażu zaworu lub montażu na końcu przewodu | Bardziej odpowiedni do standardowej instalacji rurociągowej |
| Przestrzeń instalacyjna | Kompaktowa konstrukcja z większą elastycznością połączeń | Lekki i powszechnie używany tam, gdzie przestrzeń jest ograniczona |
| Typowe zastosowania | Uzdatnianie wody, HVAC, rurociągi przemysłowe, systemy wymagające konserwacji | Rurociągi wodociągowe i użyteczności publicznej |

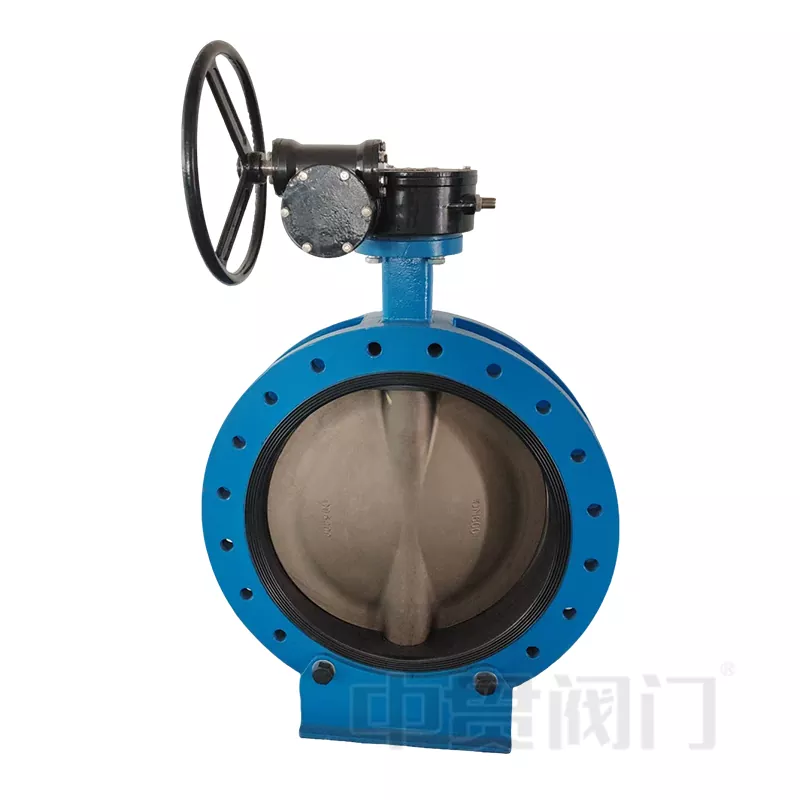

Zhejiang Zhongguan Valve Manufacture Co., Ltd.od ponad 19 lat koncentruje się na produkcji zaworów, a zasoby produkcyjne znajdują się w Tianjin i Wenzhou w Zhejiang. Firma produkujezawory motylkowew tym typy płytek, występów, profili U i kołnierzy, z głównymi średnicami produkcyjnymi w zakresie od DN40 do DN1600.

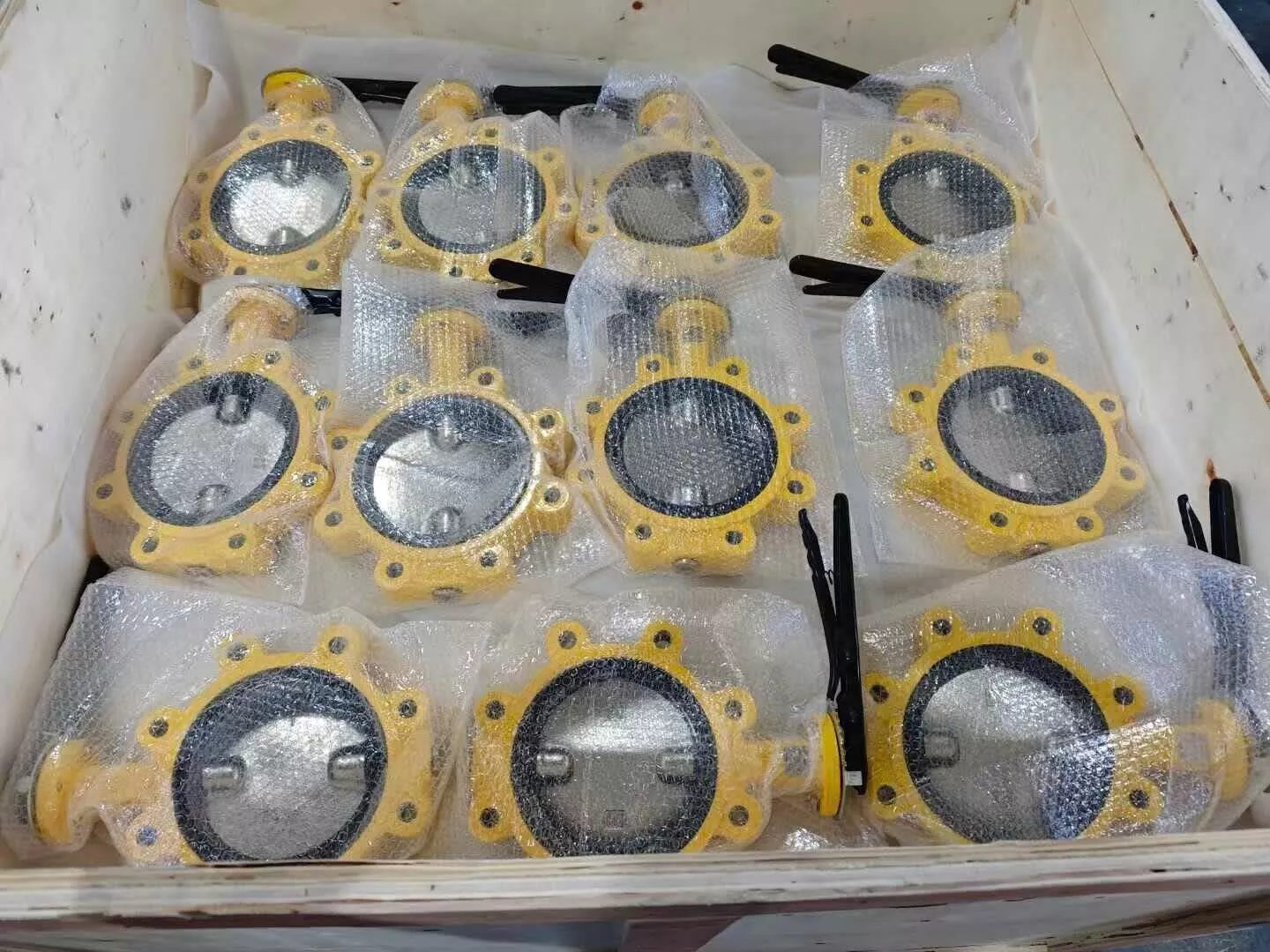

Proces produkcyjny obejmuje montaż zaworu, próbę ciśnieniową, montaż gniazda zaworu, montaż tulei wału i znakowanie produktu. Zhongguan zapewnia wymaganeCertyfikaty ISOdla produkowanych zaworów i może zapewnićGniazda zaworów z certyfikatem WRASkiedy jest to wymagane.
Na żywotność przepustnicy z występem wpływają głównie warunki pracy, w tym charakterystyka medium, temperatura, zmiany ciśnienia, częstotliwość pracy i jakość instalacji. Wybór odpowiednich materiałów uszczelniających i utrzymywanie właściwych warunków pracy pomaga ograniczyć przedwczesne zużycie elementów uszczelniających.
Tak. Zawory motylkowe typu lugowego mogą być obsługiwane za pomocą ręcznych uchwytów, operatorów przekładni, siłowników pneumatycznych lub siłowników elektrycznych, zgodnie z wymaganiami dotyczącymi sterowania rurociągiem. Wybór siłownika powinien odpowiadać wymaganiom momentu obrotowego zaworu, częstotliwości roboczej i systemowi automatyki.
Wymagane informacje zazwyczaj obejmują rozmiar zaworu, ciśnienie znamionowe, standard połączenia, medium rurociągu, zakres temperatur, wymagania dotyczące materiału gniazda i wymagania dotyczące siłownika. Szczegóły te pomagają określić odpowiednią konfigurację zaworu i uniknąć nieprawidłowego doboru materiału.
Zapobieganie wyciekom zależy od prawidłowego doboru zaworu, odpowiedniego materiału uszczelniającego, prawidłowej instalacji i regularnej kontroli. Aby zachować skuteczność uszczelnienia, podczas instalacji należy sprawdzić ustawienie rurociągu, warunki połączenia kołnierzowego oraz obecność ciał obcych wokół powierzchni uszczelniającej.
