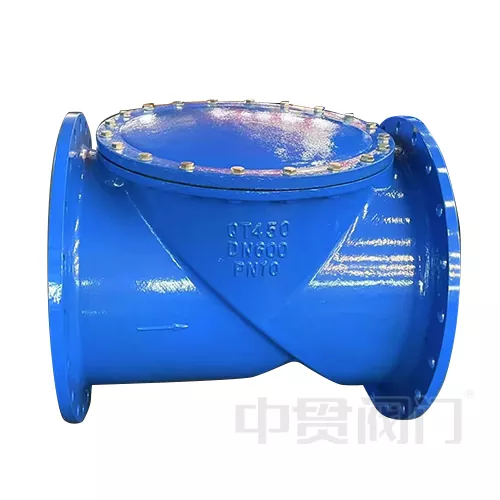

Zawór zwrotny klapowy zwrotny

Konstrukcja z klapą zwrotną Swing Check jest przeznaczona do systemów o dużym przepływie (średnica DN50-DN1200, ciśnienie PN16-PN40), kanału przepływowego o pełnej średnicy (współczynnik przepływu Cv: 0,2-0,5) wyposażonego w samosmarujące zawiasy, może obsługiwać media ścierne zawierające cząstki stałe ≤5 mm i jest odpowiednia do temperatur w zakresie od -30 ℃ do 400 ℃. Jest dostępny w wersji ze stali nierdzewnej 316L, stali duplex. Konstrukcja pozbawiona sprężyn wydłuża cykl konserwacji do ponad 8 lat, a jego wydajność znacznie przewyższa tradycyjne podnośnikowe zawory zwrotne. Nadaje się do rurociągów naftowych, systemów kondensacji w elektrowniach i scenariuszy, w których występują media chemiczne powodujące korozję

Projekt konstrukcyjny i zasada działania

Zawór zwrotny z klapą zwrotną Konstrukcja konstrukcyjna i zasada działania można głównie podzielić na trzy części. Najpierw jest to klapa uchylna, zawór zwrotny z klapą zwrotną, wykonany ze stali nierdzewnej lub stali dupleks, o grubości 1/5 ~ 1/8 średnicy rury, a powierzchnia może być pokryta twardym chromem. Jest podłączony do korpusu zaworu przez górny sworzeń zawiasu, kąt nachylenia wynosi zwykle 5 ° ~ 15 °, a grawitacja i średnie ciśnienie są wykorzystywane do szybkiego otwierania i zamykania.

Następnie jest wyposażony w kanał przepływowy o niskim oporze, ponieważ ma konstrukcję z pełnym przelotem (Full Bore), współczynnik oporu przepływu (wartość Kv) jest o 40% ~ 60% niższy niż w przypadku tradycyjnych zaworów zwrotnych podnoszących; Ponadto kąt otwarcia klapy osiąga 75° ~ 85°, co zmniejsza utratę ciśnienia spowodowaną turbulencjami i jest odpowiedni dla scenariuszy o dużym przepływie (takich jak rurociągi wodne DN1200).

Posiada różne systemy uszczelnień, gniazdo zaworu zwrotnego z klapką zwrotną można wybrać spośród twardych uszczelek z EPDM, NBR lub metalowych, a poziom wycieku spełnia normę API 598 klasa IV; W stanie zamkniętym czas kontaktu klapki z powierzchnią uszczelniającą wynosi ≤0,2 sekundy, co skutecznie zapobiega uderzeniom hydraulicznym. Gdy medium przepływa do przodu, ciśnienie popycha dysk zaworu do otwarcia; gdy przepływ powraca do zera lub płynie w odwrotnym kierunku, grzybek zaworu zamyka się automatycznie pod wpływem własnego ciężaru i przeciwnej różnicy ciśnień.

Typowe obszary zastosowań:

1. Roślina wodna

2. Zabezpieczenie przed przepływem zwrotnym na wylocie pomp w rurociągach ropy naftowej;

3. Instalacja odzysku kondensatu dla elektrowni cieplnych;

4. Kontrola powrotu osadów do oczyszczalni ścieków;

5. Ochrona przed przechwytywaniem mediów korozyjnych (takich jak 50% kwas siarkowy) w zakładach chemicznych.
