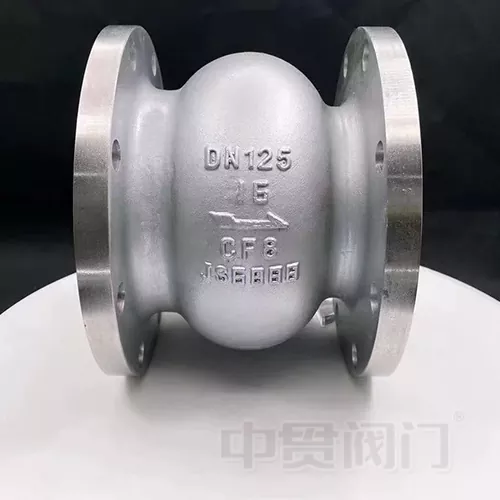

Zawór zwrotny typu podnośnikowego

Zawór zwrotny typu podnośnikowego jest zaworem automatycznym, którego podstawową funkcją jest umożliwienie jednokierunkowego przepływu medium i zapobieganie przepływowi wstecznemu. Jest szeroko stosowany w różnych systemach rurociągów przemysłowych i komunalnych i jest kluczowym elementem zapewniającym stabilność ciśnienia w systemie i bezpieczeństwo sprzętu.Zawór Zhongguana, producent specjalizujący się w zaworach od 19 lat, produkuje zawory zwrotne podnośnikowe ściśle spełniające międzynarodowe standardy. Wykorzystując zalety swojego łańcucha dostaw w całych Chinach, firma wybiera wysokiej jakości materiały odpowiednie do różnych warunków pracy, równoważąc racjonalność strukturalną i łatwość użycia. Dostępne są specyfikacje dostosowane do konkretnych potrzeb klientów.

Nasze podnośnikowe zawory zwrotne wykorzystują konstrukcję tarczy zaworu poruszającej się pionowo, eliminując zbędny projekt i optymalizując układ ścieżki przepływu. W porównaniu z tradycyjnymi zaworami zwrotnymi zapewniają bardziej precyzyjną reakcję otwierania i zamykania, bardziej stabilne uszczelnienie i mniejsze straty w oporze przepływu. Nadają się do różnych mediów, w tym wody, pary, oleju i płynów korozyjnych, co czyni je jednymi z najbardziej opłacalnych zaworów zwrotnych na rynku.

Zasada działania produktu

Zawór zwrotny typu podnoszenia zaworu Zhongguan działa w oparciu o synergistyczny efekt ciśnienia płynu i struktury mechanicznej. Osiąga automatyczną kontrolę otwierania i zamykania bez użycia siły ręcznej lub zewnętrznej. Konkretny proces wygląda następująco:

1. Przepływ do przodu: Gdy medium przepływa rurociągiem do przodu, ciśnienie płynu pokonuje ciężar tarczy zaworu i siłę sprężyny, popychając tarczę zaworu pionowo do góry, tworząc gładką ścieżkę przepływu pomiędzy gniazdem zaworu a tarczą zaworu, umożliwiając płynny przepływ medium;

2. Odcięcie odwrotne: Kiedy przepływ medium zatrzymuje się lub pojawia się trend przepływu wstecznego, ciśnienie płynu zanika. Pod wpływem połączonego działania własnego ciężaru i siły przywracającej sprężynę, płytka zaworu opada szybko i pionowo, ściśle przylegając do gniazda zaworu, zapewniając uszczelnienie i zapobiegając przepływowi wstecznemu medium.

3. Gwarancja stabilności: Konstrukcja wspomagana sprężyną przyspiesza prędkość zamykania tarczy zaworu, zmniejsza uderzenia wodne i pozwala uniknąć zużycia spowodowanego kolizjami pomiędzy tarczą zaworu a gniazdem zaworu, wydłużając żywotność produktu i zapewniając długoterminową stabilną pracę systemu rurociągów.

Podstawowe cechy produktu

Konsekwentnie traktujemy priorytetowo rzeczywiste warunki pracy, włączając wiele praktycznych technologii do projektowania i produkcji naszych zaworów zwrotnych typu dźwigowego. Skutkuje to następującymi podstawowymi cechami, które odróżniają je od zwykłych podobnych produktów:

• Precyzyjne otwieranie i zamykanie: Liniowa osiowa konstrukcja podnosząca zapewnia szybką reakcję otwierania i zamykania, eliminując zakleszczenia i opóźnienia, skutecznie eliminując uderzenia wodne i dzięki czemu nadaje się do częstych operacji uruchamiania i zatrzymywania pompy;

• Niezawodne uszczelnienie: Dzięki zastosowaniu powierzchni uszczelniającej z kompozytu metalowo-elastomerowego, skuteczność uszczelnienia jest stabilna, przy długoterminowej kontroli wycieków poniżej 0,01 l/min·m i szybkości zużycia znacznie niższej niż w przypadku tradycyjnych zaworów zwrotnych;

• Niski opór przepływu: Zoptymalizowana konstrukcja kanału przepływowego zmniejsza utratę oporu podczas przepływu medium, przy stracie ciśnienia nieprzekraczającej 0,15 bara przy przepływie znamionowym, przyczyniając się do oszczędzania energii systemu i zmniejszenia zużycia;

• Wygodna konserwacja: Modułowa konstrukcja konstrukcyjna eliminuje potrzebę demontażu kołnierzy rur w celu rutynowej konserwacji. Technicy mogą wykonać ponad 90% prac konserwacyjnych przez górny otwór inspekcyjny, co znacznie skraca czas konserwacji i zmniejsza koszty konserwacji;

• Szeroka kompatybilność: Materiały i specyfikacje można dostosować w celu dostosowania do różnych warunków ciśnienia, temperatury i mediów, obejmując różne średnice nominalne od DN15 do DN300 i ciśnienia znamionowe od 1,6 MPa do 4,0 MPa, spełniając potrzeby zaopatrzeniowe wielu dziedzin.

Zalety techniczne produktu

I. Zalety projektowania konstrukcyjnego

Konstrukcja naszego zaworu zwrotnego typu dźwigowego, w połączeniu z 19-letnim doświadczeniem w branży i informacjami zwrotnymi z różnych warunków pracy, została poddana wielowymiarowej optymalizacji, w wyniku czego uzyskano zróżnicowane zalety techniczne:

Liniowa struktura otwierania i zamykania: Wykorzystując konstrukcję osiowego podnoszenia tarczy zaworu, w porównaniu z tradycyjnymi zaworami zwrotnymi, skutecznie eliminuje uderzenia wodne. Weryfikacja eksperymentalna pokazuje, że w systemie rurociągów DN200 może zmniejszyć wahania ciśnienia uderzenia wodnego o 62%, chroniąc rurociągi i urządzenia przed uszkodzeniami udarowymi;

Montaż modułowy: Korpus zaworu, tarcza zaworu, sprężyna i inne elementy mają konstrukcję modułową, zapewniającą wysoką precyzję montażu i wygodny demontaż. Ułatwia to nie tylko testowanie produkcji, ale także zapewnia wygodę późniejszej konserwacji, zmniejszając trudności w konserwacji i koszty pracy;

Optymalizacja lekkości: Zapewniając wytrzymałość konstrukcyjną, grubość ścianek korpusu zaworu została zoptymalizowana w celu zmniejszenia masy produktu, ułatwienia transportu i instalacji, a jednocześnie zmniejszenia ciśnienia obciążenia rurociągu, dzięki czemu nadaje się do specjalnych scenariuszy instalacji, takich jak duże wysokości i ograniczone przestrzenie.

II. Zalety wyboru materiału

Zhongguan Valve wykorzystuje swój zintegrowany łańcuch dostaw w północnych i południowych Chinach, aby wybrać odpowiednie materiały w oparciu o różne warunki pracy, zapewniając trwałość i możliwość dostosowania zaworów zwrotnych typu podnośnikowego. Konkretne zastosowania materiałów są następujące:

Normalne warunki pracy: Stosowane jest żeliwo sferoidalne QT400-15 i stal nierdzewna 2Cr13, zapewniające wysoką opłacalność, odporność na korozję i odporność na zużycie, odpowiednie dla wody, pary i zwykłych mediów olejowych.

Korozyjne warunki pracy: Zastosowano stal nierdzewną ZG1Cr18Ni9Ti, która zapewnia dużą odporność na jony chlorkowe, kwas azotowy i inne media korozyjne, odpowiednią do odsalania wody morskiej, korozji chemicznej rurociągów i innych scenariuszy.

Warunki pracy w wysokiej temperaturze i pod wysokim ciśnieniem: Stosuje się materiały stopowe odporne na wysoką temperaturę, o odporności na temperaturę do 300 ℃ i odporności na ciśnienie do 4,0 MPa, odpowiednie do systemów rurociągów wysokotemperaturowych i wysokociśnieniowych w elektrowniach, kotłach i innych zastosowaniach.

Wszystkie materiały przechodzą rygorystyczne testy fizyczne i chemiczne, aby zapewnić zgodność z normami, zagwarantować jakość produktu u źródła, przedłużyć żywotność produktu, zmniejszyć częstotliwość wymiany i obniżyć długoterminowe koszty zakupów dla klientów.

III. Zalety procesu produkcyjnego

Posiadamy dwie główne bazy produkcyjne w Tianjin i Wenzhou, wyposażone w zaawansowany sprzęt do obróbki CNC i testowania. Stosujemy ustandaryzowane procesy produkcyjne, aby zapewnić stałą jakość każdego zaworu zwrotnego typu podnośnika:

Precyzyjna obróbka: Kluczowe elementy, takie jak gniazda zaworów i tarcze zaworów, są precyzyjnie obrabiane na tokarkach CNC, co zapewnia wysoką dokładność obróbki i szczelność, zmniejszając ryzyko wycieku.

Rygorystyczne testy: Stworzyliśmy kompleksowy system testowania, począwszy od kontroli surowców po przybyciu i wyrywkowych kontroli podczas produkcji, po testy hydrostatyczne i testy szczelności gotowego produktu. Każdy krok spełnia standardy, a niekwalifikowanym produktom surowo zabrania się opuszczania fabryki.

Standaryzowana produkcja: Produkujemy zgodnie z normami takimi jak GB/T 12235-2022 i API 6D, zapewniając zgodność z głównymi specyfikacjami międzynarodowymi. Ułatwia to klientom wymianę istniejącego sprzętu, redukując koszty zakupu i wymiany.

Scenariusze zastosowania produktu

Zawór zwrotny typu podnośnikowego Zhongguan, dzięki szerokim możliwościom adaptacji, może być stosowany w systemach rurociągów w wielu dziedzinach, obejmujących sektory przemysłowe, komunalne i środowiskowe. Konkretne scenariusze zastosowań są następujące:

I. Sektor przemysłowy

Przemysł petrochemiczny: Nadaje się do rurociągów transportujących ropę naftową, ropę rafinowaną i surowce chemiczne, zapobiegając przepływowi zwrotnemu, który mógłby uszkodzić sprzęt, odpady i zapewnić bezpieczeństwo produkcji;

Energetyka: Stosowany w rurociągach wody zasilającej kotły, wody chłodzącej i pary w systemach wytwarzania energii cieplnej i wodnej, zapobiegając wstecznemu przepływowi mediów i zapewniając stabilną pracę agregatów prądotwórczych;

Przemysł metalurgiczny: Nadaje się do rurociągów oczyszczających ścieki hutnicze i spaliny o wysokiej temperaturze, jest odporny na media korozyjne i określone temperatury, zapewniając płynny przebieg procesów hutniczych.

II. Sektor Usług Komunalnych i Publicznych

Uzdatnianie wody: Stosowany w rurociągach wodociągowych i kanalizacyjnych oraz rurociągach dozujących chemikalia w wodociągach i oczyszczalniach ścieków w celu zapobiegania cofaniu się ścieków i zanieczyszczeniu czystej wody, zapewniając stabilną pracę systemu uzdatniania wody.

Ogrzewanie miejskie: Dostosowane do miejskich rurociągów centralnego ogrzewania, aby zapobiegać cofaniu się ciepłej wody, zapewniając stabilne ciśnienie ogrzewania i poprawiając wydajność ogrzewania.

Wodociągi i kanalizacja budynków: Stosowane w instalacjach wodociągowych i rurociągach przeciwpożarowych budynków wysokich, w celu zapobiegania cofaniu się mediów na skutek wahań ciśnienia w rurociągach, zapewniając bezpieczeństwo wodne i przeciwpożarowe budynków.

III. Specjalne warunki pracy

Odsalanie wody morskiej: Wykonane z odpornej na korozję stali nierdzewnej, odpowiednie do rurociągów transportujących wodę morską i odsoloną, odporne na korozję w mediach o wysokim zasoleniu, zapewniające stabilny proces odsalania.

Warunki pracy w niskich temperaturach: Indywidualne produkty przystosowane do niskich temperatur, odpowiednie do środowisk o niskiej temperaturze od -40 ℃ do 0 ℃, stosowane w rurociągach chłodniczych i rurociągach do transportu płynów o niskiej temperaturze, zapewniające normalną funkcję zapobiegania przepływowi zwrotnemu.

Warunki pracy z częstym włączaniem i wyłączaniem: Przystosowane do systemów rurociągów z częstym uruchamianiem i zatrzymywaniem pomp, takich jak systemy wody obiegowej i awaryjne systemy zaopatrzenia w wodę, z szybką reakcją na otwieranie i zamykanie, redukując uderzenie hydrauliczne.
