Co to jest połączenie typu opłatkowego?(2)

Połączenie typu waflowego jest metodą mocowaniazawory(zwłaszczazawory motylkowe, zawory zwrotneitp.) pomiędzy kołnierzami rur za pomocą długich śrub. Jego charakterystyczną cechą jest to, że zawór nie posiada własnych, integralnych kołnierzy; zamiast tego długie śruby przechodzą przez kołnierze dwóch rur, aby zabezpieczyć zawór pośrodku.

1. Główne zalety i wady

Zalety:

Oszczędność miejsca: Długość zaworu płytkowego (wymiar od powierzchni czołowej) wynosi od 1/3 do 1/4 długości zaworu kołnierzowego.

Redukcja kosztów: Eliminuje kucie/obróbkę skrawaniem dwóch integralnych kołnierzy na korpusie zaworu.

Lekki: Można go przenosić ręcznie bez użycia sprzętu podnoszącego, szczególnie w przypadku dużych średnic (np. DN200 i więcej).

Wady:

Nie można go zdemontować niezależnie: Aby wymienić zawór płytkowy, należy rozłączyć oba kołnierze rurowe (tj. rurę należy rozsunąć). Dlatego nie można go stosować w ślepych zaułkach rur lub tam, gdzie dostępna jest tylko jedna strona.

Wymaga dobrego wyrównania: Niewspółosiowe kołnierze rur mogą skręcić zawór i spowodować uszkodzenie uszczelnienia.

Nie do bardzo wysokich ciśnień: Zwykle stosowane przy niskim i średnim ciśnieniu (≤ PN40 / klasa 300); bardzo wysokie ciśnienie może zniekształcić korpus zaworu.

2. Typowe zastosowania

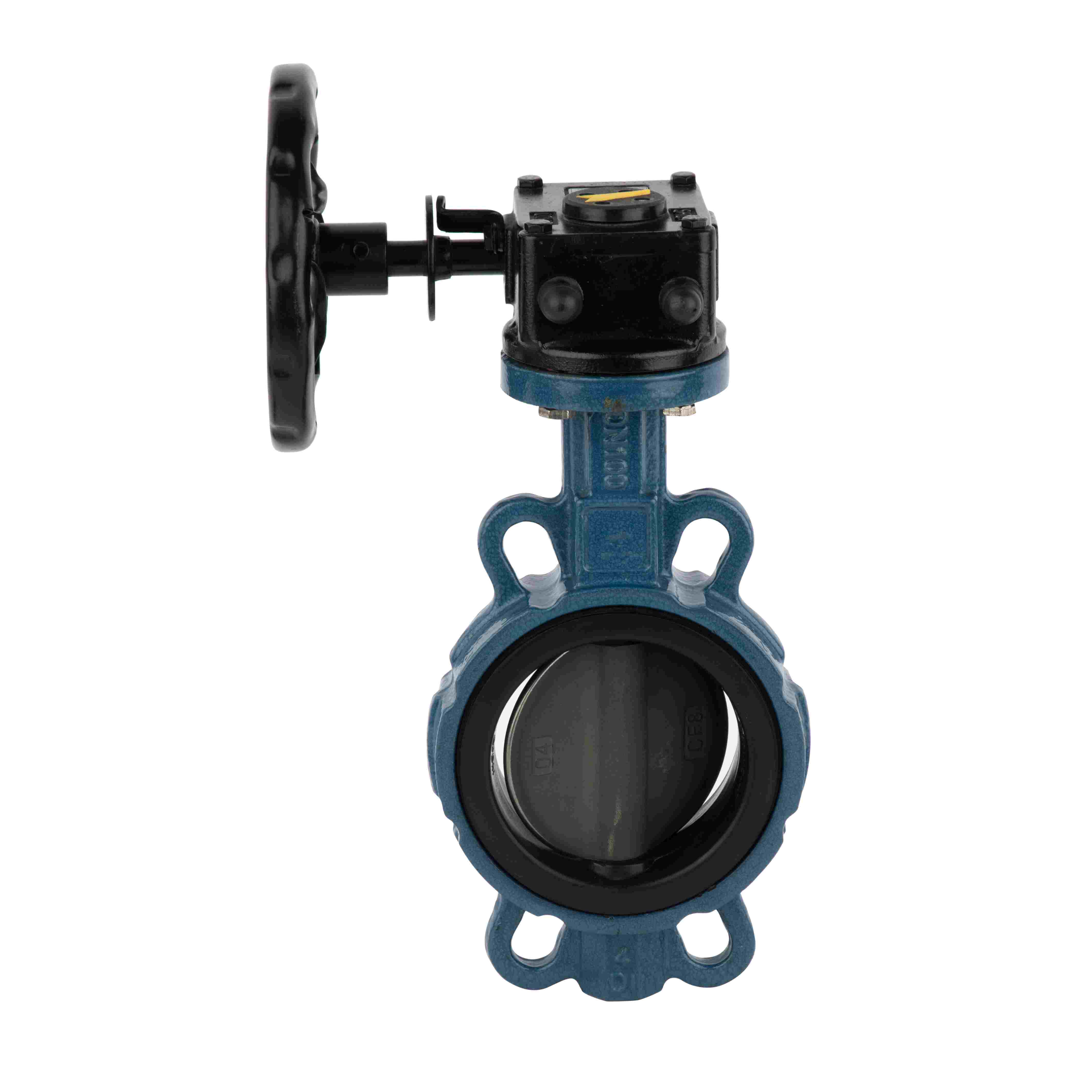

Przepustnice płytkowe: Uzdatnianie wody, HVAC, systemy przeciwpożarowe – powszechne ze względu na niski koszt i łatwą instalację.

Zawory zwrotne waflowe: zapobiegają przepływowi zwrotnemu; znacznie krótsze niż zawory zwrotne klapowe, mocowane bezpośrednio pomiędzy kołnierzami.

Zawory z wykładziną waflową: zastosowania odporne na korozję.

3. Uwagi dotyczące instalacji

Długość śruby należy dokładnie obliczyć:

2 × grubość kołnierza rury + długość zabudowy zaworu + 2 × grubość uszczelki + 2 × wysokość nakrętki

Stosować odpowiednie normy dotyczące połączeń płytek (np. EN 593, API 609, GB/T 12238) z odpowiednimi normami dotyczącymi kołnierzy rurowych (np. GB/T 9119, HG/T 20592).

Zastosuj równomierny moment dokręcania śrub, aby uniknąć nierównomiernego dokręcenia, co może spowodować zakleszczenie tarczy (częsty problem z przepustnicami).

Streszczenie

Typ waflowy to konstrukcja połączenia mająca na celu lekkość, niski koszt i szybki montaż. Zasadniczo traktuje zawór jako „element zaciśnięty” pomiędzy dwoma kołnierzami rury. Przy wyborze należy wziąć pod uwagę ciśnienie znamionowe, dostęp konserwacyjny i częstotliwość demontażu.
