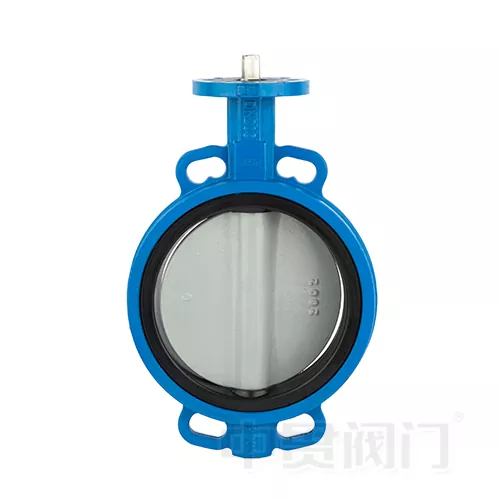

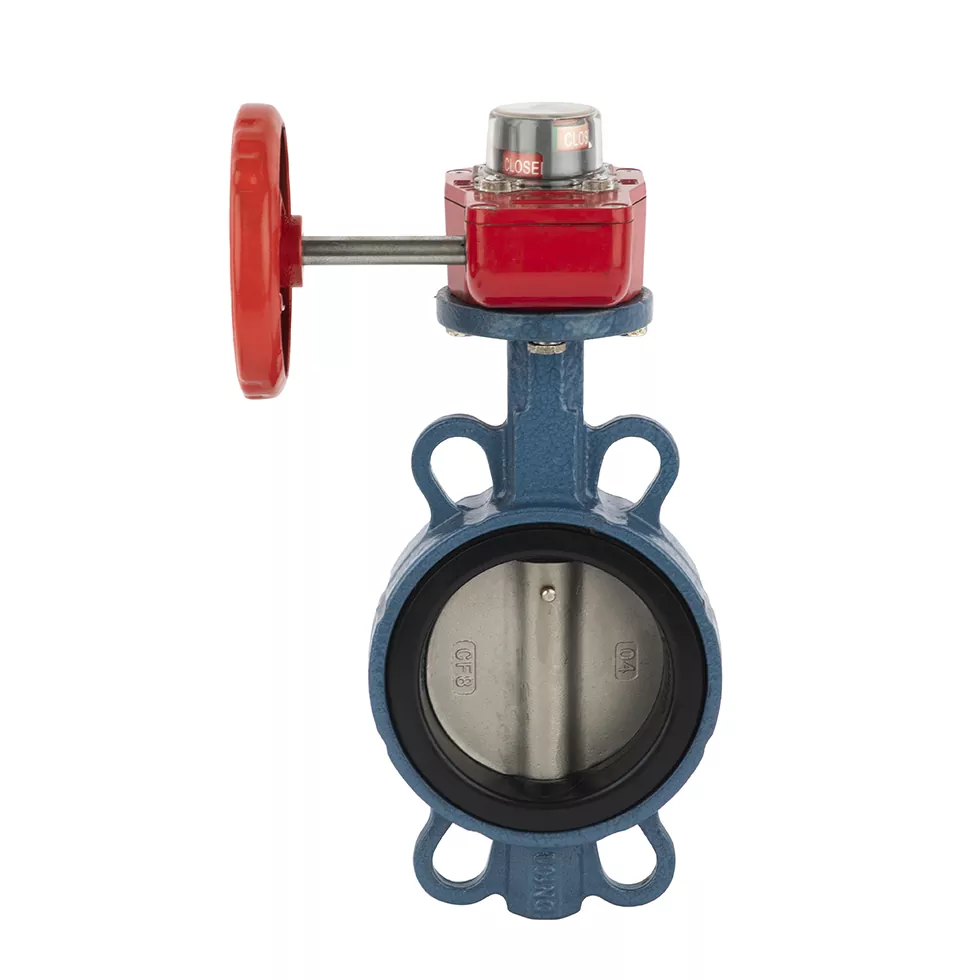

Zawór motylkowy typu waflowego

Zawór motylkowy typu płytkowego Zhongguan Valve charakteryzuje się zwartą, oszczędzającą miejsce konstrukcją, co czyni go najlepszym wyborem dla systemów rurociągów średniego i niskiego ciśnienia. Zaprojektowany z unikalną konstrukcją zaciskową, instaluje się go płynnie pomiędzy kołnierzami bez konieczności wykonywania dodatkowych otworów na śruby, co znacznie skraca czas i koszty instalacji.

Wykorzystując materiały o wysokiej wytrzymałości i zaawansowaną technologię uszczelniania, nasze przepustnice gwarantują zerową szczelność, niski spadek ciśnienia i długoterminową stabilną kontrolę przepływu cieczy w branżach uzdatniania wody, petrochemii, energetyce i ciepłownictwie.

Dane techniczne i dobór materiałów

Aby spełnić różnorodne światowe standardy przemysłowe, oferujemy szeroką gamę konfiguracji materiałowych dostosowanych do konkretnych warunków pracy:

Dlaczego warto wybrać zawór Zhongguan?

1. Usługi dostosowywania OEM i ODM (z certyfikatem)

Dzięki ponad 19-letniemu głęboko zakorzenionej wiedzy specjalistycznej i dwóm wyspecjalizowanym bazom produkcyjnym w Tianjin (zawory wodne) i Wenzhou (zawory przemysłowe) zapewniamy kompleksowe usługi OEM i ODM.

Inżynieria szyta na miarę: niestandardowe wymiary, wartości ciśnienia, logotypy i określone wykończenia lakieru (np. dostosowanie koloru powłoki epoksydowej).

Normy międzynarodowe: Nasze zawory są projektowane, produkowane i testowane tak, aby spełniać światowe standardy, w tym API, ANSI, DIN, JIS i GB.

Certyfikowana jakość: wszystkie produkty posiadają pełną identyfikowalność materiałów, certyfikaty testów ciśnieniowych i są zgodne z normami ISO 9001.

Podpis: Nasz najnowocześniejszy ośrodek testowy gwarantuje, że każdy zawór przechodzi rygorystyczne testy ciśnieniowe przed wysyłką.

2. Globalne partnerstwa i przypadki sukcesu

Zhongguan Valve nawiązał trwałe i oparte na zaufaniu partnerstwa z wykonawcami EPC, miejskimi władzami wodociągowymi i dystrybutorami przemysłowymi w Europie, Azji Południowo-Wschodniej, na Bliskim Wschodzie i w obu Amerykach. Dzięki pomyślnemu połączeniu łańcucha dostaw żeliwnych zaworów wodnych w północnych Chinach z łańcuchem dostaw przemysłowych zaworów stalowych ze stali w południowych Chinach zapewniamy płynne i kompleksowe zaopatrzenie.

Podpis: Przepustnice płytkowe Zhongguan działające niezawodnie w dużej zagranicznej miejskiej stacji uzdatniania wody.

3. Doskonałość produkcji i moc techniczna

W naszych bazach w Wenzhou i Tianjin znajdują się kompletne, zaawansowane linie produkcyjne, które eliminują koszty pośredników i zapewniają niezrównaną efektywność kosztową:

Zaawansowane wyposażenie: Wyposażone w profesjonalne maszyny do testowania ciśnienia zaworów, precyzyjne maszyny do montażu gniazd zaworów, przekładnię do montażu tulei wału i automatyczne systemy znakowania laserowego.

Zespół ekspertów: wspierany przez praktyków z ponad 20-letnim doświadczeniem technicznym, zapewniający szybkie projektowanie rozwiązań i solidną kontrolę jakości od odlewu do końcowego montażu.

Pakowanie, wysyłka i obsługa posprzedażna

Rozumiemy, że bezpieczna dostawa i ciągłe wsparcie mają kluczowe znaczenie dla ciągłości biznesowej.

Bezpieczne pakowanie i logistyka

Standardowe opakowanie eksportowe: Zawory są pojedynczo pakowane w ochronne torby bąbelkowe/folię z tworzywa sztucznego, wyposażone w zaślepki końcowe i bezpiecznie pakowane w wytrzymałe drewniane skrzynie nadające się do transportu morskiego (bez fumigacji), aby zapobiec uszkodzeniom w transporcie.

Elastyczna wysyłka: Dzięki lokalizacji w pobliżu głównych węzłów wysyłkowych (porty Ningbo/Szanghaj) oferujemy elastyczne warunki FOB, CIF lub CFR z możliwością śledzenia w czasie rzeczywistym.

ProfesjonalnyGwarancja posprzedażna

Gwarancja 12-18 miesięcy: Oferujemy standardową 12-miesięczną gwarancję działania (do 18 miesięcy od daty wysyłki) na wady produkcyjne.

Całodobowa pomoc techniczna: Nasz zespół inżynierów zapewnia zdalne wskazówki dotyczące instalacji, szkolenia w zakresie konserwacji i rozwiązywanie problemów, aby zapewnić optymalną wydajność rurociągu.

Części zamienne o krótkim czasie reakcji: Szybka wysyłka zamiennych gniazd, tarcz lub siłowników, aby zminimalizować przestoje systemu.

Często zadawane pytania (FAQ)

P1: Jaka jest główna różnica między przepustnicą typu Wafer a przepustnicą typu Lug?

Podstawowa różnica polega na sposobie ich montażu i obsługi w rurociągu:

Typ płytkowy: Instalowany poprzez zaciśnięcie zaworu pomiędzy dwoma kołnierzami rury za pomocą długich śrub przechodzących przez cały korpus zaworu. Jest bardziej kompaktowy, lekki i ekonomiczny, ale nie można go używać do obsługi ślepych zaułków (izolowanie jednej strony rury).

Typ występów: Posiada gwintowane metalowe wkładki (ucha) otaczające korpus zaworu. Umożliwia wkręcanie śrub bezpośrednio w występy z obu stron, umożliwiając odłączenie rurociągu za zaworem przy jednoczesnym utrzymaniu ciśnienia po stronie dopływu.

P2: Jaki jest standard wycieku dla zaworów motylkowych Zhongguan?

Nasze miękko uszczelnione przepustnice (gniazda z EPDM/NBR/PTFE) zostały zaprojektowane i przetestowane pod kątem zerowego wycieku (pęcherzykowo-szczelne odcięcie), zgodnie z normami API 598 lub EN 12266-1 Stopień A. W przypadku zaworów z uszczelnieniem typu metal-metal przestrzegamy rygorystycznych, międzynarodowych dopuszczalnych poziomów wycieków.

P3: Jak wybrać odpowiedni materiał gniazda (EPDM, NBR, PTFE)?

Wybór materiału zależy całkowicie od medium płynnego i temperatury roboczej:

EPDM: Idealny do wody, gorącej wody, ścieków i kwasów o niskim stężeniu. Zakres temperatur: $-20^\circ\text{C}$ do $+120^\circ\text{C}$.

NBR: Najlepszy do olejów, węglowodorów i powietrza. Zakres temperatur: $-10^\circ\text{C}$ do $+80^\circ\text{C}$.

PTFE (teflon): Doskonała odporność na silne chemikalia, kwasy, zasady i zastosowania w przemyśle spożywczym/farmaceutycznym. Zakres temperatur: $-30^\circ\text{C}$ do $+150^\circ\text{C}$.

P4: Czy akceptujesz zamówienia OEM/ODM i jaka jest minimalna ilość zamówienia (MOQ)?

Tak, w pełni wspieramy dostosowywanie OEM i ODM (niestandardowe logo, kolory, tabliczki znamionowe i materiały).

W przypadku standardowych rozmiarów (DN40 - DN300) w typowych materiałach oferujemy elastyczne MOQ w celu obsługi wstępnych zamówień próbnych.

W przypadku dużych rozmiarów (do DN1600) lub stopów specjalnych MOQ wynosi zazwyczaj 1 sztukę. Prosimy o kontakt z naszym zespołem sprzedaży i przedstawienie konkretnych wymagań w celu uzyskania dostosowanej oferty.

P5: Jakie testy kontroli jakości przeprowadzasz przed wysyłką?

Każdy pojedynczy zawór wyprodukowany przez Zhongguan przechodzi 100% test podwójnego ciśnienia przed opuszczeniem naszej fabryki. Obejmuje to:

Test hydrostatyczny powłoki: weryfikacja integralności strukturalnej korpusu zaworu.

Test szczelności gniazda: Zapewnia zerowy wyciek przy maksymalnych ciśnieniach roboczych.

Do każdej przesyłki możemy dostarczyć certyfikaty testów młyna (MTC) i raporty z prób ciśnieniowych.

P6: Jaki jest standardowy czas realizacji produkcji?

Artykuły dostępne w magazynie / komponenty standardowe: 7–10 dni.

Produkcja seryjna (zamówienia standardowe): 15–25 dni.

Zamówienia niestandardowe lub duże (DN600+): 30–45 dni, w zależności od złożoności i harmonogramu odlewów.
