Koncentryczny i mimośrodowy: Przewodnik struktury, zastosowania i wyboru

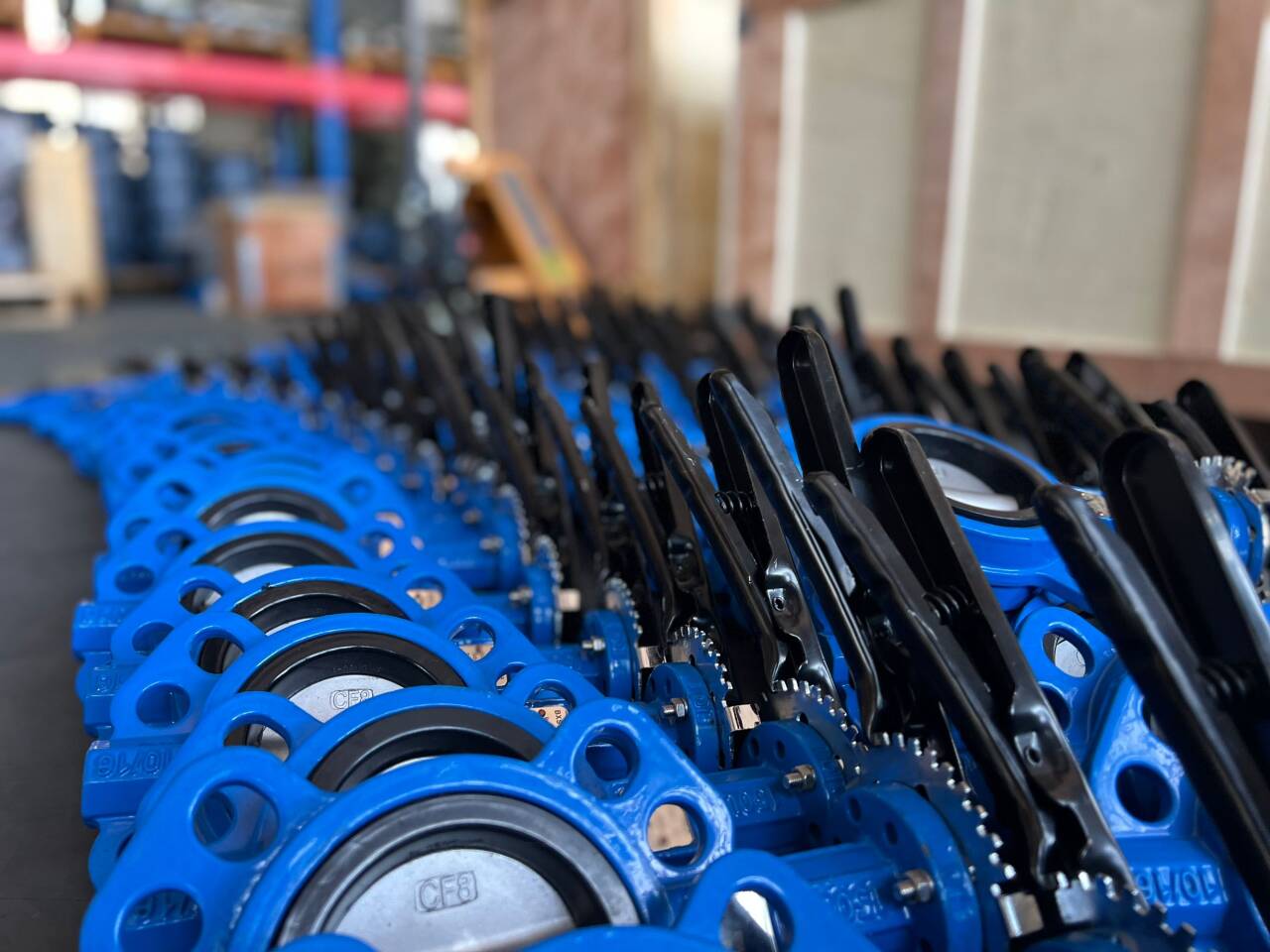

.Zawór motylaPowszechnie podzielony na te dwa ogólne typy, koncentryczne jest uszczelnione gumą, zgodnie z typem gumy, może być odpowiedni dla wielu substancji, takich jak woda lub chemikalia. Ale zwykle stosuje się w PN 16. Miscentryczny zawór motyla obejmuje podwójne lub potrójne przesunięcia mimośrodowe/przesunięcia, Dis osiąga „obrót podobny do CAM” podczas otwierania i zamykania, całkowicie eliminując zużycie tarcia. Przykładając potrójną strukturę przesunięcia, oś zaworu tworzy kąt złożony z powierzchnią uszczelniającą, zapewniając zero wycieku nawet w warunkach wysokiej temperatury i wysokiego ciśnienia.

Zgodnie z ciśnieniem i tempem roboczym. Koncentryczne szeroko stosowane w miejskich roślinach wodnych i budowaniu systemów HVAC pod niskim ciśnieniem (≤1,6 MPa) i warunkach temperatury otoczenia oferują znaczne korzyści kosztów i dominują na ponad 80% podstawowego rynku.

Konstrukcja podwójnego przesunięcia, wykorzystująca gumowe uszczelki, jest odpowiednie do obsługi mediów żrących, co czyni go standardem w branży chemicznej. a trzykrotne warianty metalowe spycha wydajność do ekstremalnych temperatur do 550 ° C i jest niezbędny w zastosowaniach takich jak systemy pary elektrowni oraz przechowywanie i transport LNG.

Eksperci branżowi zalecają: w celu ograniczenia budżetu, standardowe warunki,Koncentryczne zaworysą pierwszym wyborem. Jednak w przypadku zastosowań dotyczących nośników cząstek stałych, wzrostów ciśnienia lub tych wymagających 10 lat pracy bezobsługowej, chociaż zawory mimośrodowe mają początkowy koszt o 30% –50% wyższy, ich trzykrotnie dłuższy wskaźnik awaryjności życia i prawie zerowy mogą zmniejszyć koszty cyklu życia o 42% (obliczone na podstawie ISO 5208). Obecnie korpus zaworu ze stali nierdzewnej 316L w połączeniu z wielowarstwowym uszczelnieniem metalu w trzycentrycznych zaworach motyli staje się preferowanym rozwiązaniem w sektorach wysokiej klasy, takich jak rafinacja i energia jądrowa.
