Koncentryczny zawór motylkowy Zhongguanzamówienia wspierają uzdatnianie wody, ścieki, wodę morską, obieg HVAC i rurociągi przemysłowe, gdzie wymagana jest zwarta konstrukcja, odpowiednie materiały uszczelniające i stabilna wydajność odcięcia.Zhejiang Zhongguan Valve Manufacture Co., Ltd.od ponad 20 lat koncentruje się na produkcji zaworów, a bazy produkcyjne znajdują się w Tianjin i Wenzhou w Zhejiang. Firma łączy doświadczenie w produkcji przepustnic z regionalnymi zasobami łańcucha dostaw zaworów, aby zapewnić konfiguracje zaworów w oparciu o różne materiały rurociągów, charakterystykę mediów i środowiska operacyjne.
Koncentryczna konstrukcja jest powszechnie stosowana w układach średniociśnieniowych.
Rurociągi wodno-kanalizacyjne wymagają zaworów, które będą w stanie zachować szczelność podczas długotrwałej eksploatacji. Elastyczna konstrukcja gniazda zastosowana w konstrukcji koncentrycznego zaworu motylkowego jest odpowiednia dla mediów na bazie wody, ponieważ materiał uszczelniający można wybrać zgodnie z właściwościami chemicznymi rurociągu.
EPDMi gniazda HTEPDM są powszechnie wybierane do zastosowań w wodzie słodkiej, ściekach i wodzie morskiej ze względu na ich odporność na działanie wody, warunków atmosferycznych i ozonu. Uproszczona struktura wewnętrzna zmniejsza również obszary, w których gromadzą się osady i cząstki.
Systemy wody morskiej wymagają zwrócenia uwagi na odporność na korozję, ponieważ zawartość soli może przyspieszyć niszczenie materiału. Zhongguan zapewnia kombinacje materiałów, w tym tarcze odporne na korozję i różne materiały gniazd w zależności od warunków pracy w wodzie morskiej.
Korpus zaworu można zabezpieczyć powłoką epoksydową o grubości około 250 μm, a materiał uszczelniający można dobrać odpowiednio do rzeczywistych wymagań medium. Jeśli wymagana jest większa odporność chemiczna, można rozważyć zastosowanie materiałów na bazie PTFE lub odpowiednich mieszanek gumowych.
Systemy ogrzewania, wentylacji, klimatyzacji i chłodzenia przemysłowego często wymagają częstego otwierania i zamykania. Koncentryczna konstrukcja zapewnia niski moment obrotowy i może być łączona z różnymi konfiguracjami siłowników, zgodnie z wymaganiami sterowania.
Zwarta konstrukcja sprawia, że nadaje się do systemów rurociągów, w których przestrzeń montażowa jest ograniczona, a płytka itargaćtypy połączeń zapewniają elastyczność dla różnych układów rurociągów.

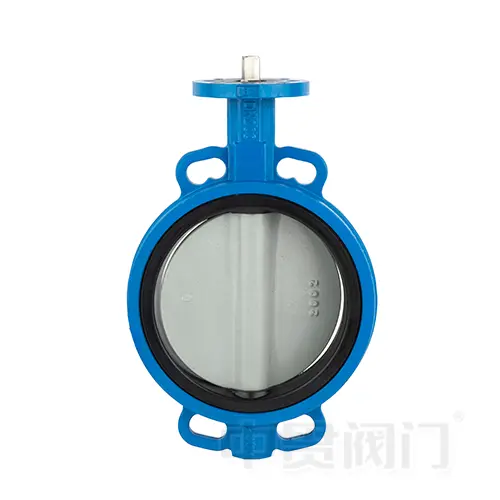

Koncentryczna struktura ustawia trzpień zaworu, środek dysku i linię środkową korpusu na tej samej osi. W porównaniu z mimośrodowymi konstrukcjami przepustnic, taka konstrukcja zapewnia prostsze uszczelnienie i zmniejsza ograniczenia dotyczące kierunku montażu.
Dwukierunkowa charakterystyka uszczelnienia umożliwia instalację bez ścisłych ograniczeń kierunku przepływu w wielu zastosowaniach rurociągowych. Zmniejsza to możliwość błędów montażowych spowodowanych nieprawidłową orientacją zaworów, szczególnie w dużych instalacjach wodociągowych i cyrkulacyjnych, w których instalowanych jest wiele zaworów.
Zakres wydajności przepustnicy zależy w dużej mierze od wyboru materiału gniazda. Koncentryczny zawór motylkowy Zhongguan można skonfigurować z różnymi materiałami uszczelniającymi, co pozwala na dostosowanie tej samej podstawowej konstrukcji zaworu do różnych warunków pracy.
EPDM i HTEPDM nadają się głównie do zastosowań związanych z wodąNBR, HNBR i XNBR wybiera się do mediów zawierających olej. Materiały na bazie PTFE stosuje się tam, gdzie wymagana jest większa odporność chemiczna.
Ta elastyczność materiałowa zmniejsza potrzebę stosowania zupełnie innych konstrukcji zaworów, gdy zmieniają się warunki rurociągu. Konstrukcja korpusu zaworu może pozostać spójna, gdy system uszczelniający jest dostosowany do medium.
W porównaniu z mimośrodowymi przepustnicami z metalowym gniazdem, koncentryczne przepustnice mają na ogół prostszą konstrukcję wewnętrzną i niższą masę całkowitą.
Zapewnia to praktyczne korzyści w przypadku dużych projektów rurociągów, ponieważ procedury transportu, instalacji i konserwacji stają się łatwiejsze w zarządzaniu. Elastyczna konstrukcja gniazda umożliwia także w wielu zastosowaniach konserwację poprzez wymianę gniazda zamiast wymiany całego zespołu zaworu.

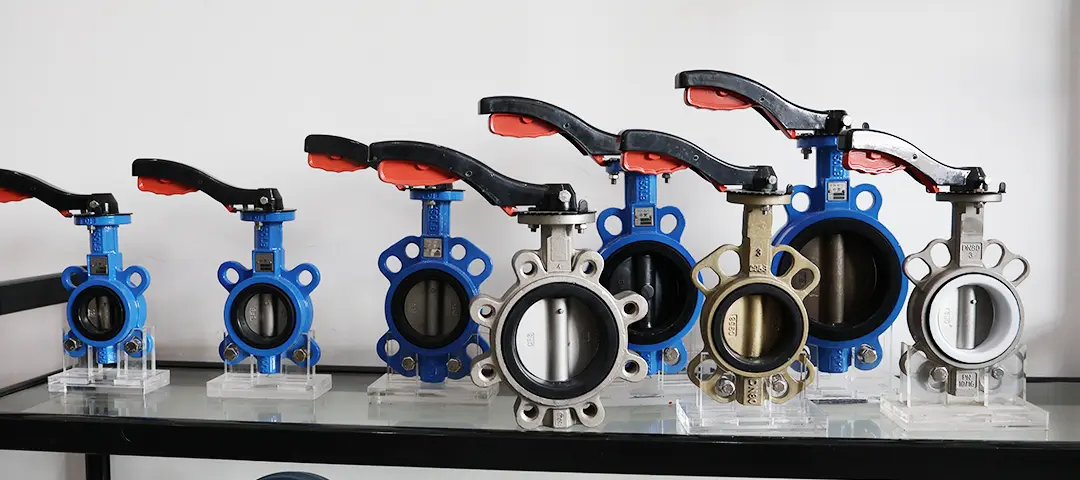

Zhongguan produkuje przepustnice głównie o średnicach od DN40 do DN1600, w tym typy płytkowe, z występami, o przekroju U i kołnierzowe.

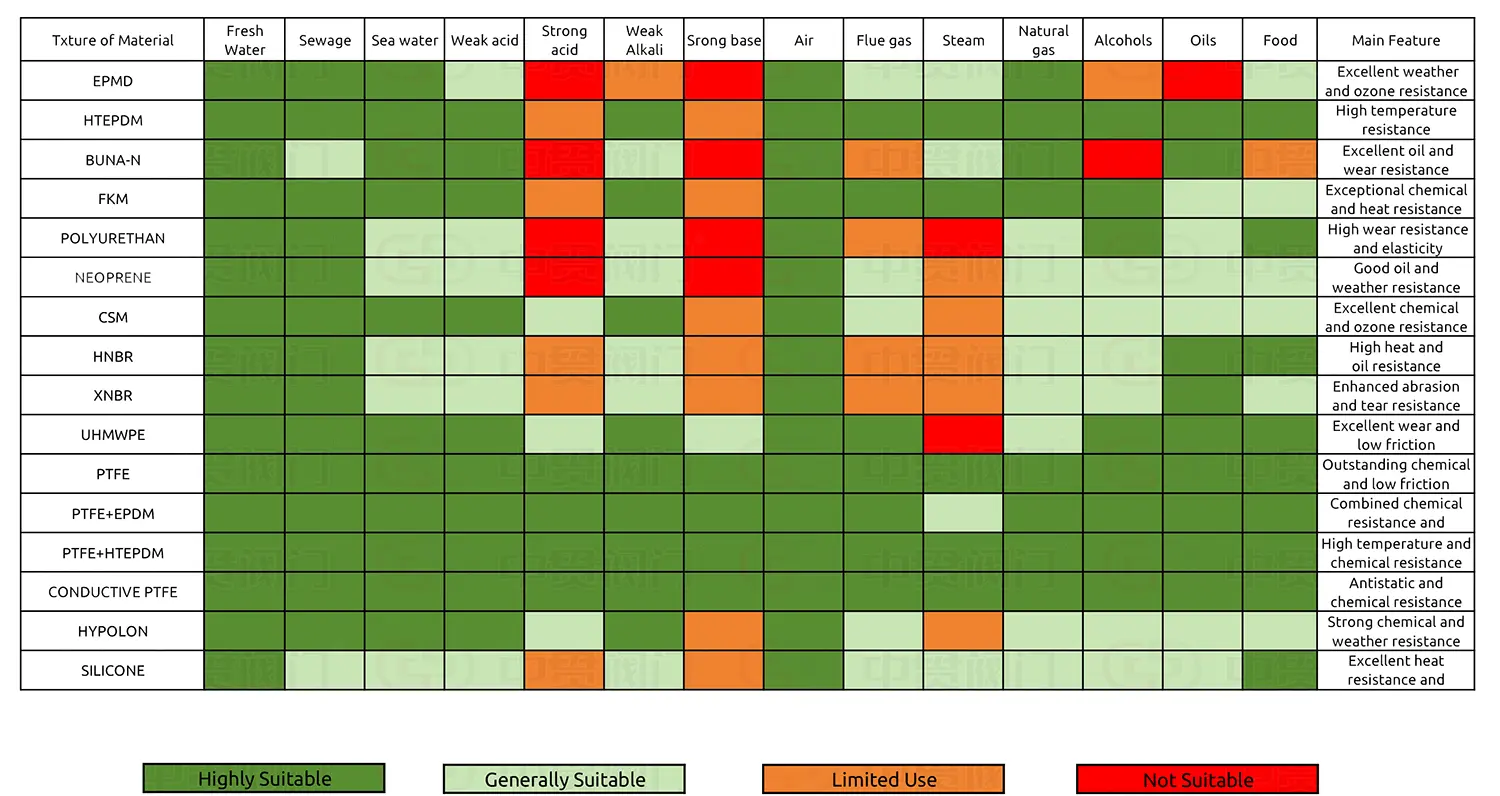

Różne materiały gumowe i polimerowe mają różną odporność na wodę, chemikalia, olej, temperaturę i media specjalne.
| Materiał siedziska | Odpowiednie media | Charakterystyka materiału |
| EPDM | Woda słodka, ścieki, woda morska, powietrze, spaliny | Dobra kompatybilność z wodą, odporność na warunki atmosferyczne i ozon; nieodpowiedni do oleju mineralnego |
| HTEPDM | Woda o wyższej temperaturze, woda morska, warunki parowe | Lepsza wydajność temperaturowa w porównaniu ze standardowym EPDM |
| NBR (BUNA-N) | Olej mineralny i media zawierające olej | Dobra odporność na olej i odporność na zużycie |
| HNBR/XNBR | Oleje przemysłowe i zastosowania związane ze zużyciem | Zwiększona odporność w porównaniu z konwencjonalnym NBR |
| FKM | Media chemiczne i warunki podwyższonej temperatury | Silna odporność chemiczna i temperaturowa |
| PTFE | Mocny kwas, mocne zasady, żrące media chemiczne | Doskonała stabilność chemiczna i niskie tarcie |
| PTFE + EPDM | Zastosowania kombinacji wody i środków chemicznych | Łączy odporność chemiczną PTFE z elastycznością gumy |
| PTFE + HTEPDM | Zastosowania chemiczne w wyższych temperaturach | Nadaje się do złożonych środowisk chemicznych |
| Przewodzący PTFE | Rurociągi chemiczne antystatyczne | Utrzymuje odporność PTFE dzięki właściwościom przewodzącym |
| Silikon | Żywność i czyste zastosowania wysokotemperaturowe | Odporność na ciepło i kompatybilność z czystymi mediami |
W przypadku systemów zaopatrzenia w wodę, oczyszczania ścieków i wody morskiej powszechnie wybiera się EPDM i HTEPDM, ponieważ materiały te dobrze sprawdzają się w środowiskach wodnych. Nie nadają się jednak do kontaktu z olejem mineralnym.
W przypadku rurociągów naftowych bardziej odpowiednie są materiały NBR, HNBR, XNBR lub FKM, ponieważ zapewniają lepszą odporność na pęcznienie oleju i pogorszenie uszczelnienia.
W przypadku rurociągów chemicznych zawierających media agresywne, materiały kompozytowe PTFE i PTFE zapewniają szerszą kompatybilność chemiczną. Jeśli istnieją wymagania antystatyczne, można również rozważyć przewodzący PTFE.
Do przetwarzania żywności lub czystych zastosowań w wysokich temperaturach można wybrać silikon i inne odpowiednie materiały uszczelniające dopuszczone do kontaktu z żywnością, w zależności od warunków pracy.
W zależności od warunków pracy dobierane są różne konstrukcje przepustnic. Struktura koncentryczna jest powszechnie stosowana w rurociągach wodnych, użyteczności publicznej i ogólnych rurociągach przemysłowych, podczas gdy struktury mimośrodowe są często rozważane w zastosowaniach wymagających wyższych temperatur, wyższych ciśnień lub uszczelniania metali.
| Element porównawczy | Koncentryczny zawór motylkowy | Podwójny mimośrodowy zawór motylkowy | Potrójny mimośrodowy zawór motylkowy |
| Projekt uszczelnienia | Elastyczne uszczelnienie gniazda ze strukturą wyśrodkowanego dysku | Przesunięta konstrukcja tarczy i wału | Konstrukcja wieloodsadowa z metalowym uszczelnieniem |
| Wymagania instalacyjne | Możliwość dwukierunkowego uszczelniania | Wiele projektów wymaga uwagi dotyczącej kierunku przepływu | Zwykle wymaga prawidłowego kierunku instalacji |
| Opcje siedzeń | Seria EPDM, NBR, FKM, PTFE, silikon i inne materiały | Siedzisko miękkie lub metalowe w zależności od wersji | Głównie rozwiązania siedzeń metalowych |
| Masa strukturalna | Lekka konstrukcja | Średnia waga | Większa waga ze względu na złożoną konstrukcję |
| Konserwacja | Prosta konstrukcja wymiany siedzenia | Bardziej złożony system uszczelniający | Większa złożoność konserwacji |
| Typowe zastosowania | Woda, ścieki, woda morska, HVAC, słabe media chemiczne | Zastosowania przemysłowe w średnich temperaturach | Zastosowania wysokotemperaturowe i wysokociśnieniowe |
Zhejiang Zhongguan Valve Manufacture Co., Ltd. znajduje się w Oubei, Yongjia, Wenzhou, Zhejiang, obszarze znanym z produkcji pomp i zaworów. Firma ma ponad 20-letnie doświadczenie w branży zaworów i posiada zasoby produkcyjne zarówno w Tianjin, jak i Wenzhou.
System produkcyjny obejmuje produkcję przepustnic, montaż, próby ciśnieniowe, montaż gniazd zaworów, montaż tulei wału i znakowanie produktu. Główny zakres produkcji przepustnic obejmuje średnice od DN40 do DN1600, obejmujące konstrukcje płytkowe, z występami, przekroje w kształcie litery U i kołnierze.
Zhongguan tego wymagałCertyfikaty ISOdla produkowanych zaworów i może zapewnićGniazda zaworów z certyfikatem WRASkiedy jest to wymagane.
Przed montażem należy oczyścić powierzchnie uszczelniające rurociąg i zawór z kurzu, piasku i innych cząstek, które mogą mieć wpływ na skuteczność uszczelnienia. Należy dokładnie sprawdzić ustawienie kołnierza, ponieważ nierówne naprężenia montażowe mogą mieć wpływ na działanie zaworu.
Podczas montażu należy sprawdzić podłączenie siłownika, aby zapewnić płynny ruch otwierania i zamykania. Moment obrotowy siłownika powinien odpowiadać wymaganiom roboczym zaworu, aby uniknąć nadmiernej siły lub niewystarczającego działania.
Podczas transportu urządzenia podnoszące należy przymocować wokół korpusu zaworu zamiast siłownika lub trzpienia zaworu, aby chronić elementy przekładni.
Regularna kontrola powinna obejmować sprawdzenie działania zaworu, stanu siłownika i wymagań dotyczących smarowania w zależności od środowiska instalacji. W przypadku siłowników instalowanych na zewnątrz lub w trudnych warunkach może być wymagana dodatkowa ochrona.
Stosowane media zależą od wybranego materiału gniazda. EPDM jest powszechnie stosowany w instalacjach wodno-kanalizacyjnych, materiały na bazie NBR nadają się do mediów ropopochodnych, a materiały PTFE są stosowane w silniejszych środowiskach chemicznych.
Przy wyborze należy wziąć pod uwagę rodzaj medium, temperaturę, stężenie substancji chemicznych i częstotliwość roboczą. Zhongguan wybiera odpowiednie materiały uszczelniające zgodnie z rzeczywistymi warunkami rurociągu.
Tak. Dzięki odpowiednim materiałom odpornym na korozję, w tym odpowiedniemu doborowi gniazd i materiałom elementów wewnętrznych, można go stosować w rurociągach związanych z wodą morską.
Zawory motylkowe Zhongguan obejmują głównie ciśnienia znamionowe PN10-PN16, które są powszechnie stosowane w systemach rurociągów wodociągowych, użyteczności publicznej i przemysłowych.
Koncentryczny zawór motylkowy Zhongguanłączy w sobie zwartą konstrukcję z wieloma opcjami materiałów uszczelniających, umożliwiając konfigurację zaworu dostosowaną do różnych mediów w rurociągach i warunków pracy. Dzięki wieloletniemu doświadczeniu w produkcji zaworów, kontroli doboru materiałów i procesom kontroli produkcji Zhongguan zapewnia konfiguracje zaworów do uzdatniania wody, systemów morskich, cyrkulacji HVAC i rurociągów przemysłowych.
