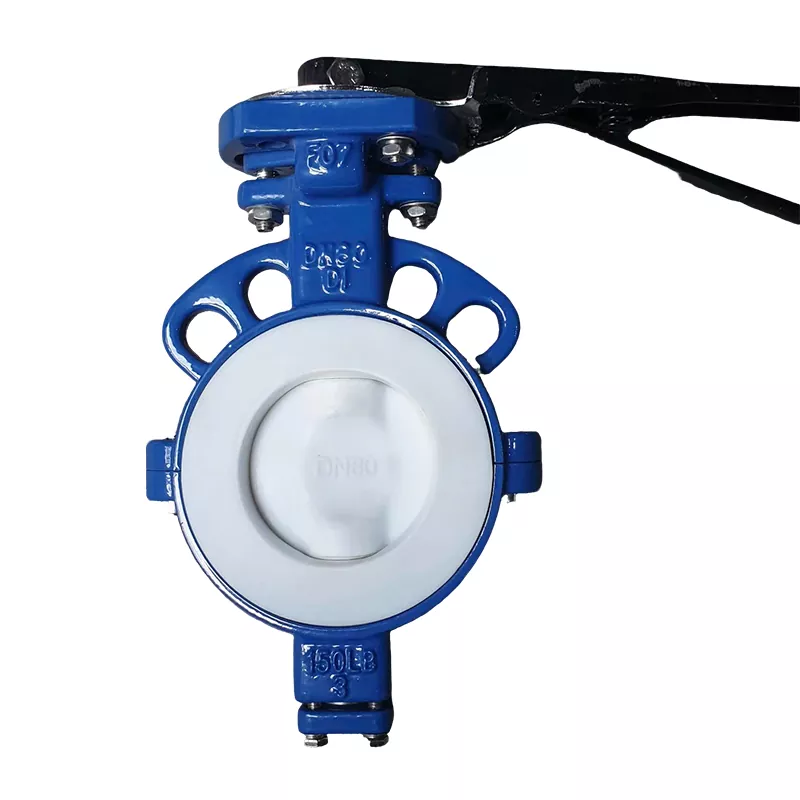

Zawór motylkowy z dzielonym korpusem, w pełni wyłożony PTFE

Zawór motylkowy z dzielonym korpusem, w pełni wyłożony PTFE, firmy Zhongguan Valve to najlepsze, wysokowydajne rozwiązanie do kontroli płynów, zaprojektowane specjalnie dla najbardziej wymagających środowisk przemysłowych na świecie. Łącząc zaawansowaną innowację konstrukcyjną z elitarną nauką o materiałach, ten flagowy zawór jest wyposażony w najwyższej jakości wykładzinę z politetrafluoroetylenu (PTFE) o dużej gęstości, która zapewnia nieprzeniknioną osłonę przed ekstremalną korozją chemiczną, zużyciem ściernym i niestabilnością termiczną.

Bezkompromisowa pełna ochrona przed korozją

Korpus zaworu wewnętrznie i zewnętrznie, wraz z rdzeniem dysku, jest całkowicie osłonięty wytrzymałym politetrafluoroetylenem (PTFE). Tworzy to nieprzeniknioną, niereaktywną barierę przed mocnymi kwasami, stężonymi zasadami, chlorem i wysoce reaktywnymi rozpuszczalnikami organicznymi. Ultra niski współczynnik tarcia PTFE minimalizuje wymagania dotyczące momentu obrotowego, zapobiega gromadzeniu się mediów i zmniejsza erozję ścierną powodowaną przez zawieszone cząstki.

Korzyści inżynieryjne wynikające z konstrukcji dzielonego korpusu

Zawór posiada unikalny, odłączany korpus zaworu dzielony górny/dolny lub lewy/prawy, bezpiecznie zamocowany za pomocą śrub kołnierzowych o dużej wytrzymałości na rozciąganie.

• Konserwacja na linii bez demontażu: Ta dzielona konstrukcja umożliwia zespołom konserwacyjnym kontrolę, serwisowanie lub wymianę wewnętrznych elementów ulegających zużyciu (takich jak gniazdo zaworu z PTFE i hermetyzowany dysk) bez całkowitego demontażu konstrukcyjnego systemu rurociągu. Aby oddzielić korpus zaworu, wystarczy poluzować śruby łączące korpus.

• Zminimalizowane przestoje i koszty pracy: upraszcza konserwację w ciasnych przestrzeniach, obniża koszty pracy i znacznie poprawia wydajność operacyjną systemu.

• Bezproblemowa modernizacja rurociągów: Podział konfiguracji upraszcza dodawanie lub wymianę zaworów w istniejącej infrastrukturze rurociągów podczas renowacji technicznej.




Specyfikacje techniczne i normy materiałowe

Parametr	Szczegóły specyfikacji
Marka/producent	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Zakres średnic nominalnych	DN40 do DN1600 (na zamówienie dostępne są modele niestandardowe o dużych średnicach do DN2400)
Ocena ciśnienia	PN6 / PN10 / PN16 / klasa 150
Projekt ciała	Dwuczęściowy dzielony korpus (podział górny/dolny lub lewy/prawy)
Materiał podszewki i siedziska	Wysokiej jakości dziewiczy PTFE / PFA / wysokotemperaturowy FEP
Podstawowy materiał korpusu	Żeliwo sferoidalne (GGG40/50), stal węglowa (WCB), stal nierdzewna (CF8, CF8M)
Konfiguracja dysku	Dysk w pełni kapsułkowany PTFE/PFA, SS316, Hastelloy, rdzeń ze stali duplex
Standard połączenia	Płytka, występ, przekrój U, końcówki kołnierzowe (w pełni kompatybilne z ASME, DIN, JIS, BS)

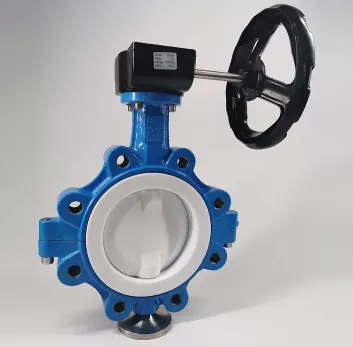

Kompatybilność siłownika	Ręczna dźwignia kątowa, przekładnia ślimakowa, siłownik pneumatyczny, siłownik elektryczny

Docelowe pola aplikacji

Nasze zawory motylkowe z dzielonym korpusem, w całości pokryte PTFE, służą jako elementy o krytycznym znaczeniu dla bezpieczeństwa, umożliwiające precyzyjne dławienie i absolutną izolację na różnych liniach technologicznych o wysokiej czystości i niebezpiecznych:

• Przetwarzanie chemiczne i petrochemiczne: Niezawodne zarządzanie stężonym kwasem siarkowym, kwasem solnym, sodą kaustyczną i wysoce lotnymi odczynnikami chemicznymi, przy jednoczesnym zapewnieniu absolutnego bezpieczeństwa procesu.

• Produkcja farmaceutyczna i biotechnologiczna: zgodne, obojętne i niezanieczyszczające konstrukcje powierzchni, które utrzymują sterylne warunki i bezpiecznie wytrzymują agresywne zabiegi chemiczne typu Clean-In-Place (CIP) i Sterylizacja na miejscu (SIP).

• Produkcja żywności i napojów: Neutralne smakowo, nietoksyczne składniki wykładziny z PTFE, które zapobiegają zanieczyszczeniu partii i spełniają surowe normy sanitarne.

• Uzdatnianie i odsalanie wody przemysłowej: Wysoce stabilna kontrola nad przepływami wody kwaśnej lub zasadowej, liniami dozowania chemikaliów i sieciami odzyskiwania słonawej wody o wysokim zasoleniu.




Dostosowane usługi OEM/ODM i zgodność z przepisami jakościowymi

W Zhongguan Valve rozumiemy, że wyjątkowe warunki pracy wymagają rozwiązań dostosowanych do indywidualnych potrzeb. Zapewniamy kompleksowe, profesjonalne usługi dostosowywania OEM i ODM w celu spełnienia docelowych specyfikacji inżynieryjnych:

• Konfiguracja materiału: Niestandardowe opcje rdzeni dyskowych ze specjalnych stopów (takich jak Hastelloy lub Monel do elitarnych procesów chemicznych) lub niestandardowe okładziny z ultraczystego PFA do płynów klasy półprzewodnikowej.

• Dopasowanie wymiarów i uruchamiania: Dostosowane konfiguracje górnego kołnierza zgodnie z normą ISO 5211 zapewniają bezproblemową, bezpośrednią integrację z istniejącymi zautomatyzowanymi siłownikami pneumatycznymi lub elektrycznymi.

• Prywatne oznakowanie i branding: Wytrawione laserowo tabliczki znamionowe, niestandardowe powłoki kolorystyczne i zastrzeżony branding odlewów dostosowany do międzynarodowych dystrybutorów zaworów.

Rygorystyczne zapewnienie jakości

Każdy zawór z pełną wykładziną przechodzi rygorystyczną kontrolę produkcyjną przed opuszczeniem fabryki. Obejmuje to test iskry pod wysokim napięciem w celu sprawdzenia, czy nie ma mikroporowatości lub porów w warstwie wykładziny PTFE, a następnie standardowe badanie hydrostatyczne powłoki i ciśnienia gniazda. Nasze procesy produkcyjne są w pełni certyfikowane zgodnie z normą ISO 9001, dyrektywą CE i normami API, co zapewnia międzynarodowym menedżerom ds. zakupów pełną niezawodność w terenie.

Opakowania eksportowe, wysyłka i logistyka posprzedażna

Eksportowe standardowe opakowanie ochronne

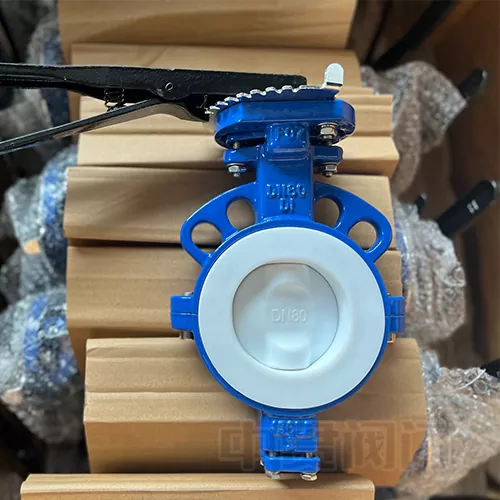

Aby zapobiec uszkodzeniom w transporcie, zarysowaniom spowodowanym tarciem lub zanieczyszczeniu wewnętrznej wykładziny PTFE, wszystkie zawory są wyposażone w ochronne plastikowe zaślepki, pakowane próżniowo i bezpiecznie zakotwiczone w wytrzymałych, odpornych na fumigację drewnianych skrzyniach z certyfikatem IPPC. Bliskość głównych portów morskich (Ningbo i Szanghaj) zapewnia szybki i przewidywalny tranzyt żeglugi wszystkimi kanałami towarowymi oceanicznymi, lotniczymi i kolejowymi.

Kompleksowe wsparcie posprzedażowe

• 18-miesięczna gwarancja: Pełna jakość podłoża obejmująca wszystkie elementy mechaniczne i uszczelniające w normalnych warunkach pracy od daty wysyłki.

• Całodobowa reakcja techniczna: Nasz profesjonalny zespół ds. zastosowań reaguje w ciągu 24 godzin, aby pomóc klientom międzynarodowym w zakresie wytycznych dotyczących instalacji, obliczeń momentu obrotowego i automatycznej kalibracji siłownika.

• Dostępność części zamiennych w cyklu życia: Oryginalne uszczelki zamienne, gniazda i trzpienie z PTFE są stale przechowywane w magazynie, aby zagwarantować szybką wysyłkę na całym świecie i zminimalizować przerwy w działaniu klienta.

Wyślij zapytanie

Chcesz ulepszyć ochronę antykorozyjną swojego systemu?Skontaktuj się z namiinżynierowie sprzedaży już dziś w celu uzyskania konkurencyjnych cen, niestandardowych konfiguracji materiałów lub zamówień na katalogi techniczne.
