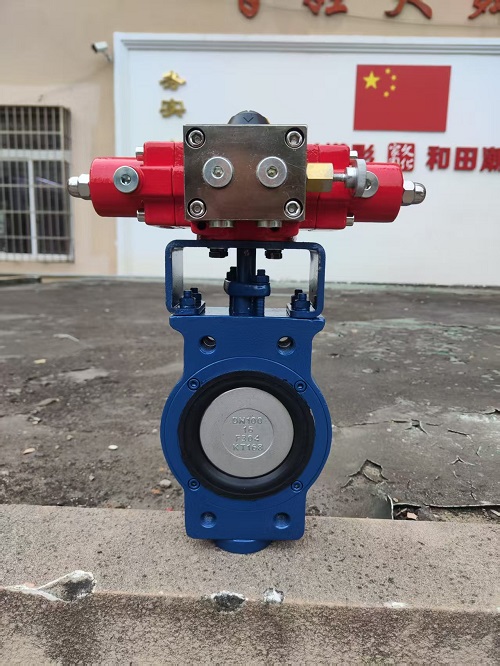

Konstrukcja materiałowa i parametry techniczne mimośrodowego zaworu motylkowego Semi Lug WCB CF8 są zbudowane zgodnie ze sztywnymi standardami fabrycznymi, aby wytrzymać wysokie natężenia przepływu, media ścierne i różnicę ciśnień.
Konstrukcja ze staliwa zapewnia wysoką integralność strukturalną, wytrzymałość na rozciąganie i odporność na uderzenia w przypadku rurociągów o dużych obciążeniach.
Odlewana tarcza ze stali nierdzewnej 304 z precyzyjnie polerowanymi powierzchniami stykowymi, odpornymi na korozję, erozję mediów i degradację gniazda.
Konfigurowalne opcje gniazd elastomerowych (EPDM, NBR, PTFE) zapewniających elastyczne odkształcenie w celu powtarzalnego odcięcia bez wycieków zgodnie z normami ANSI klasa VI.
W pełni zintegrowany napęd hydrauliczny zapewniający szybki czas reakcji, precyzyjną modulację i niezawodny wysoki moment obrotowy dla zautomatyzowanych pętli sterowania.
Koncentryczny zawór motylkowy ma trzpień przechodzący bezpośrednio przez środek tarczy i gniazda, co powoduje ciągłe tarcie gumy o metal podczas całego ruchu o 90 stopni. W przeciwieństwie do tego, konstrukcja mimośrodowego zaworu motylkowego Semi Lug WCB CF8 z podwójnym przesunięciem powoduje, że oś trzpienia jest przesunięta zarówno od środka uszczelnienia gniazda, jak i od linii środkowej rury. Podczas otwierania tarcza natychmiast odsuwa się od powierzchni gniazda, minimalizując tarcie, zmniejszając moment obrotowy, unikając deformacji gniazda i znacznie wydłużając żywotność podzespołów.
Standardowy zawór płytkowy wsuwa się pomiędzy dwa kołnierze za pomocą śrub przelotowych ze wspornikiem zerowania podczas konserwacji. Zawór z pełnym występem ma gwintowane otwory na śruby na całym obwodzie, co umożliwia pełną izolację od strony końcowej. Konstrukcja korpusu z częściowymi występami łączy w sobie gwintowane otwory z otwartymi prowadnicami śrub. Taka konstrukcja z częściowymi występami umożliwia bezpieczne połączenie śrubowe w celu zmniejszenia masy korpusu i szybszego ustawienia, przy jednoczesnym utrzymaniu zaworu podpartego z jednej strony podczas częściowego demontażu rurociągu za zaworem, co ułatwia prace konserwacyjne bez konieczności demontażu całego zespołu.
Stal węglowa WCB zapewnia doskonałą wytrzymałość mechaniczną i trzymanie ciśnienia w przypadku neutralnych, niekorozyjnych lub lekko agresywnych mediów przemysłowych, gorącej wody, pary i węglowodorów. Stal nierdzewna CF8 (304) zawiera 18% chromu i 8% niklu, co czyni ją wysoce odporną na ataki chemiczne, utlenianie, płyny organiczne i wilgoć. Połączenie zewnętrznego korpusu WCB z zwilżoną tarczą CF8 optymalizuje efektywność kosztową, zapewniając jednocześnie wysoką odporność na korozję na ścieżce przepływu.
Podczas gdy zawory z pełnymi występami są preferowane w przypadku rzeczywistej obsługi na końcu rurociągu przy pełnym ciśnieniu roboczym, konstrukcja z częściowymi występami może ułatwić konserwację rurociągu po przykręceniu do kołnierza przed zaworem. W przypadku stałych zastosowań, w których wymagane jest całkowite zdemontowanie kołnierza za zaworem przy maksymalnym ciśnieniu, należy skonsultować się z naszym zespołem inżynierów technicznych podczas wyboru przed sprzedażą, aby zweryfikować ciśnienie znamionowe w rurociągu i określone konfiguracje połączeń śrubowych.
Mechanizm podwójnego przesunięcia i sterowanie hydrauliczne pasują do specyficznych środowisk procesowych wymagających szybkiej, zautomatyzowanej izolacji i zerowego wycieku:
Obsługuje pobór wody surowej, szlamów z oczyszczania ścieków i linie dozowania środków chemicznych. Tarcza ze stali nierdzewnej CF8 jest odporna na miejscowe wżery spowodowane czynnikami biologicznymi i chemicznymi, a sprężyste gniazdo zapobiega wyciekom wstecznym.
Zintegrowany z terminalami magazynowania paliw, pompami przesyłowymi i rurociągami węglowodorów. Siłownik hydrauliczny zapewnia szybką reakcję wyzwalającą przy dużej różnicy ciśnień.
Zapewnia odporność chemiczną na łagodne kwasy, myjnie żrące i rozpuszczalniki przemysłowe przy użyciu konfiguracji z osadzeniem PTFE.
Stosowany w obiegach wody chłodzącej, izolacji pary niskociśnieniowej i systemach pomocniczych zasilania kotła. Kinematyka z podwójnym przesunięciem zapobiega wiązaniu termicznemu podczas szybkich zmian temperatury.
Stosowany w wielkoskalowych systemach wody lodowej, liniach masy celulozowej i rurociągach zasilających artykuły spożywcze/farmaceutyczne wymagające zautomatyzowanego działania hydraulicznego.
Zhejiang Zhongguan Valve Manufacture Co., Ltd. obsługuje we własnym zakresie kompletny sprzęt do obróbki, montażu i prób ciśnieniowych. Przed wysyłką każda jednostka przechodzi rygorystyczne testy hydrostatyczne płaszcza i gniazda przy użyciu maszyn prasujących.
Nasz zespół techniczny pomaga wykonawcom prac inżynieryjnych i dystrybutorom zaopatrzenia w:
Sprawdzanie kompatybilności płynów i dynamiczny dobór materiału gniazda (EPDM, NBR, PTFE).
Obliczenia momentu obrotowego dla dokładnego sparowania siłowników hydraulicznych.
Dopasowanie wymiarowe kołnierzy (klasy PN10, PN16, ANSI).
Wspierana przez północne łańcuchy dostaw żeliwa i południowe bazy produkcyjne staliwa w Wenzhou, Zhongguan zaopatruje dystrybutorów i wykonawców projektów w Azji Południowo-Wschodniej (Wietnam, Malezja, Singapur) i na całym świecie. Wszystkie produkty posiadają certyfikaty ISO, dostępne są opcje siedzeń z certyfikatem WRAS oraz kompleksową roczną gwarancję jakości z bezpłatną wymianą wad produkcyjnych. Przejrzyj naszecertyfikatyIsprawy spółdzielczeaby uzyskać więcej szczegółów.
Skontaktuj się z naszym zespołem sprzedaży, aby poprosić o pełnowymiarowe rysunki P&ID, dokumentację testów ciśnieniowych lub niestandardowe wyceny objętości dla mimośrodowego zaworu motylkowego Semi Lug WCB CF8. Przeglądaj powiązanezawór motylkowyopcje takie jakZawór motylkowy typu semi-lug do zastosowań morskichiZawór motylkowy typu lug.
Dokręcić śruby kołnierza na krzyż i stopniowo, określonym momentem obrotowym. Pomaga to uniknąć nierównomiernego ściskania uszczelki i zniekształceń korpusu, szczególnie w przypadku większych średnic DN.
EPDM jest powszechnie stosowany do wody i pary, NBR do oleju i paliwa, a PTFE do mediów korozyjnych i wyższych temperatur. Ostateczny wybór powinien odpowiadać rzeczywistym warunkom medium, temperatury i ciśnienia.
Regularnie sprawdzaj szczelność zewnętrzną, reakcję siłownika, moment obrotowy śrub i zużycie gniazda. Przed dalszym użytkowaniem należy sprawdzić wszelkie zmiany w momencie obrotowym lub działaniu uszczelnienia.
Potwierdź wymagany moment obrotowy zaworu, skok, sygnał sterujący i ciśnienie zasilania hydraulicznego. Siłownik powinien zapewniać wystarczający moment obrotowy z odpowiednim marginesem bezpieczeństwa dla rzeczywistej różnicy ciśnień.
Sprawdź ustawienie kołnierza, moment dokręcenia śrub, stan uszczelki i obecność ciał obcych w gnieździe. Jeżeli wyciek nie ustąpi, przed ponownym uruchomieniem zaworu należy sprawdzić obszar styku gniazda i dysku.
