W nowoczesnych systemach przemysłowych wydajność, bezpieczeństwo i automatyzacja nie są już opcjonalne – są niezbędne. Jednym z elementów odgrywających kluczową rolę w osiągnięciu tych celów jestZawór motylkowy uruchamiany pneumatycznie. Szeroko stosowany w systemach uzdatniania wody, przetwórstwie chemicznym, wytwarzaniu energii, żywności i napojów oraz systemach HVAC, ten typ zaworu łączy w sobie prostą konstrukcję mechaniczną z niezawodną automatyką pneumatyczną. Szybka reakcja, zwarta konstrukcja i niskie wymagania konserwacyjne sprawiają, że jest to preferowany wybór zarówno w przypadku zastosowań związanych ze sterowaniem włączaniem i wyłączaniem, jak i dławieniem.
W tym artykule przedstawiono profesjonalny, szczegółowy przeglądZawór motylkowy uruchamiany pneumatycznie, w tym sposób działania, najważniejsze zalety, parametry techniczne, wskazówki dotyczące wyboru i częste pytania, które kupujący zadają przed podjęciem decyzji.

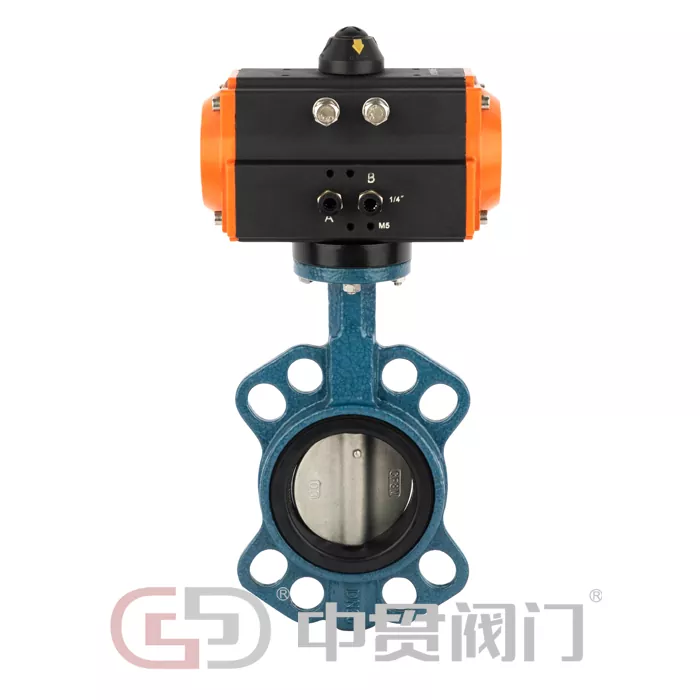

A Zawór motylkowy uruchamiany pneumatycznieskłada się z dwóch głównych części: korpusu przepustnicy i siłownika pneumatycznego. Korpus zaworu zawiera dysk zamontowany na obracającym się wale. Kiedy do siłownika dostarczane jest sprężone powietrze, zamienia ono ciśnienie powietrza na ruch mechaniczny, obracając dysk o 90 stopni w celu otwarcia lub zamknięcia zaworu.
Pozycja otwarta: Tarcza ustawia się zgodnie z kierunkiem przepływu, umożliwiając przepływ medium przy minimalnym oporze.
Pozycja zamknięta: Dysk obraca się prostopadle do przepływu, tworząc szczelne uszczelnienie gniazda zaworu.
W zależności od wymagań systemu siłownik można skonfigurować jakopodwójne działanie(powietrze do otwierania i zamykania) lubjednostronnego działania/sprężyna powrotna(powietrze otwiera, sprężyna zamyka lub odwrotnie), zapewniając bezpieczeństwo w przypadku braku dopływu powietrza.
Zawory ręczne wymagają obsługi człowieka, co ogranicza szybkość, dokładność i integrację z systemami zautomatyzowanymi. AZawór motylkowy uruchamiany pneumatycznieoferuje kilka wyraźnych korzyści:
Szybki czas reakcjido zautomatyzowanej kontroli procesów
Obniżone koszty pracyi błąd ludzki
Większe bezpieczeństwozwłaszcza w środowiskach niebezpiecznych lub o wysokiej temperaturze
Łatwa integracjaze sterownikami PLC, DCS i systemami zdalnego sterowania
W przypadku obiektów mających na celu modernizację do zautomatyzowanych lub półautomatycznych linii produkcyjnych, uruchamianie pneumatyczne jest często najbardziej opłacalnym rozwiązaniem.
NaszZawór motylkowy uruchamiany pneumatyczniezostał zaprojektowany z myślą o trwałości, precyzji i międzynarodowych standardach. Każde urządzenie jest testowane w celu zapewnienia niezawodnego działania w wymagających warunkach pracy.
Kompaktowa i lekka konstrukcja
Podkładka montażowa ISO 5211 ułatwiająca montaż siłownika
Niskie zapotrzebowanie na moment obrotowy, zmniejszające rozmiar siłownika i zużycie powietrza
Doskonałe właściwości uszczelniające dzięki wymiennym gniazdom zaworów
Nadaje się zarówno do mediów płynnych, jak i gazowych
Poniżej znajduje się uproszczona tabela parametrów technicznych, która pomaga inżynierom i kupującym szybko zrozumieć możliwości produktu.
| Parametr | Specyfikacja |
|---|---|
| Zakres rozmiarów zaworu | DN50 – DN600 |
| Ocena ciśnienia | Pn10/lim16 |
| Materiał korpusu | Żeliwo sferoidalne, stal węglowa, stal nierdzewna |
| Materiał dysku | Stal nierdzewna, żeliwo sferoidalne (powlekane) |
| Materiał siedziska | EPDM, NBR, PTFE |
| Typ siłownika | Podwójnego działania / jednostronnego działania (sprężyna powrotna) |
| Ciśnienie robocze | 0,4 – 0,7 MPa |
| Temperatura pracy | -20°C do +180°C |
| Standard połączenia | Wafel / Ucho / Kołnierz |
| Tryb sterowania | On-Off / Modulacja (z pozycjonerem) |
Taka konfiguracja umożliwiaZawór motylkowy uruchamiany pneumatycznieaby dostosować się do różnych środowisk przemysłowych, zachowując jednocześnie stabilną i powtarzalną wydajność.
Dzięki swojej wszechstronności,Zawory motylkowe uruchamiane pneumatyczniesą szeroko stosowane w wielu gałęziach przemysłu:
Oczyszczanie wody i ściekówdo izolacji i regulacji przepływu
Zakłady chemiczne i petrochemiczneobchodzenie się z mediami korozyjnymi lub niebezpiecznymi
Przetwarzanie żywności i napojówgdzie wymagana jest higiena i szybkość działania
Systemy HVACdo kontroli wody lodowej i ciepłej
Elektrowniedo wody chłodzącej i układów pomocniczych
Ich prosta konstrukcja sprawia, że nadają się również do rurociągów o dużej średnicy, gdzie inne typy zaworów mogą być zbyt nieporęczne lub drogie.
Wybór prawidłowegoZawór motylkowy uruchamiany pneumatyczniewymaga oceny kilku kluczowych czynników:
Typ nośnika: Woda, gaz, olej lub żrące chemikalia
Zakres temperatury i ciśnienia: Dopasuj odpowiednio materiały siedziska i korpusu
Rozmiar zaworu i typ połączenia: Instalacja płytkowa, z występami lub kołnierzem
Wymóg kontroli: Sterowanie wł./wył. lub modulacyjna regulacja przepływu
Funkcja odporna na awarie: Określ, czy konieczny jest powrót sprężynowy
Dopasowując te parametry do wymagań swojego systemu, możesz zapewnić długoterminową niezawodność i optymalną wydajność.
Jedną z największych zalet AZawór motylkowy uruchamiany pneumatyczniejest jego niskie zapotrzebowanie na konserwację. Rutynowa inspekcja zazwyczaj obejmuje:
Sprawdzanie ciśnienia nawiewanego powietrza i jego jakości
Kontrola uszczelek i gniazd pod kątem zużycia
Sprawdzenie reakcji siłownika i dokładności skoku
Upewnienie się, że śruby mocujące pozostają bezpieczne
Dzięki prawidłowemu montażowi i okresowym kontrolom żywotność zaworu można znacznie wydłużyć.
P: Do czego służy zawór motylkowy uruchamiany pneumatycznie?
Odp.: Zawór motylkowy uruchamiany pneumatycznie służy do kontrolowania lub izolowania przepływu cieczy i gazów w zautomatyzowanych rurociągach przemysłowych, zapewniając szybką reakcję i niezawodne uszczelnienie.
P: Czym różni się zawór motylkowy uruchamiany pneumatycznie od przepustnicy elektrycznej?
Odp.: Zawór motylkowy uruchamiany pneumatycznie wykorzystuje do działania sprężone powietrze, zapewniając szybsze uruchamianie i lepszą przydatność w środowiskach niebezpiecznych, podczas gdy zawory elektryczne wykorzystują silniki i energię elektryczną.
P: Czy zawór motylkowy uruchamiany pneumatycznie może obsługiwać media korozyjne?
Odp.: Tak, wybierając odpowiednie materiały korpusu, dysku i gniazda, takie jak stal nierdzewna i PTFE, zawór motylkowy uruchamiany pneumatycznie może bezpiecznie obsługiwać płyny korozyjne.
P: Czy zawór motylkowy uruchamiany pneumatycznie nadaje się do regulacji przepływu?
Odp.: Tak, wyposażony w pozycjoner, uruchamiany pneumatycznie zawór motylkowy może wykonywać dokładne sterowanie modulacyjne oprócz prostego działania typu włącz-wyłącz.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.specjalizuje się w projektowaniu i produkcji wysokiej jakości armatury przemysłowej m.inZawór motylkowy uruchamiany pneumatycznie. Dzięki ścisłej kontroli jakości, zaawansowanym procesom produkcyjnym i silnemu skupieniu się na wymaganiach klientów, zapewniamy niezawodne rozwiązania zaworowe dla światowych gałęzi przemysłu.
W celu uzyskania szczegółowych specyfikacji, niestandardowych rozwiązań lub wsparcia technicznego, prosimy o kontaktkontaktZhejiang Zhongguan Valve Manufacture Co., Ltd.Nasz doświadczony zespół jest gotowy pomóc Ci w wyborze odpowiedniego zaworu do Twojego zastosowania i zapewnić długoterminowy sukces operacyjny.
-
