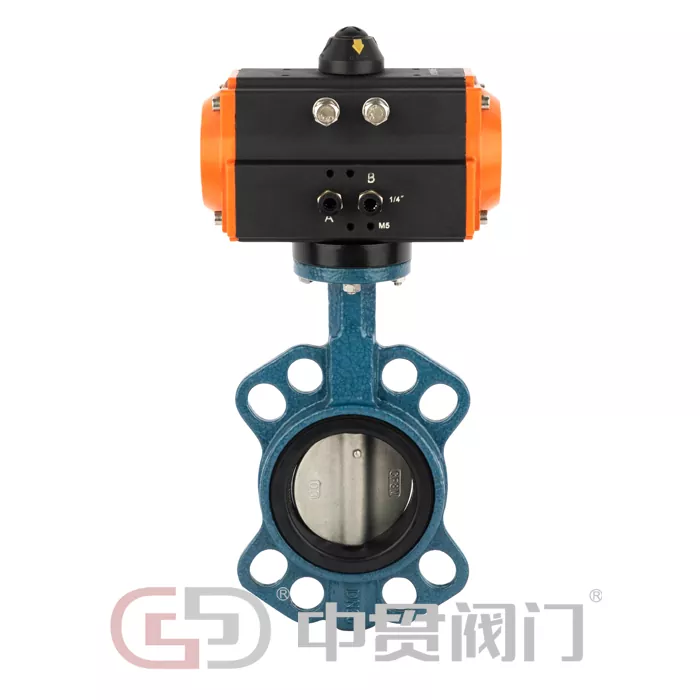

Zawór motylkowy uruchamiany pneumatycznie

Zawór motylkowy uruchamiany pneumatycznie to zawór motylkowy napędzany sprężonym powietrzem. Jego rdzeń składa się z siłownika pneumatycznego i korpusu zaworu. Siłownik pneumatyczny powoduje obrót płyty zaworu o 90°, realizując w ten sposób funkcję odcięcia lub regulacji przepływu mediów w rurociągu. Zawór motylkowy zapewnia szybszą reakcję i łatwiejszą obsługę. Można go stosować z pozycjonerem w celu precyzyjnego sterowania i jest szeroko stosowany w różnych systemach rurociągów przemysłowych i komunalnych, dostosowując się do różnorodnych potrzeb w zakresie transmisji mediów.

Jako jeden z podstawowych produktów Zhongguan Valve, nasz zawór motylkowy uruchamiany pneumatycznie kontynuuje tradycję wysokiej jakości naszych produktów z zaworami motylkowymi. Od zakupu surowców po produkcję i przetwarzanie, a następnie testowanie gotowego produktu – każdy krok jest ściśle zgodny ze standardami branżowymi, aby zapewnić długoterminową stabilną pracę i spełnić rzeczywiste warunki pracy różnych klientów.

Cechy

Podstawowa konstrukcja zaworu motylkowego uruchamianego pneumatycznie składa się z trzech głównych elementów, które współpracują ze sobą, aby zapewnić stabilną pracę zaworu. Konkretna struktura jest następująca:

• Siłownik pneumatyczny: Jako rdzeń napędowy zaworu występuje w wersjach jednostronnego i podwójnego działania. Wykonany ze stopu aluminium, jest lekki, o dużej wytrzymałości i zapewnia stabilny wyjściowy moment obrotowy. Można go elastycznie dobierać w zależności od średnicy zaworu i warunków pracy, zapewniając płynny obrót płytki zaworu i niezawodną pracę.
• Korpus zaworu motylkowego: Korpus zaworu wykonany jest z żeliwa, staliwa lub stali nierdzewnej itp. Kanał przepływowy został zaprojektowany tak, aby był opływowy, a ściana wewnętrzna była gładka, co może skutecznie zmniejszyć opór płynu i zmniejszyć zużycie energii w systemie; płyta zaworu ma okrągłą strukturę i ściśle przylega do gniazda zaworu, aby zapewnić szczelność i zapobiec wyciekom mediów.
• Akcesoria sterujące: Pozycjonery zaworów, wyłączniki krańcowe, elektrozawory i inne akcesoria mogą być wyposażone zgodnie z potrzebami klienta. Pozycjonery umożliwiają precyzyjną regulację otwarcia zaworu, wyłączniki krańcowe mogą zapewniać w czasie rzeczywistym informację zwrotną na temat stanu działania zaworu, a zawory elektromagnetyczne służą do sterowania działaniem siłowników w celu osiągnięcia zautomatyzowanego sterowania.

I. Funkcje napędu i sterowania

Elastyczna metoda napędu: wykorzystuje siłowniki pneumatyczne jednostronnego lub podwójnego działania, wybierane w zależności od warunków pracy. Siłowniki jednostronnego działania resetują się automatycznie za pomocą siły sprężyny w przypadku przerwy w dopływie powietrza, zapewniając bezpieczeństwo systemu.

Precyzyjne i wygodne sterowanie: Może być wyposażony w inteligentny pozycjoner odbierający sygnały prądowe 4-20 mA w celu uzyskania ciągłej regulacji otwarcia od 0% do 100%, z dokładnością sterowania sięgającą ± 0,5% - ± 1%, odpowiednią do scenariuszy precyzyjnej kontroli przepływu.

Szybka reakcja: Czas przełączania zaworu wynosi tylko 3-10 sekund. W przypadku scenariuszy awaryjnego odcięcia można dostosować model całkowicie zamknięty w ciągu 1 sekundy, co znacznie przewyższa tradycyjne zawory elektryczne i nadaje się do warunków pracy wymagających szybkiej reakcji.

II. Funkcje uszczelniania i trwałości

Niezawodne działanie uszczelniające: Uszczelki miękkie lub metalowe można wybrać w zależności od właściwości medium. Miękkie uszczelki mogą osiągnąć zerową nieszczelność klasy VI ANSI, podczas gdy uszczelki metalowe mogą osiągnąć klasę IV ANSI, skutecznie zapobiegając wyciekom mediów.

Wysoka trwałość: Korpus zaworu wykonany jest z materiałów wysokiej jakości, a powierzchnię płytki zaworu można w razie potrzeby pokryć twardym stopem lub powłoką ceramiczną, co czyni ją odporną na zużycie i korozję. Uszczelki wykonane są z wysokiej jakości materiałów, co zapewnia długą żywotność i zmniejsza późniejsze koszty konserwacji.

Kompaktowa konstrukcja: Mały rozmiar i niewielka waga, waży tylko 1/3 do 1/5 zasuwy o tej samej średnicy, wymaga mniejszej przestrzeni instalacyjnej, jest łatwy w instalacji oraz oszczędza czas i koszty instalacji.

III. Inne podstawowe funkcje

Niski opór przepływu i niskie zużycie energii: Współczynnik oporu przepływu w stanie całkowicie otwartym wynosi ≤0,5, znacznie niższy niż w przypadku zasuw i zaworów kulowych, skutecznie zmniejszając zużycie energii przez pompy, wentylatory i inny sprzęt zasilający, odpowiedni do zastosowań o dużym natężeniu przepływu.

Szeroka kompatybilność: Możliwość dostosowania do różnych mediów, takich jak woda, para, olej i roztwory kwasów/alkalii, obejmująca różne warunki pracy, takie jak niska temperatura, wysoka temperatura i wysokie ciśnienie, spełniając potrzeby wielu branż.

Łatwa obsługa: Obsługuje zarówno obsługę ręczną (uchwyt, przekładnia ślimakowa), jak i pneumatyczną. Sterowanie ręczne można zastosować w sytuacjach awaryjnych, gdy nastąpi przerwa w dopływie powietrza, zapewniając normalną pracę systemu.

Często zadawane pytania

1. Jakie jest wymagane ciśnienie zasilania powietrzem dla zaworu motylkowego uruchamianego pneumatycznie?

Standardowe ciśnienie zasilania powietrzem wynosi 0,4-0,6 MPa. Można to odpowiednio wyregulować w zależności od modelu siłownika i średnicy zaworu. Aby uzyskać szczegółowe porady dotyczące warunków pracy, skontaktuj się z naszym zespołem sprzedaży.

2. Jak wybrać pomiędzy przepustnicami z uszczelką miękką i metalową, uruchamianymi pneumatycznie?

Typy uszczelek miękkich (guma, PTFE) nadają się do niskociśnieniowych, normalnych temperatur, czystych mediów (takich jak woda z kranu, płyny dopuszczone do kontaktu z żywnością), oferując wysoką odporność na wycieki, potencjalnie osiągającą zerowy wyciek. Typy uszczelek metalowych nadają się do mediów o wysokiej temperaturze, pod wysokim ciśnieniem, zawierających cząstki stałe lub korozyjnych (takich jak para, surowce chemiczne), zapewniając większą odporność na temperaturę i ciśnienie. Klienci mogą wybierać w oparciu o charakterystykę nośnika i wymagania operacyjne.

3. Czy możesz dostosować modele przepustnic uruchamianych pneumatycznie o dużej średnicy?

Tak. Nasza standardowa średnica produkcyjna to DN40-DN1600. W przypadku zaworu motylkowego uruchamianego pneumatycznie o większej średnicy prosimy o kontakt z naszym zespołem sprzedaży. Dostosujemy produkcję do Twoich potrzeb, upewniając się, że produkt spełnia wymagania eksploatacyjne.

4. Jaki jest okres gwarancji na produkt?

Nasz zawór motylkowy uruchamiany pneumatycznie objęty jest roczną gwarancją. W okresie gwarancyjnym zapewniamy bezpłatną naprawę lub wymianę w przypadku jakichkolwiek problemów z jakością, które nie są spowodowane błędem ludzkim. Zapewniamy również długoterminowe wsparcie posprzedażowe.

5. Jak zainstalować i konserwować zawór motylkowy uruchamiany pneumatycznie?

Przed montażem należy sprawdzić, czy wszystkie elementy zaworu są kompletne i odpowiedniego modelu oraz czy wewnątrz korpusu zaworu nie znajdują się żadne ciała obce. Podczas montażu należy upewnić się, że zawór jest ustawiony w jednej linii z rurociągiem, połączenie kołnierzowe jest pewne i unikać spalenia uszczelek podczas spawania. Podczas codziennej konserwacji należy utrzymywać zawór w czystości, regularnie sprawdzać zużycie uszczelek, niezwłocznie wymieniać zużyte części i regularnie smarować części przekładni, aby zapewnić płynną pracę zaworu. Dostarczone zostaną szczegółowe instrukcje dotyczące instalacji i konserwacji.
