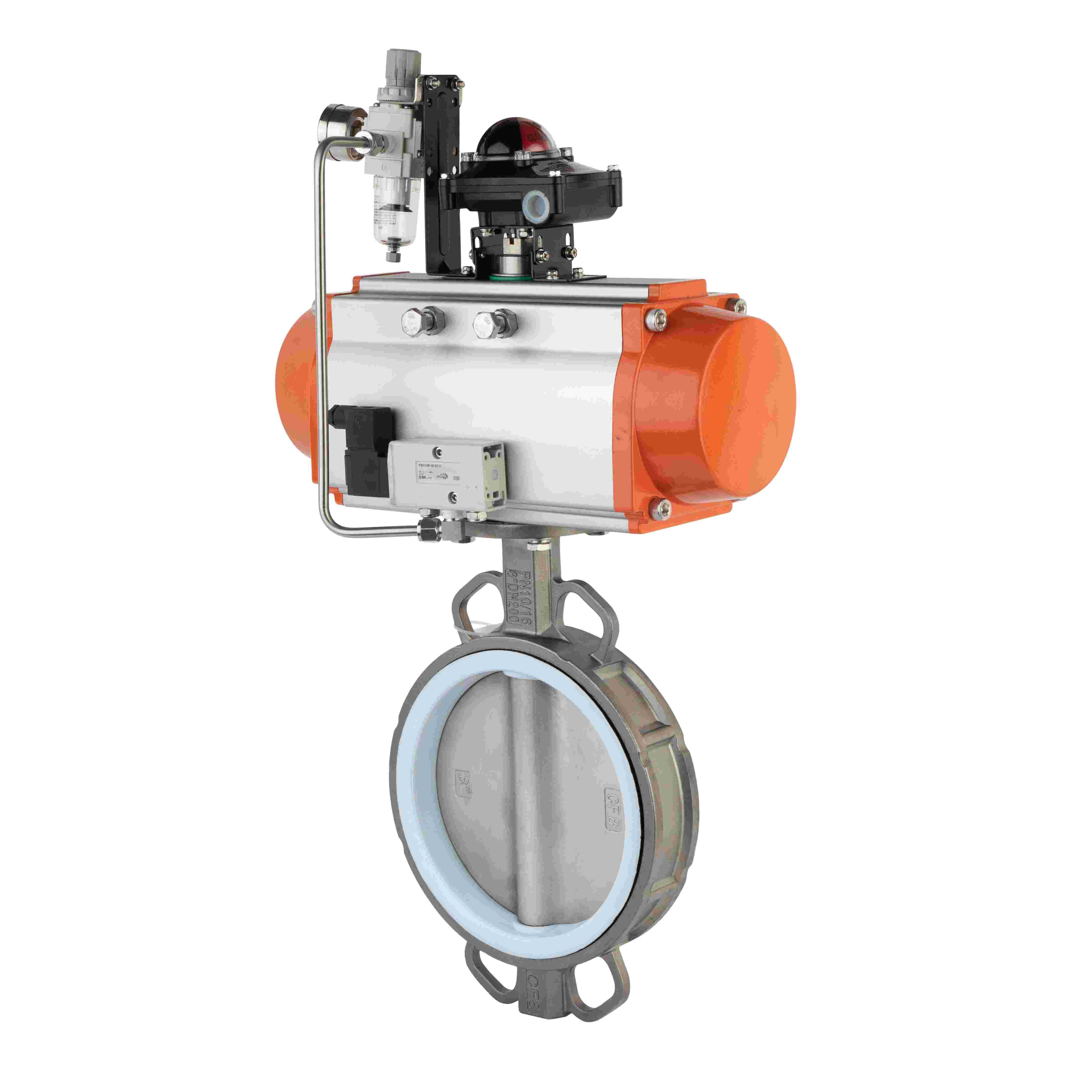

Połączenie typu waflowego to sposób mocowania zaworów (zwłaszczazawory motylkowe,zawory zwrotneitp.) pomiędzy kołnierzami rur za pomocą długich śrub. Jego charakterystyczną cechą jest to, że zawór nie posiada własnych, integralnych kołnierzy; zamiast tego długie śruby przechodzą przez kołnierze dwóch rur, aby zabezpieczyć zawór pośrodku.
Zawór: Korpus zaworu nie ma otworów na śruby w kołnierzu, a jedynie gładką powierzchnię ustalającą. Typowe przykłady: zawory motylkowe, zawory zwrotne.
Śruby: Zwykle śruby dwustronne lub śruby przelotowe, wystarczająco długie, aby przejść przez otwory na śruby w obu kołnierzach rur.
Kołnierze rurowe: Końce rur muszą być wyposażone w standardowe kołnierze.
Nakrętki: używane do dokręcania.
Umieścić zawór płytkowy pomiędzy kołnierzami dwóch rur.
Włóż długie śruby przez otwory na śruby w jednym kołnierzu rury → przez otwory kalibracyjne w korpusie zaworu płytkowego → przez otwory na śruby w tylnym kołnierzu rury.
Zamocuj nakrętki na obu końcach. W miarę dokręcania nakrętek oba kołnierze rurowe są ściągane razem.
Ta siła zaciskająca uszczelnia zawór pomiędzy kołnierzami, przy czym uszczelki (lub wbudowana elastyczna uszczelka zaworu) tworzą powierzchnię uszczelniającą.
| Funkcja |
Typ waflowy |
Kołnierzowe (tradycyjne) |
| Śruby |
Długie śruby; taką samą liczbę jak otwory w kołnierzu |
Dwa zestawy śrub/nakrętek (po jednym na kołnierz) |
| Konstrukcja zaworu |
Lekki, cienki, kompaktowy |
Ciężkie, długie, ze zintegrowanymi kołnierzami |
| Instalacja/demontaż |
Wymaga rozłączenia obu stron w celu usunięcia zaworu |
Można usunąć zawór poprzez odkręcenie jednego kołnierza |
| Koszt |
Niższy koszt zaworu; nadal wymagane są kołnierze rurowe |
Wyższy koszt zaworu + kołnierza |
| Waga |
Światło; idealne do dużych średnic |
Ciężki |
| Ścieżki wycieków |
Mniej (dwie powierzchnie uszczelniające: zawór-kołnierz z każdej strony) |
Więcej (cztery powierzchnie: dwie uszczelki kołnierzowe i dwie łączące kołnierz z zaworem) |
