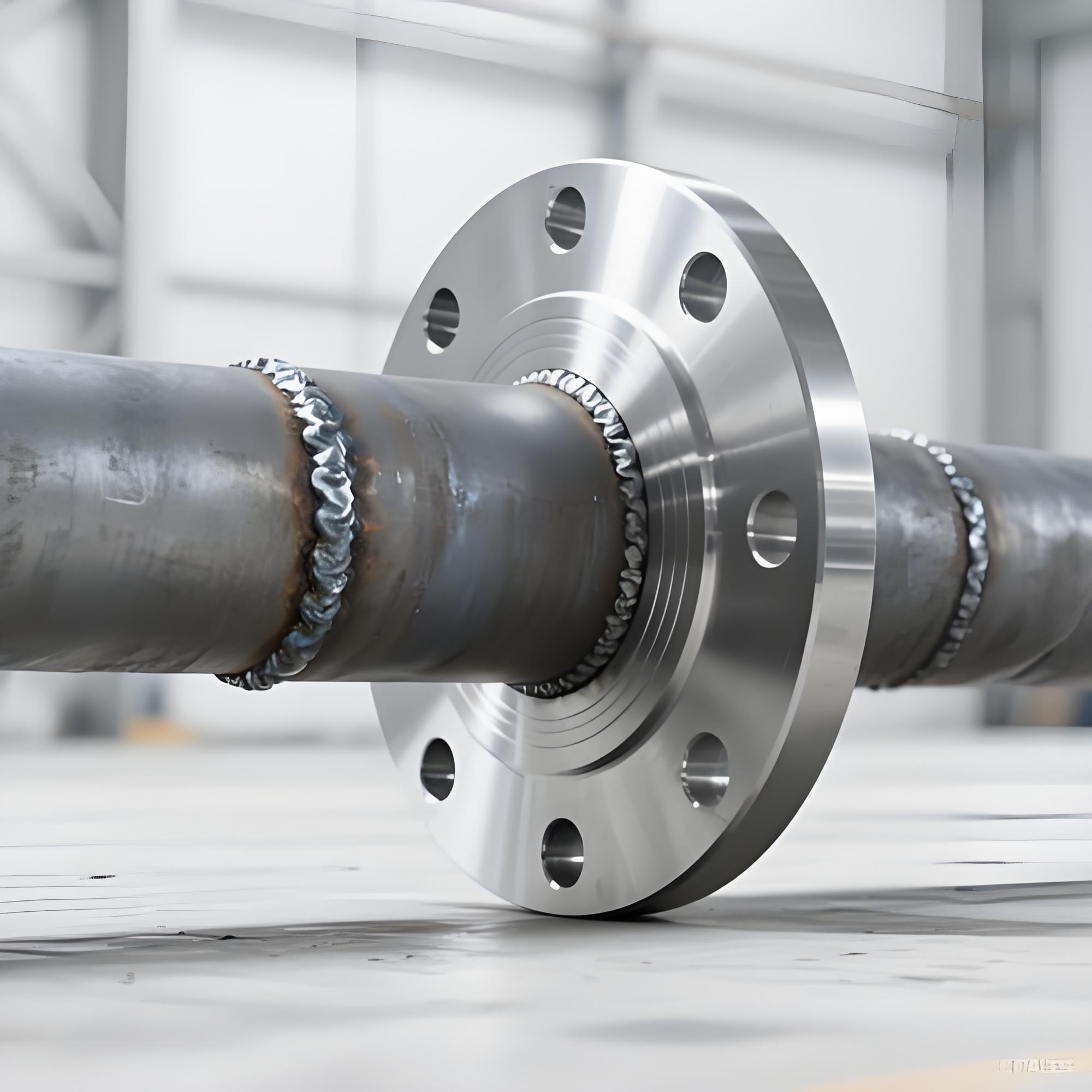

Zgrzewanie doczołowe to metoda spawania, w której końce dwóch elementów są umieszczane naprzeciwko siebie, podgrzewane jednocześnie na całej powierzchni końcowej, a praktyczna jest praktyczna presja, aby osiągnąć wiązanie atomowe między dwoma elementami w stanie stałym, łącząc je w ten sposób w jedną część.
Aby pomóc Ci zrozumieć bardziej imponująco, przedstawiono porównanie z wielu perspektyw:
| Element porównawczy |
Zgrzewanie doczołowe |
Spawanie gniazdowe |
| Metoda połączenia |
Końce są wyrównane i bezpośrednio zgrzane |
Jeden koniec jest wkładany w drugi i przyspawany pachwinowo na zewnątrz |
| Zakres rozmiarów rur |
Zwykle stosowane dla DN50 i większych |
Zwykle stosowane dla DN50 i mniejszych |
| Typ spoiny |
Spoina czołowa, pełna penetracja |
Spoina pachwinowa, niecałkowicie przetopiona |
| Wewnętrzna luka |
Bez stopnia, gładka ściana wewnętrzna |
Istnieje szczelina, w której mogą gromadzić się media lub powodować korozję |
| Metoda inspekcji |
Można poddać radiografii (RT), wysoka niezawodność |
Trudne do wykonania radiogramu (RT), głównie MT lub PT |
| Możliwości siły |
Wytrzymuje wyższe ciśnienie, temperaturę i obciążenia zmęczeniowe |
Nadaje się do niskich ciśnień i warunków statycznych |

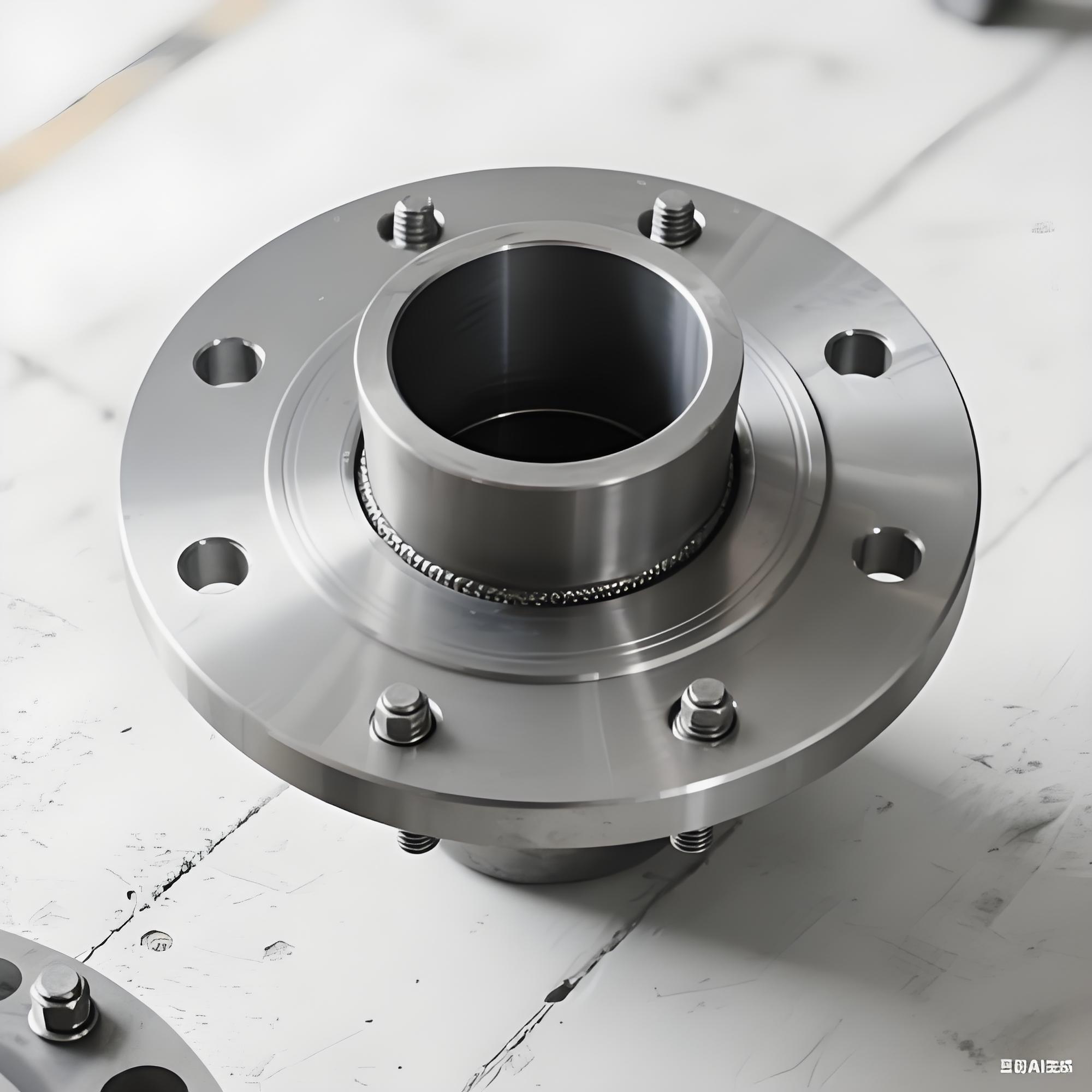

| Element porównawczy |
Zgrzewanie doczołowe |
Połączenie kołnierzowe |
| Natura połączenia |
Trwałe, nieusuwalne |
Zdejmowany, łatwy w utrzymaniu i wymianie |
| Punkt uszczelniający |
Brak uszczelki; sama spoina jest uszczelką |
Opiera się na uszczelkach i śrubach; istnieją potencjalne punkty wycieku |
| Warunki świadczenia usług |
Wysoka temperatura, wysokie ciśnienie, trudne cykle temperaturowe |
Warunki konwencjonalne, można ulepszyć za pomocą różnych klas uszczelek |
| Instalacja i konserwacja |
Wymaga wykwalifikowanego spawacza; trudne do modyfikacji po spawaniu |
Szybki montaż poprzez dokręcenie śruby; wygodny do kontroli |
| Waga i przestrzeń |
Zwarta konstrukcja, brak kołnierzy, oszczędza miejsce i materiał |
Kołnierze zajmują więcej miejsca, zwiększają wagę i koszt |
| Typowe zastosowania |
Główne linie parowe, linie serwisowe wodoru, połączenia zaworów wysokotemperaturowych i wysokociśnieniowych |
Interfejsy urządzeń, zawory lub sekcje rur wymagające regularnego demontażu |

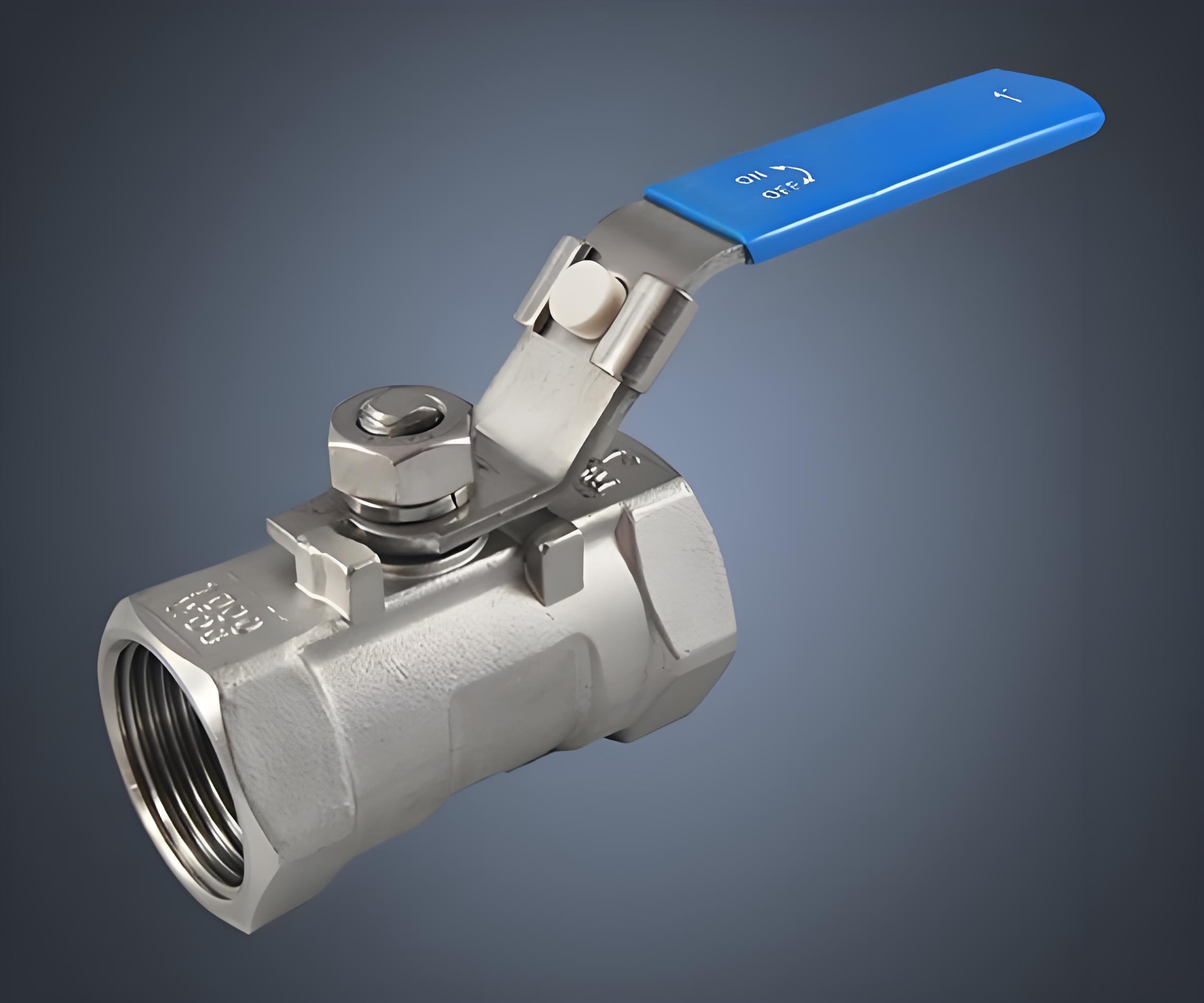

| Element porównawczy |
Zgrzewanie doczołowe |
Połączenie gwintowane |
| Niezawodność uszczelnienia |
Niezwykle wysoka, brak wycieków (jeśli spoina jest solidna) |
Niski, opiera się na uszczelniaczu lub taśmie PTFE; może poluzować się pod wpływem wibracji |
| Limit ciśnienia/temperatury |
Może być stosowany przy bardzo wysokim ciśnieniu i bardzo wysokiej temperaturze |
Ograniczone do średniego/niskiego ciśnienia i normalnej lub umiarkowanej temperatury |
| Siła połączenia |
Stopione integralnie, wytrzymałość zbliżona do metalu nieszlachetnego |
Koncentracja naprężeń u nasady gwintu |
| Trudność instalacji |
Wymaga sprzętu spawalniczego i wykwalifikowanego spawacza |
Potrzebuje tylko narzędzi ręcznych; można szybko zmontować na miejscu |
| Ryzyko wycieku |
Prawie nie ma wycieków, jeśli spoina jest solidna |
Wyciek może następować stopniowo w wyniku wahań temperatury lub wibracji |
W jednym zdaniu: zgrzewanie doczołowe jest najsilniejszą, najbardziej niezawodną i nieusuwalną metodą łączenia, odpowiednią do trudnych warunków pracy o dużej średnicy, wysokiej temperaturze, wysokim ciśnieniu i braku wycieków.
