Różnice między zaworami motylowymi iEscentralne zawory motyli
1. Podstawowa struktura i zasada

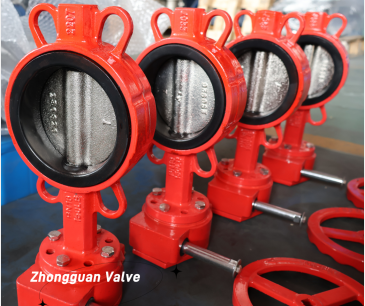

.Zawór motyla środkowyjest symetrycznie zaprojektowany, z środkową osą płyty zaworowej zbiega się z osą rurociągu. Osiąga uszczelnienie przez deformację kompresji fotelu zaworu sprężystego (zwykle guma). Jego struktura jest prosta, a koszt produkcji jest niski, ale płyta zaworu zawsze ociera się o siedzenie zaworu podczas procesu otwierania i zamykania, który jest podatny na zużycie. Ecicentryczny zawór motyla poprawia tę defekt poprzez konstrukcję przesunięcia osiowego (pojedynczy mimośrodowy, podwójny mimośrodowy lub potrójny mimośrodek): Pojedynczy mimośrodowy przesuwa wał obracający się od linii środkowej powierzchni uszczelniającej; Podwójny ekscentryk dodaje na tej podstawie przesunięcie osiowe; Triple Ecicentric dodatkowo przyjmuje fazowy projekt uszczelnienia powierzchniowego, umożliwiając odłączenie płyty zaworu od kontaktu w momencie otwierania, znacznie zmniejszając zużycie.
2. Porównanie wydajności i scenariusze aplikacji
Zawór motyla w środkowej linii nadaje się do czystych mediów, takich jak woda i powietrze o ciśnieniu ≤1,6 MPa i temperaturze poniżej 120 ℃. Jest powszechnie stosowany w budowaniu systemów zaopatrzenia i drenażu wody oraz systemów HVAC. Gumowe fotelik zaworu ma długość około 2-3 lat w częstym otwieraniu i zamknięciu. W ekscentrycznym zastawie motyli podwójny typ mimośrodowy może obsługiwać pożywkę zawierającą cząstki śladowe (takie jak oczyszczanie ścieków), z długością życia do 5-8 lat; Trzy mimośrodowy typ wykorzystuje metalową parę uszczelniającą (taką jak stal ze stali nierdzewnej + twardy), z oceną ciśnienia PN40 i limitem temperatury 650 ℃, i jest szczególnie odpowiednia w warunkach pracy o wysokim ciśnieniu i wysokim temperaturze w stacjach energetycznych i przemysłach petrochemicznych, z życiem do 10 lat.
3. Analiza ekonomiczna wyboru modelu
Przykładając zastawkę DN300 jako przykład, cena zaworu motyla środkowego wynosi około 2000–5000 juanów, podczas gdy cena trójwymiarowej mimokcentrycznej zaworu motyli wynosi nawet 20 000 - 50 000 juanów. Biorąc jednak pod uwagę koszty konserwacji: zawór środkowy może wymagać wymiany co roku w środowiskach przemysłowych, podczas gdy trzech zaworów ekscentrycznych może być stosowany w sposób ciągły przez 5 lat bez konserwacji. W przypadku systemów przemysłowych z ponad 10 000 operacji otwierania i zamykania rocznie lub silnej średniej korozyjności, całkowity koszt cyklu życia trójwymiarowego ekscentrycznego zaworu motyla jest w rzeczywistości niższy. Zaleca się, aby zwykłe systemy cywilne wybrały typ linii środkowej, podczas gdy systemy przemysłowe z ciągłą produkcją powinny priorytetowo traktować projekt trójwceniony. Produkty zastawki Zhongguan przedłużyły żywotność serwisową zaworu motyla centralnego na 5 lat poprzez zoptymalizowane projektowanie i precyzyjne przetwarzanie, a trójwceniony zawór motyla może osiągnąć 15 lat, znacznie zmniejszając ogólny koszt użytkowania użytkowników.
