Sieci wody podziemnej cieszą się coraz większym zainteresowaniem, ponieważ starzejące się rury, przebudowa miast i wymagania konserwacyjne zmieniają planowanie infrastruktury. Zmiany te skupiają się na dostępności zaworów, szczególnie tam, gdzie sprzęt operacyjny jest zainstalowany pod ziemią.
Zbudowano wiele miejskich sieci wodociągowych, które służyły społecznościom przez dziesięciolecia. W miarę starzenia się tych systemów projekty renowacji muszą obejmować nie tylko uszkodzone rury. Zawory, złącza, komory dostępowe i inne elementy również wymagają kontroli i, w razie potrzeby, wymiany.
Zawór może działać prawidłowo przez lata, ale dostęp do niego będzie trudny, jeśli zostanie zakopany pod drogami, chodnikami lub obszarami krajobrazowymi. Jeśli konserwacja wymaga rozległych wykopów, prace mogą zakłócać ruch, wpływać na pobliskie usługi i zwiększać złożoność projektu.
Jest to jeden z powodów, dla których planiści infrastruktury coraz częściej uwzględniają ustalenia dotyczące dostępu podczas modernizacji rurociągów, zamiast traktować je jako drugorzędny szczegół instalacji. Celem nie jest po prostu wymiana starzejącego się sprzętu, ale ułatwienie przyszłych przeglądów i eksploatacji.

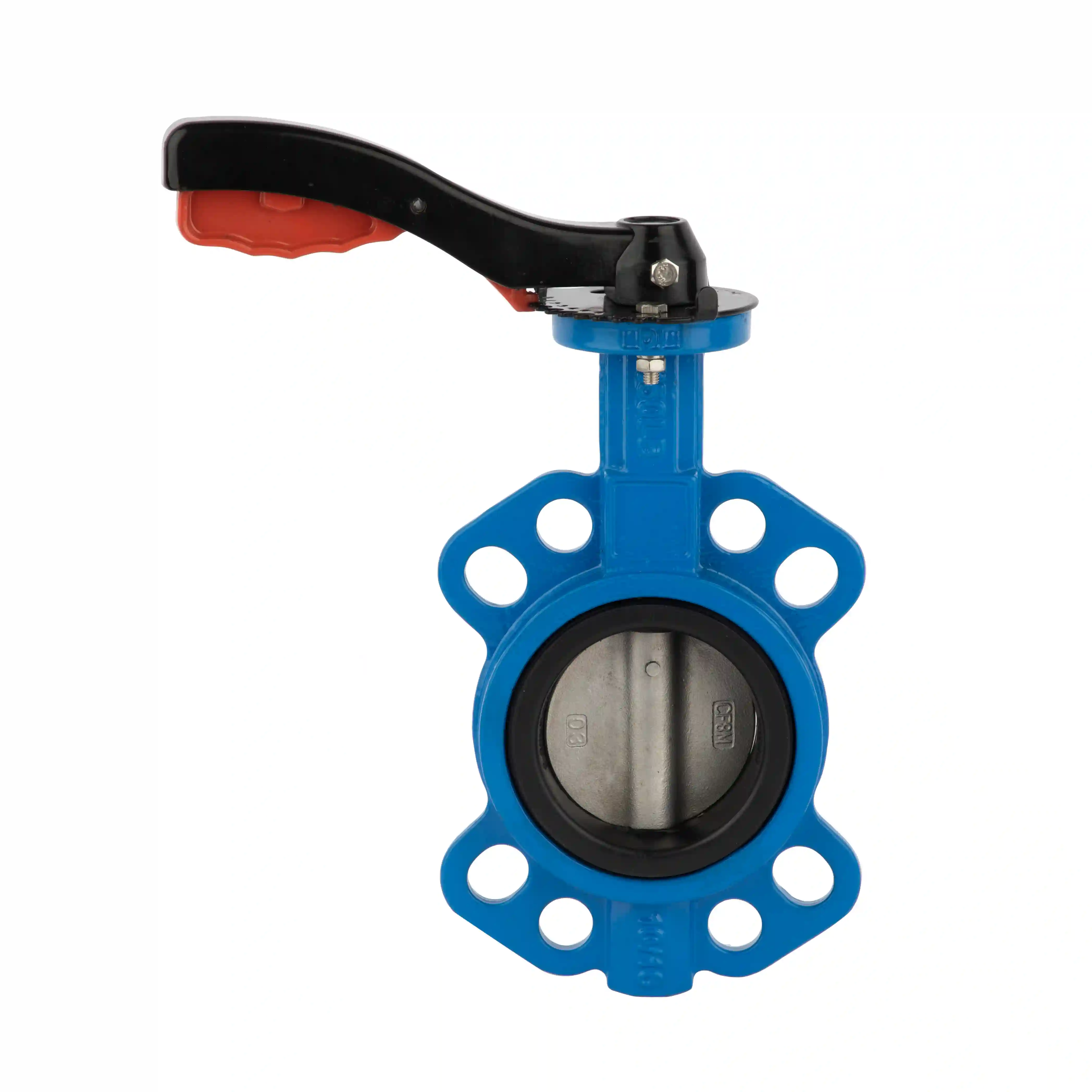

Zawór motylkowy reguluje przepływ przez obracającą się tarczę wewnątrz rury. Jego stosunkowo zwarta konstrukcja sprawia, że nadaje się do wielu zastosowań w dystrybucji wody i przemyśle, w tym do rurociągów o większych średnicach.

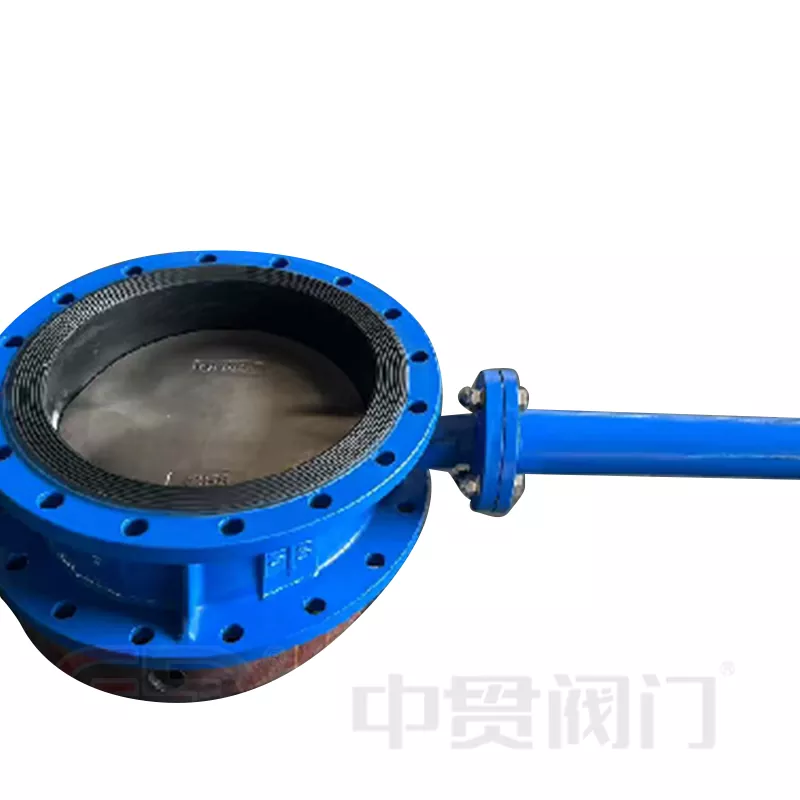

JakiśZawór motylkowy z przedłużonym trzpieniemwykorzystuje układ wydłużonego wału do połączenia zakopanego zaworu z punktem pracy znajdującym się wyżej. W zależności od instalacji mechanizm napędowy może być umieszczony w komorze dostępowej lub w innym wyznaczonym miejscu, do którego łatwiej dotrzeć.
Takie rozwiązanie może zmniejszyć potrzebę bezpośredniego dostępu do korpusu zaworu, gdy wymagana jest obsługa. Korzyści zależą jednak od głębokości montażu, konfiguracji trzpienia, sposobu działania i zabezpieczenia przed narażeniem na czynniki środowiskowe.
Konstrukcja nie eliminuje wszystkich wymagań konserwacyjnych. Należy jeszcze wybrać i zainstalować zawór, wał, mechanizm napędowy i otaczającą konstrukcję dostępową, zgodnie z warunkami rurociągu.
Dostępność zaworów podziemnych jest istotna w przypadku kilku rodzajów projektów infrastrukturalnych.
| Aplikacja | Główna uwaga |
|---|---|
| Dystrybucja wody miejskiej | Dostęp do rutynowej izolacji i kontroli przepływu |
| Urządzenia do uzdatniania wody | Koordynacja lokalizacji zaworów i tras konserwacji |
| Przemysłowe sieci użyteczności publicznej | Bezpieczna praca w ograniczonych obszarach instalacji |
| Renowacja rurociągu miejskiego | Ograniczenie niepotrzebnych wykopów i uszkodzeń powierzchni |
Na przykład w gęsto zabudowanym obszarze miejskim zawór może znajdować się pod utwardzoną powierzchnią, gdzie częste wykopy byłyby niewygodne. Zaplanowanie dostępnej pozycji roboczej podczas pierwotnej instalacji lub zaplanowanej aktualizacji może pomóc w uproszczeniu późniejszych ustaleń dotyczących konserwacji.
Odpowiednia konfiguracja nadal zależy od układu sieci. Nie każdy zakopany zawór wymaga wydłużonego trzpienia, a alternatywne konstrukcje zaworów mogą być bardziej odpowiednie, gdy przestrzeń, warunki ciśnienia lub wymagania operacyjne są różne.
Wybór zaworu do projektu podziemnego wymaga czegoś więcej niż tylko określenia jego średnicy nominalnej. Zarówno środowisko operacyjne, jak i oczekiwany proces konserwacji mają wpływ na ostateczną konfigurację.
Głębokość montażu i ustawienie są ważne, ponieważ trzpień musi łączyć zawór z punktem pracy, nie powodując niepotrzebnego obciążenia mechanicznego. Długość przedłużenia powinna odpowiadać układowi terenu, a otaczająca konstrukcja powinna zapewniać wystarczający prześwit do pracy.
Kompatybilność materiałów i uszczelnień również wymaga uwagi. Skład wody, temperatura, ciśnienie i potencjalne narażenie na wilgoć gleby mogą mieć wpływ na wybór materiału i wymagania dotyczące uszczelnienia. Określony zawór musi być odpowiedni do rzeczywistych warunków pracy.
Kolejnym czynnikiem jest konstrukcja komory dostępowej. Dogodny punkt pracy zapewnia ograniczone korzyści, jeśli komora jest trudno dostępna, narażona na zalanie lub zasłonięta przez inne media. Dlatego też drenaż, obciążenie powierzchniowe i ustalenia dotyczące dostępu należy oceniać jako część szerszej instalacji.
Wreszcie plany uruchomienia i konserwacji powinny określać sposób obsługi, kontroli i testowania zaworu po instalacji. Przejrzysta dokumentacja może pomóc zespołom konserwacyjnym zrozumieć konfigurację sprzętu bez polegania na wykopach i założeniach.
Monitoring cyfrowy staje się ważną częścią zarządzania siecią wodną, ale inteligentna infrastruktura nie zależy wyłącznie od oprogramowania. Czujniki i platformy sterujące mogą dostarczać informacji o stanie sieci, podczas gdy zawory wykonują fizyczne zadanie regulacji lub izolowania przepływu.
JakiśZawór motylkowy z przedłużonym trzpieniemmoże stanowić część szerszego układu infrastruktury, jeśli jego konfiguracja mechaniczna odpowiada miejscu. Tam, gdzie wymagane jest zautomatyzowane działanie, należy ocenić mechanizm operacyjny i system sterowania pod kątem kompatybilności, zamiast zakładać, że przedłużony trzpień automatycznie zapewnia zdalne sterowanie.
To rozróżnienie ma znaczenie, ponieważ dostępność, automatyzacja i monitorowanie to odrębne funkcje. Zawór może być dostępny do obsługi ręcznej bez sterowania elektronicznego, natomiast zawór zautomatyzowany wymaga dodatkowego wyposażenia i odpowiednich rozwiązań sterujących.
Produkcja zaworów obejmuje kilka procesów, które mają wpływ na końcowy komponent, w tym obróbkę skrawaniem, montaż, znakowanie i próbę ciśnieniową. Konsekwentna kontrola tych etapów jest ważna, ponieważ dokładność wymiarowa, skuteczność uszczelnienia i prawidłowy montaż wpływają na funkcjonowanie zaworu podczas pracy.
Zhejiang Zhongguan Valve Manufacture Co., Ltd. z siedzibą w Yongjia, Wenzhou, Zhejiang, ma doświadczenie w produkcji przepustnic. Podany asortyment produktów obejmuje konfiguracje płytek, występów, sekcji U i kołnierzy, przy typowych rozmiarach produkcyjnych w zakresie od DN40 do DN1600. Jej procesy produkcyjne obejmują obróbkę CNC, montaż, znakowanie zaworów i próby ciśnieniowe.
Szczegóły te zapewniają kontekst branżowy pozwalający zrozumieć, w jaki sposób elementy zaworów są produkowane i sprawdzane. Jednakże specyficzne właściwości rurociągu podziemnego należy ustalić na podstawie odpowiednich specyfikacji produktu, wymagań instalacyjnych i odpowiednich wyników testów.
Remont rurociągu w coraz większym stopniu koncentruje się na tym, co stanie się po zakończeniu budowy. Sprzęt musi pozostać dostępny, zgodny z warunkami pracy i łatwy w zarządzaniu przez cały okres jego użytkowania.
Wydłużone układy trzpieni oferują jeden ze sposobów wypełnienia luki pomiędzy zakopanym korpusem zaworu a dostępną pozycją roboczą. Ich przydatność zależy od warunków w miejscu budowy, potrzeb konserwacyjnych i projektu całego systemu rurociągów.
Ponieważ sieci podziemne są w dalszym ciągu poddawane naprawom i odnowie,Zawór motylkowy z przedłużonym trzpieniempozostaje odpowiednią opcją w przypadku projektów, w których dostęp operacyjny jest kluczowym czynnikiem inżynieryjnym. Szerszy kierunek jest jasny: skuteczna modernizacja rurociągów wymaga uwagi nie tylko samych rur, ale także praktycznych szczegółów, które kształtują bezpieczną eksploatację i długoterminową konserwację.
