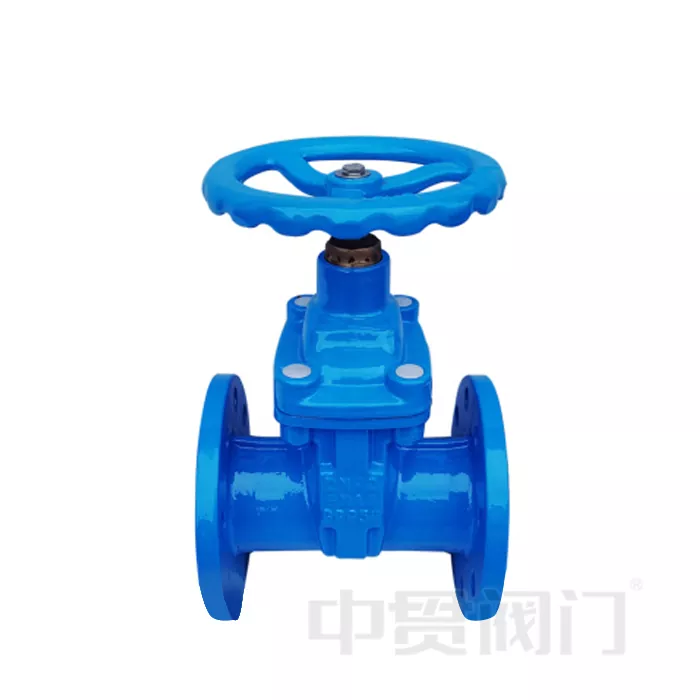

Zasuwa zasuwowa o niewznoszącym się trzpieniu, z elastycznym gniazdem

Konstrukcja z ukrytym trzpieniem: Nakrętka trzpienia zaworu jest połączona z płytą zasuwy, a gdy zawór jest otwierany i zamykany, trzpień zaworu obraca się tylko bez podnoszenia (napędzany za pomocą pokrętła lub przekładni), oszczędzając przestrzeń montażową i nadaje się do stosowania w podziemnych lub wąskich środowiskach.

Elastyczne miękkie uszczelnienie: Płyta zasuwy pokryta jest elastycznymi materiałami, takimi jak guma lub poliuretan (integralny proces kapsułkowania), tworząc ścisłe dopasowanie do gniazda zaworu, zapewniając dobre właściwości uszczelniające i mogąc kompensować niewielkie zużycie.

Materiał korpusu zaworu: zwykle żeliwo (HT200, QT400), żeliwo sferoidalne lub stal nierdzewna, a wewnętrzna wnęka jest pokryta żywicą epoksydową w celu ochrony przed korozją.

Konstrukcja bez otworów dywersyjnych: Niektóre modele płyt zasuwowych są konstrukcjami solidnymi, odpowiednimi do całkowicie otwartych/całkowicie zamkniętych warunków pracy i nie nadają się do regulacji przepływu.

Powyższe cztery elementy stanowią podstawową konstrukcję zawory zasuwowego z niewznoszącym się trzpieniem i elastycznym gniazdem

Aplikacja

Miejskie zaopatrzenie w wodę: sieć rurociągów głównych, sieć wodociągowa wtórna.

System ochrony przeciwpożarowej: rurociąg przeciwpożarowy mokry/suchy.

Budowa rurociągów: Budowa wodociągów i kanalizacji, Woda obiegowa HVAC.

Dziedzina przemysłu: oczyszczanie ścieków, media chemiczne (materiał uszczelniający należy dobrać odpowiednio do medium)

Jakie są podstawowe cechy zasuwy o elastycznym gnieździe z niewznoszącym się trzpieniem?

Uszczelnienie dwukierunkowe: Może skutecznie uszczelniać zarówno pod ciśnieniem do przodu, jak i do tyłu, bez ograniczania przez kierunek przepływu medium.

Niski opór przepływu: Całkowicie otwarty kanał jest prosty, z niskim oporem płynu, odpowiedni do zastosowań z dużym przepływem.

Odporny na korozję i trwały: korpus zaworu jest często pokryty żywicą epoksydową, a gumowa uszczelka jest odporna na korozję i ma długą żywotność.

Łatwa konserwacja: Pierścień uszczelniający można wymienić, a niektóre konstrukcje umożliwiają konserwację online bez demontażu zaworu.

Stosowane media: media niekorozyjne, takie jak woda, ścieki, powietrze itp. (zazwyczaj temperatura ≤80 ℃).

Dostosowywanie i certyfikacja OEM/ODM

Pełne wsparcie w zakresie dostosowywania

Opcje elementów dostosowywania

Dostępna seria kolorów korpusu RAL (standard: niebieski RAL 5005)

Grubość powłoki Powłoka proszkowa epoksydowa, regulowana w zakresie 250-400 mikronów

Znakowanie Odlewane logo na korpusie / Znakowanie laserowe / Tabliczka znamionowa ze stali nierdzewnej

Tryb pracy Koło ręczne / Przekładnia / Siłownik elektryczny / Siłownik pneumatyczny

Kołnierz standardowy GB / ANSI / BS / DIN / JIS opcjonalnie

Opakowanie Neutralne opakowanie eksportowe / Opakowanie marki klienta

Certyfikaty i standardy: System Zarządzania Jakością ISO 9001:2015. Zgodny z GB/T 24924, AWWA C509, EN 1171. Raport z testów fabrycznych ze stemplem CNAS dostępny dla każdej partii. Na żądanie może dostarczyć świadectwo pochodzenia, formularz E, CIQ.

Siła fabryki i produkcji

Nawet gdy temperatury w lecie przekraczają 38°C (100°F), nasi pracownicy pierwszej linii pozostają na służbie, pracując w nadgodzinach, aby zapewnić terminową produkcję i dostawę przepustnic, zasuw, zaworów kulowych i innych podstawowych produktów zarówno dla klientów krajowych, jak i zagranicznych. Niedawno zakończyliśmy produkcję wielu zamówień zagranicznych, obejmujących głównie przepustnice i zasuwy, które zostały sprawnie zapakowane i wysłane do krajów klientów.

Informacje o wystawie

Będziemy uczestniczyć w ASIAWATER 2026 w Kuala Lumpur w Malezji (kwiecień 2026). Zapraszamy do odwiedzenia naszego stoiska.

Obsługa posprzedażna i szczegóły wysyłki

Każdy zawór przed opuszczeniem fabryki przechodzi rygorystyczne próby ciśnieniowe i kontrolę materiału. Dostępna gwarancja 12-18 miesięcy na podstawie warunków umowy.

Przykładowy czas realizacji: 7 dni dla standardowych rozmiarów (DN50-DN300). Czas realizacji zamówienia zbiorczego: 30 dni w przypadku zamówienia kontenerowego.

Opakowanie na eksport: Standardowe opakowanie drewniane / paletowe z certyfikatem fumigacji. Powierzchnie kołnierzy zabezpieczone kapturkami z tworzywa sztucznego. Wsparcie w zakresie części zamiennych: Gumowe pierścienie gniazda, pierścienie uszczelniające i nakrętki trzpienia dostępne przez 5 lat.

Zastosowania przemysłowe

Z naszego rzeczywistego doświadczenia projektowego:

Galwanizernia w Zhejiang: Zastąpienie zaworów kulowych z PVC firmy Zhongguan, rozwiązało długotrwały problem korozji, pozwoliło zaoszczędzić prawie 200 000 RMB na rocznych kosztach konserwacji.

Oczyszczalnia ścieków w Shandong: Po ocenie na miejscu przez nasz zespół techniczny wymieniliśmy oryginalne zawory ze stali nierdzewnej na zawory Zhongguan, żywotność wydłużona z 6 miesięcy do ponad 5 lat.

Duże przedsiębiorstwo farmaceutyczne w Jiangsu: Po przejściu na rozwiązania zaworów Zhongguan na całej linii częstotliwość konserwacji znacznie spadła, a czystość produktu wzrosła o 0,3%.

Tło naszej fabryki

Firma Zhejiang Zhongguan Valve Manufacture Co., Ltd. została założona w 2019 roku z zespołem mającym ponad 19-letnie doświadczenie w branży zaworów. Znajduje się w Oubei, Yongjia, Wenzhou, Zhejiang (miasto rodzinne pomp i zaworów). Posiadamy dwie bazy produkcyjne w Tianjin i Wenzhou.

Główne produkty: Przepustnice, zasuwy, zawory kulowe, zawory zwrotne, filtry siatkowe, zawory regulacyjne. Zakres rozmiarów: DN40 do DN1600 (większe rozmiary dostępne na zamówienie).

Integracja łańcucha dostaw: Baza północna koncentruje się na materiałach żeliwnych. Baza południowa skupia się na materiałach ze staliwa. Integrujemy łańcuch dostaw zaworów wodnych (północ) i łańcuch dostaw zaworów przemysłowych (południe), aby zapewnić klientom bogatszy wybór produktów.
