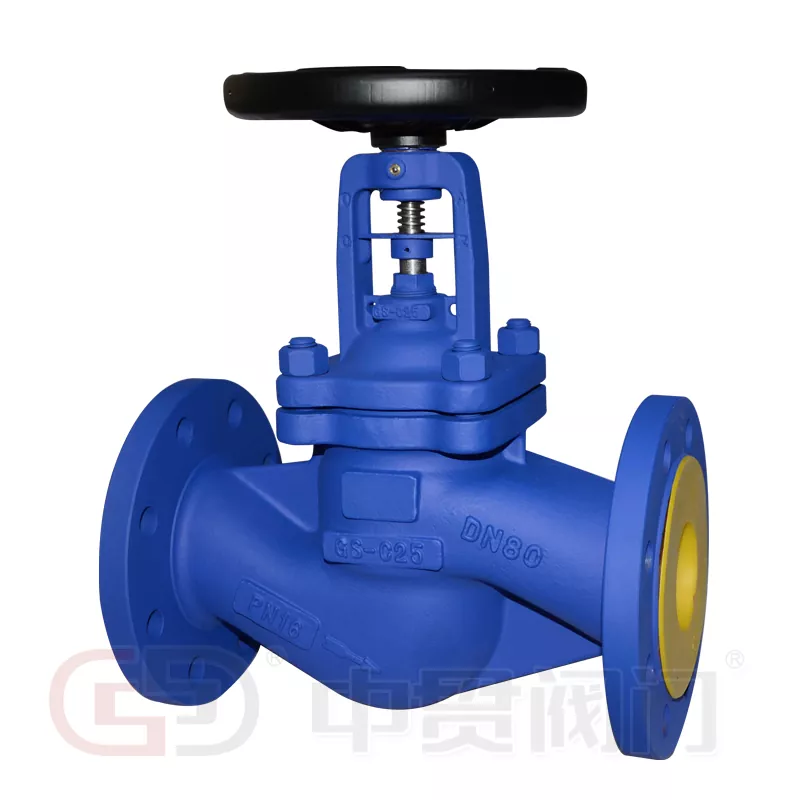

Uszczelniony zawór kulowy z mieszkiem zgodnym z normą DIN

TheZhongguan DIN Standardowy zawór kulowy z mieszkiemzostał zaprojektowany z myślą o najwyższej niezawodności, trwałości i szczelności w wymagających systemach przemysłowych. Zaprojektowany z precyzji i wysokiej jakości materiałów, zawór ten idealnie nadaje się do systemów gorącego oleju, systemów parowych oraz rurociągów ciepłej i zimnej wody.

Przegląd produktu

Zespół trzpienia tego uszczelnionego mieszkiem zaworu kulowego wykorzystuje mieszek ze stali nierdzewnej, aby zapewnić hermetyczne uszczelnienie. Mieszki są zintegrowane z zaworem, a dolny koniec jest przyspawany do trzpienia, co skutecznie zapobiega korozji powodowanej przez płyny systemowe. Górny koniec jest bezpiecznie zaciśnięty pomiędzy pokrywą zaworu a korpusem, tworząc trwałe i niewymagające konserwacji uszczelnienie. Jego zwarta budowa zapewnia niezawodną pracę nawet w warunkach wysokiej temperatury i ciśnienia.

Aplikacje

• Systemy gorącego oleju
• Systemy parowe
• Rurociągi ciepłej i zimnej wody
• Systemy procesów korozyjnych i chemicznych

Dane techniczne

• Norma projektowa: DIN 3356
• Wymiary powierzchni czołowej: DIN 3202
• Końcówki kołnierzowe: DIN 2543-2545
• Testy i kontrola: DIN 3230
• Materiał: stal nierdzewna (trzpień i mieszek), stal węglowa lub stal nierdzewna (korpus)

Podstawowe zalety zaworów kulowych Zhongguan Bellows

1. Metalowy rdzeń uszczelniający mieszek

Sercem zaworu jest jego sercezespół mieszków metalowych, wykonane w procesie automatycznego spawania na rolkach. Zapewnia to ścisłe, dynamiczne uszczelnienie pomiędzy trzpieniem zaworu a pokrywą, zapobiegając wyciekom z obszaru trzpienia i zapewniając doskonałą trwałość w środowiskach o wysokim ciśnieniu i wysokiej temperaturze.

2. Stożkowa, opływowa konstrukcja dysku

Wyjątkowo zwężająca się i opływowa konstrukcja dysku zapewnia płynną ścieżkę przepływu, minimalizuje turbulencje i zwiększa niezawodność uszczelnienia. Ta innowacyjna konstrukcja wydłuża żywotność dysku, poprawiając jednocześnie ogólną wydajność zaworu.

3. Gwarancja podwójnego uszczelnienia uszczelnienia mieszkowego

Zawór łączy uszczelnienie mieszkowe z uszczelnieniem wtórnym w celu zapewnienia maksymalnej ochrony przed wyciekami. Mieszek działa jako uszczelnienie główne, izolując media od trzpienia, natomiast uszczelnienie służy jako uszczelnienie dodatkowe. Razem tworzą dwuwarstwową barierę uszczelniającą, która jest wysoce niezawodna i trwała.

4. Zintegrowana dysza wtrysku oleju

Zawór jest wyposażony w dedykowaną dyszę wtrysku oleju, która umożliwia bezpośrednie smarowanie kluczowych części ruchomych, w tym trzpienia, nakrętki trzpienia i tulei prowadzących. Zmniejsza to tarcie, zapobiega zużyciu i zapewnia płynną i wydajną pracę zaworu w miarę upływu czasu.

5. Ergonomiczna obsługa za pomocą pokrętła

Pokrętło zostało zaprojektowane z myślą o ergonomicznym komforcie, zmniejszaniu zmęczenia operatora i zapewnianiu płynnej i precyzyjnej kontroli. Jego lekka i solidna konstrukcja zwiększa trwałość, dzięki czemu obsługa jest łatwiejsza i bezpieczniejsza, nawet w wymagających środowiskach przemysłowych.

Dlaczego warto wybrać zawór Zhongguan?

• Wysokiej jakości produkcja zgodna z normą DIN
• Niezawodne i długotrwałe działanie uszczelniające
• Miechy ze stali nierdzewnej odporne na korozję
• Zoptymalizowany przepływ i zmniejszony spadek ciśnienia
• Konstrukcja przyjazna w konserwacji i wydłużona żywotność

Niezależnie od tego, czy chodzi o systemy procesów przemysłowych, czy o krytyczne zastosowania rurociągów,Zhongguan DIN Standardowy zawór kulowy z mieszkiemzapewnia niezrównaną wydajność, bezpieczeństwo i niezawodność.
