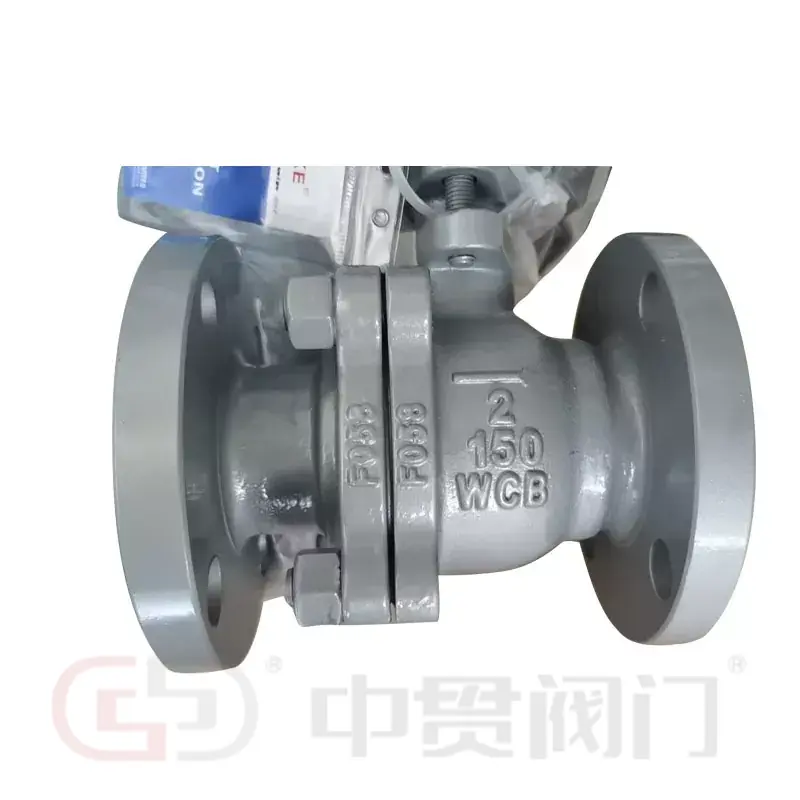

ThePływający zawór kulowy kołnierzowy WCB do zastosowań przemysłowychwyprodukowany przezZhejiang Zhongguan Valve Manufacture Co., Ltd.posiada dzieloną obudowę ze stali węglowej, pływającą kulę ze stali nierdzewnej i kołnierze końcowe spełniające światowe standardy. Te zespoły zaworowe, wspierane przez ponad 19-letnie doświadczenie produkcyjne i podwójne zakłady produkcyjne w Tianjin i Wenzhou, ściśle spełniająAPI6DIASME B16.34standardy usługi odcinania rurociągów cieczy, gazu, pary i węglowodorów.
Parametry operacyjne, standardy materiałowe i opcje konstrukcyjne pływającego zaworu kulowego kołnierzowego WCB do zastosowań przemysłowych są wymienione w poniższej tabeli inżynieryjnej:
Korpus główny i adapter boczny są zabezpieczone wytrzymałymi śrubami kołnierzowymi, co umożliwia pełną konserwację wewnętrzną i wymianę pierścienia gniazda.
Ciśnienie medium popycha wypolerowaną pływającą kulę w dół, w stronę sprężystej powierzchni gniazda, tworząc szczelne uszczelnienie w miarę wzrostu ciśnienia w układzie.
Wewnętrzne wprowadzenie trzpienia ze zintegrowanym kołnierzem zapobiega wyrzuceniu trzpienia w warunkach nadmiernego ciśnienia.
Konstrukcja o wysokiej platformie umożliwia bezpośrednie podłączenie pneumatycznych lub elektrycznych siłowników ćwierćobrotowych.
Konstrukcja techniczna kołnierzowego pływającego zaworu kulowego WCB do zastosowań przemysłowych zapewnia wyraźne korzyści operacyjne w wymagających sieciach rurociągów:
Mechanizm pływającej kuli znajdującej się za nią wykorzystuje wewnętrzne ciśnienie płynu do dociskania kuli do gniazda, zapewniając odcięcie bez wycieków zgodnie ze standardami ANSI klasy VI.
Korpus ze staliwa ASTM A216 WCB wytrzymuje fizyczne naprężenia rur, skoki ciśnienia i ciągłe temperatury robocze do 425°C bez deformacji strukturalnych.
Kulki z mikrowykończeniem obrabiane CNC w połączeniu z gniazdami z PTFE/R-PTFE minimalizują tarcie, zmniejszając moment obrotowy roboczy i poszerzając możliwości wyboru siłownika.
Dwuczęściowy, dzielony korpus skręcany śrubami umożliwia ekipom konserwacyjnym serwisowanie uszczelek wewnętrznych i polerowanie kuli bez konieczności wymiany całego zespołu zaworu.
Każdy wyprodukowany zespół zaworowy przed opuszczeniem naszej fabryki przechodzi próbę ciśnieniową zgodnie ze standardami API 598:
Stosowany przy 1,5-krotności nominalnego ciśnienia roboczego w celu sprawdzenia integralności ścianek korpusu, gęstości odlewu i wytrzymałości złącza.
Przeprowadzono je przy użyciu wody hydrostatycznej i ciśnienia powietrza pneumatycznego pod ciśnieniem 1,1-krotności ciśnienia znamionowego, aby potwierdzić zerową szczelność w obu kierunkach przepływu.
Roboczy moment obrotowy jest mierzony w pełnych cyklach przesuwu o 90°, aby zapewnić płynne działanie i wykluczyć wewnętrzne wiązania.
Ze względu na szczelność pod wysokim ciśnieniem i niezawodne zamknięcie gniazda, pływający zawór kulowy kołnierzowy WCB do zastosowań przemysłowych jest stosowany w krytycznych gałęziach przemysłu:
Obsługuje linie przesyłowe ropy naftowej, stacje pomiarowe gazu ziemnego i kolektory dystrybucyjne terminali paliwowych pracujące przy dużych różnicach ciśnień.
Zapewnia izolację ćwierćobrotową dla niekorozyjnych węglowodorów, rozpuszczalników, gazów procesowych i przewodów powietrza użytkowego. W przypadku żrących przewodów chemicznych dostępne są korpusy ze stali nierdzewnej CF8/CF8M.
Zarządza dystrybucją pary o wysokiej temperaturze, liniami kondensatu i pętlami wody zasilającej kocioł. Ulepszone gniazda PEEK lub PPL zapobiegają odkształceniom termicznym w wyniku szybkich cykli temperatur.
Zapewnia niezawodną pracę w miejskich sieciach wodociągowych, przemysłowych obiegach wody chłodzącej i instalacjach filtracyjnych do uzdatniania wody wymagających dużej trwałości cyklicznej.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.prowadzi dwa wyspecjalizowane zakłady produkcyjne w Tianjin (łańcuch dostaw wody/żeliwo) i Wenzhou (łańcuch dostaw przemysłowych/laliwo).
Wieloosiowe tokarki CNC obrabiają kule zaworów i powierzchnie gniazd z dokładnością do mikrocala, wydłużając żywotność gniazda.
Dostępne z przedłużonymi trzpieniami do instalacji w ziemi, uchwytami blokującymi i połączeniami kołnierzowymi dostosowanymi do norm ANSI, DIN lub GB.
Realizujemy wnioski o wymianę pojedynczych jednostek w przypadku wezwań konserwacyjnych, a także wysyłki w ramach projektów obejmujących wiele kontenerów.
Szczegółowe wyceny inżynieryjne i rysunki wymiarowe CAD są wydawane w ciągu 24 godzin dla standardowych konfiguracji.
Potwierdzone certyfikatami ISO i roczną gwarancją na produkt zapewniającą bezpłatną wymianę urządzenia w przypadku zweryfikowanych wad produkcyjnych. Przejrzyj naszecertyfikatyaby uzyskać więcej szczegółów.
Dostarczamy złącza z wypukłą powierzchnią (RF), płaską powierzchnią (FF) i złączem pierścieniowym (RTJ). RF jest standardem dla ciśnień do klasy 300. FF jest używany podczas podłączania do sprzętu żeliwnego, aby uniknąć naprężeń ciała. RTJ został zaprojektowany dla systemów wysokociśnieniowych klasy 600 z wykorzystaniem metalowych rowków łączących.
Po testach wszystkie komory wewnętrzne i powierzchnie kołnierzy otrzymują olej antykorozyjny i plastikowe osłony końcowe. Przesyłki do środowisk tropikalnych lub morskich są owijane w folię z inhibitorem korozji parowej (VCI) i pakowane w szczelne, poddane obróbce cieplnej drewniane skrzynie.
Tak. Standardowa stal WCB działa do -29°C. W przypadku temperatur ujemnych zastępujemy materiał korpusu niskotemperaturową stalą węglową (LCB/LCC) i dodajemy wydłużone maski, aby chronić uszczelnienie trzpienia przed zamarzaniem.
Nasza baza w Tianjin produkuje żeliwne zawory wodne, natomiast nasza baza w Wenzhou produkuje zawory przemysłowe ze staliwa i stali nierdzewnej. Zamówienia na ten zawór kulowy WCB są kierowane bezpośrednio do Wenzhou w celu specjalistycznej produkcji i testów.
