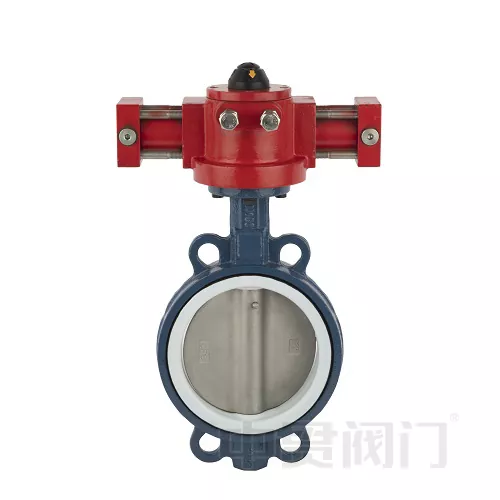

Siłownik hydrauliczny Koncentryczny zawór motylkowy

Siłownik hydrauliczny koncentryczny przepustnica charakteryzuje się dyskiem, który obraca się wokół centralnego wału w celu kontrolowania przepływu, podczas gdy siłowniki hydrauliczne wykorzystują ciśnienie płynu do poruszania zaworem. Ta kombinacja pozwala na precyzyjną i wydajną kontrolę przepływu płynu w różnych zastosowaniach, szczególnie tam, gdzie pożądana jest automatyzacja i wymagane są wyższe momenty obrotowe.

I. Zasada działania

Przemysłowe systemy kontroli płynów regulują przepływ poprzez otwieranie i zamykanie przepustnic. Hydrauliczny zawór motylkowy wykorzystuje hydrauliczny układ napędowy do przekształcania ciśnienia płynu w energię mechaniczną, wprawiając wałek zaworu w ruch obrotowy o 90°. W porównaniu do siłowników elektrycznych/pneumatycznych, układ hydrauliczny zapewnia wyższy moment obrotowy i lepszą odporność na uderzenia.

II. Struktura rdzenia i funkcje

Elementy korpusu zaworu

Tarcza: Otwiera i zamyka ścieżkę przepływu poprzez obrót o 90°.

Trzpień zaworu: Podstawowy element przekładni łączący siłownik z tarczą.

System uszczelnienia: Gniazdo zaworu z miękkim uszczelnieniem EPDM zapewnia zerowy wyciek.

Metoda połączenia: Konstrukcja kołnierzowa/waflowa (zgodna ze standardami ANSI/EN).

Siłownik hydrauliczny

Ciśnienie oleju napędza cylinder tłokowy, wytwarzając siłę liniową → przekształcającą się w moment obrotowy.

Standardowy skok 90°, czas reakcji ≤ 3 sekundy.

Opcjonalnie jednostronnego działania (sprężyna powrotna) lub dwustronnego działania (dwukierunkowy napęd hydrauliczny).

III. Zalety techniczne
