Zasuwysą szeroko stosowanymi elementami kontroli przepływu w przemysłowych systemach rurociągów, gdzie wymagane jest niezawodne odcięcie, minimalne straty ciśnienia i długa żywotność. W tym artykule wyjaśniono, jak działają zasuwy, jak ich konstrukcja wpływa na wydajność i jak parametry techniczne wpływają na decyzje dotyczące wyboru. Odpowiada także na często zadawane pytania przez inżynierów i specjalistów ds. zaopatrzenia, zapewniając uporządkowane, praktyczne odniesienia dostosowane do rzeczywistych zastosowań przemysłowych i zachowań związanych z wyszukiwaniem.
Zasuwa odcinająca jest zaworem o ruchu liniowym, przeznaczonym głównie do włączania/wyłączania, a nie do regulacji przepływu. Mechanizm rdzeniowy składa się z płaskiej lub klinowej zasuwy, która porusza się pionowo pomiędzy dwoma gniazdami zaworów. Po całkowitym otwarciu zasuwa zostaje całkowicie wycofana ze ścieżki przepływu, umożliwiając przepływ płynu przy minimalnym oporze. Po zamknięciu zasuwa opada, tworząc szczelne uszczelnienie gniazd, skutecznie zatrzymując przepływ.
Ta zasada konstrukcyjna sprawia, że zasuwy szczególnie nadają się do zastosowań wymagających przepływu o pełnej średnicy i rzadkiej pracy. W przeciwieństwie do zaworów dławiących, zasuwy minimalizują turbulencje i erozję przy pełnym otwarciu, co przyczynia się do dłuższej żywotności systemu i niższych strat energii.

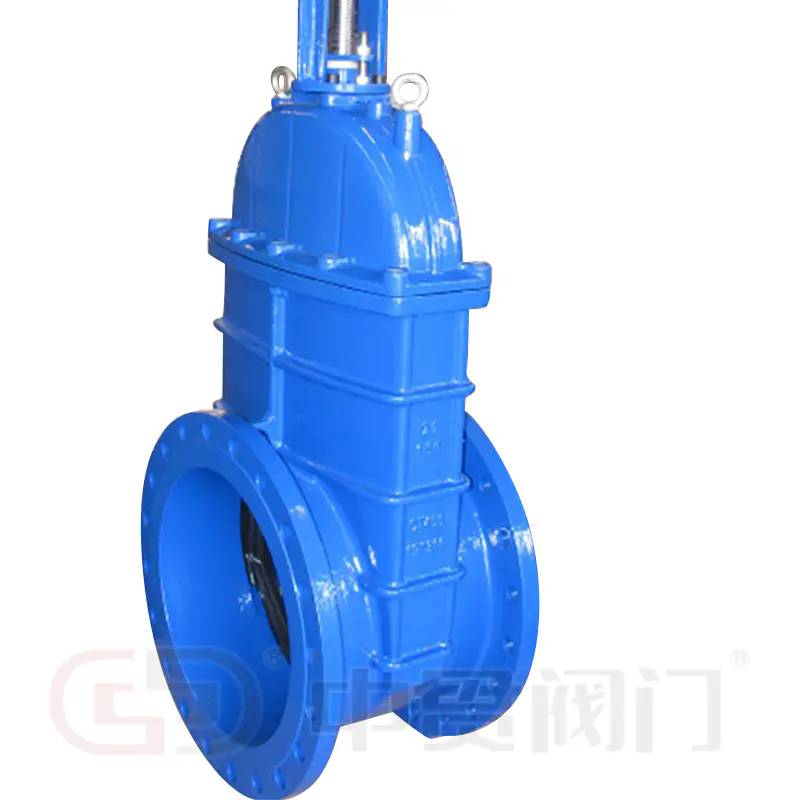

Z konstrukcyjnego punktu widzenia typowe konfiguracje zasuw odcinających obejmują konstrukcje z trzpieniem wznoszącym i niewznoszącym. Zasuwy z trzpieniem wznoszącym zapewniają wizualne potwierdzenie położenia zaworu, natomiast konstrukcje z trzpieniem niewznoszącym są preferowane w instalacjach z ograniczonym luzem pionowym. Wewnętrznie zasuwy mogą wykorzystywać kliny pełne, kliny elastyczne lub równoległe zasuwy suwakowe, każdy wybierany na podstawie charakterystyki ciśnienia, temperatury i medium.
Zrozumienie parametrów technicznych jest niezbędne do oceny przydatności zasuwy w danym systemie. Parametry te bezpośrednio wpływają na niezawodność uszczelnienia, bezpieczeństwo eksploatacji i długoterminową trwałość.
| Parametr | Opis | Znaczenie przemysłowe |
|---|---|---|
| Średnica nominalna (DN) | Wewnętrzny rozmiar przelotu zaworu | Zapewnia zgodność z wymiarami rurociągów i wymaganiami dotyczącymi przepływu |
| Ciśnienie znamionowe (PN/klasa) | Maksymalne dopuszczalne ciśnienie robocze | Określa bezpieczną pracę w warunkach ciśnienia w układzie |
| Materiał korpusu | Powszechnie żeliwo, stal węglowa, stal nierdzewna, stal stopowa | Określa odporność na korozję, wytrzymałość i tolerancję temperaturową |
| Materiał siedziska | Konstrukcje metal-metal lub z miękkim gniazdem | Wpływa na skuteczność uszczelnienia i odporność na zużycie |
| Temperatura pracy | Minimalna i maksymalna dopuszczalna temperatura | Zapewnia integralność zaworu w systemach wysokotemperaturowych lub kriogenicznych |
| Zakończ połączenie | Kołnierzowe, gwintowane, spawane | Wpływa na metodę instalacji i dostępność konserwacji |
Precyzyjne dopasowanie tych parametrów do warunków projektowych systemu zmniejsza ryzyko awarii i optymalizuje koszty cyklu życia. W środowiskach o wysokim ciśnieniu lub wysokiej temperaturze dobór materiałów i konstrukcja gniazda stają się szczególnie istotne.
Zasuwy są stosowane w wielu gałęziach przemysłu ze względu na ich prostą konstrukcję i niezawodną zdolność odcinania. W systemach uzdatniania wody i wodociągach zasuwy są powszechnie instalowane na głównych liniach dystrybucyjnych, gdzie wymagana jest pełna przepustowość i mała strata ciśnienia.
W sektorze ropy i gazu zasuwy są stosowane w operacjach na górnym, środkowym i końcowym etapie przepływu. Ich zdolność do wytrzymywania wysokich ciśnień i temperatur sprawia, że nadają się do rurociągów ropy naftowej, jednostek rafineryjnych i obiektów magazynowych. Normy przemysłowe, takie jak API i ASME, często regulują ich projektowanie i testowanie w tych środowiskach.
Zakłady wytwarzające energię wykorzystują zasuwy w systemach wody zasilającej kotły, liniach parowych i obwodach chłodzenia. W tym przypadku preferowane są zasuwy z metalowym gniazdem ze względu na ich odporność na cykle termiczne i media ścierne. Zakłady przetwórstwa chemicznego wykorzystują również zasuwy, gdzie wymagana jest zgodność chemiczna i szczelne zamknięcie.
We wszystkich tych branżach stałym wymogiem jest niezawodna izolacja, a nie modulacja przepływu, co podkreśla znaczenie prawidłowego pozycjonowania zaworów i praktyk operacyjnych.
Wybór zasuwy rozpoczyna się od dokładnego zrozumienia warunków pracy, w tym ciśnienia, temperatury, rodzaju medium i częstotliwości uruchamiania. Nadmierna specyfikacja zwiększa koszty bez dodatkowych korzyści, podczas gdy niedostateczna specyfikacja wprowadza ryzyko operacyjne.
Praktyki konserwacyjne skupiają się na okresowej kontroli gwintów trzpienia, integralności uszczelnienia i stanu gniazda. Ponieważ zasuwy nie są przeznaczone do dławienia, należy unikać częściowego otwierania podczas pracy, aby zapobiec wibracjom i uszkodzeniu gniazda.
Ocena wydajności często obejmuje testy hydrostatyczne, testy szczelności gniazd i kontrolę wymiarową podczas rozruchu. Monitorowanie wymagań dotyczących momentu obrotowego i skuteczności uszczelnienia w całym okresie użytkowania pozwala na wczesne wykrycie zużycia lub niewspółosiowości.
P: Czym różni się zasuwa od zaworu kulowego w zakresie kontroli przepływu?
Odp.: Zasuwa zasuwowa wykorzystuje ruch liniowy do podnoszenia lub opuszczania zasuwy, zapewniając przepływ o pełnym przekroju po otwarciu i minimalną utratę ciśnienia. Zawór kulowy wykorzystuje ruch obrotowy i lepiej nadaje się do szybkiego działania, ale w zależności od konstrukcji może powodować większe opory przepływu.
P: Jak należy zainstalować zasuwę, aby zapewnić długoterminową niezawodność?
Odp.: Zasuwy powinny być instalowane całkowicie otwarte lub całkowicie zamknięte podczas pracy systemu, wyrównane z liniami środkowymi rurociągu i podparte, aby uniknąć naprężeń zewnętrznych. Niezbędne jest prawidłowe ustawienie trzpienia i przestrzeganie specyfikacji momentu obrotowego.
P: Jak często należy konserwować zasuwy w instalacjach przemysłowych?
Odp.: Częstotliwość konserwacji zależy od warunków pracy, ale zaleca się okresową kontrolę, szczególnie w środowiskach o wysokiej temperaturze lub korozyjnym. Rutynowa jazda na rowerze pomaga zapobiegać zatarciom trzpienia i degradacji uszczelnienia.
Zawory odcinające pozostają podstawowym elementem kontroli płynów przemysłowych ze względu na ich prostotę konstrukcyjną, możliwość pełnego przepływu i niezawodne działanie odcinające. Gdy parametry techniczne, warunki stosowania i praktyki konserwacji są odpowiednio dopasowane, zasuwy zapewniają długą żywotność i przewidywalne działanie.
W miarę ewolucji standardów produkcyjnych i postępu technologii materiałowych, zasuwy dostosowują się do coraz bardziej wymagających środowisk operacyjnych.Zawór Zhongguanakoncentruje się na dostarczaniu rozwiązań w zakresie zasuw zasuwowych zaprojektowanych tak, aby spełniały międzynarodowe standardy, jednocześnie spełniając praktyczne wymagania branżowe.
Aby uzyskać dodatkowe szczegóły techniczne, wskazówki dotyczące zastosowań lub wsparcie specyficzne dla projektu,skontaktuj się z namiaby omówić, w jaki sposób produkty Zhongguan Valve można zintegrować z systemem rurociągów z pewnością i wydajnością.
-
