Wprowadzenie koncentrycznych zaworów motyla

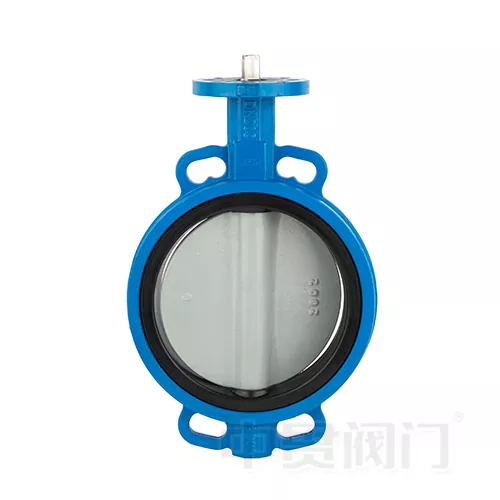

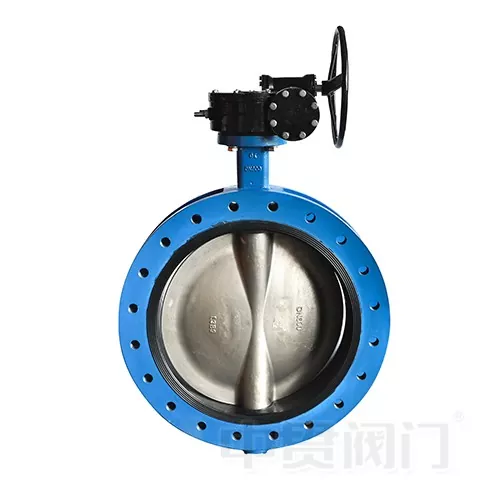

Koncentryczny zawór motyla jest rodzajemZawór motylaz symetryczną strukturą projektową i niskim kosztem. Oś łodygi zaworu koncentrycznego zaworu motyla pokrywa się z linią środkową korpusu zaworu, a płyta zaworu jest w kształcie dysku i instalowana prostopadle do osi rurociągu. EPDM, FKM, PTFE, NBR są powszechnie stosowane w zaworze motyli.

Zasada pracy

Zasada działania koncentrycznego zaworu motyla oparta jest na obrotu 90 °. Gdy płyta zaworu obraca się wokół osi środkowej, aby była równoległa do rurociągu, zawór jest w stanie otwarta; Gdy obraca się do pozycji pionowej, zawór jest zamknięty. Uszczelka opiera się na elastycznym odkształceniu materiału siedzenia zaworu i ściśle pasuje do płyty zaworu.

Został przedstawiony w:

1. Efektywne: prosta struktura, niski koszt produkcji i opłacalny roztwór kontroli płynów.

2. Waszyka światła i elastyczna: waga tego samego kalibru wynosi zwykle tylko jedną trzecią wagi zaworu bramkowego, co sprawia, że ​​instalacja i konserwacja jest wygodniejsza.

3. Dobre uszczelnienie niskiego ciśnienia: szczególnie odpowiednie dla wody lub mediów powietrznych przy pn16 i niższych poziomach ciśnienia i normalnych warunkach temperatury.

Ale ma własne ograniczenie:

1. Zużycie: Ponieważ płyta zaworu i siedzenie zaworu są zawsze w kontakcie podczas procesu otwierania i zamykania, długoterminowe użycie może łatwo spowodować zużycie na powierzchni uszczelniającej.

2. Ograniczona temperatura i odporność na ciśnienie: Miękkie materiały uszczelniające (takie jak guma) nie nadają się do wysokiej temperatury (> 150 ℃) lub warunków wysokiego ciśnienia i są podatne na starzenie i deformację.

3. Nie nadaje się do pożywki zawierających cząstki: Cząstki stałe mogą zarysować siedzisko zaworu i wpływać na efekt uszczelnienia.

Tak koncentrycznezawory motylisą powszechnie stosowane w pożywce wodnej lub w niektórych kwasach i alkaliach, ciśnienie w PN 16. Jeśli wahasz się wyboru siedzeń, możesz skontaktować się z nami z medium i temp. Nasz zespół technologiczny wybierze odpowiedni materiał do twojego projektu.
