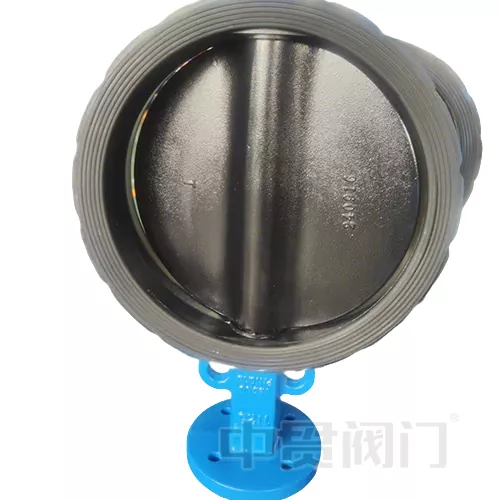

EN593 Standardowy zawór motyla

Jako ważna specyfikacja w dziedzinie zastawek przemysłowych w Europie standard projektowania EN593 zapewnia systematyczne ramy do projektowania, produkcji i testowania metalowych zaworów motyla. Artykuł ten głęboko przeanalizuje podstawowe wymagania standardu i zbada techniczne zalety zaworów motyla, które spełniają ten standard (standardowy standardowy zastawek motyla EN93) w scenariuszach przemysłowych.

Podstawowe specyfikacje standardu EN593

EN593 został opracowany przez Europejski Komitet Standaryzacji (CEN) i ma zastosowanie do projektowania metalowych zaworów motyla w systemach rurociągowych z kołnierzami lub spawami, obejmując funkcje izolacji, regulacji i kontroli. Jego techniczne wydarzenia obejmują:

Zakres ciśnienia i wielkości:

1. Ciśnienie nominalne (PN): 2,5 do 40 barów; American Standard Grade (klasa): 150 do 300;

2. Nominalna średnica (DN): DN20 do DN2400, z maksymalnym wsparciem konstrukcji o średnicy 2,4 metra (DN2400);

3. Zastosowania specjalne (takie jak kontrola procesu) wymagają odniesienia do standardów uzupełniających EN1349 i EN60534-2-1.

Wymagania materialne i strukturalne:

1. Korpus zaworu musi być wykonany z metalu odpornego na korozję (takiego jak stal węglowa, stal nierdzewna lub stal dupleksowa) i spełniać certyfikat materiału EN 10204;

2. Trzędnik zaworu i płyta motyla musi mieć wytrzymałość skrętną, a uszczelnienie gniazda zaworu muszą być przystosowane do uszczelnień miękkich (EPDM/FKM) lub twardych uszczelnień metalowych;

3. Wymiary połączenia kołnierza ściśle przestrzegają standardu EN 558, aby zapewnić globalną zamienność.

Specyfikacje testu wydajności:

1. Test uszczelniający: Zgodnie ze standardem ISO 5208, zero wycieku osiąga się przy 1,1 -krotnym ciśnieniu znamionowym;

2. Weryfikacja momentu obrotowego roboczego: Po zainstalowaniu siłownika musi przejść 1000 testów cyklu otwierania i zamykania, a fluktuacja momentu obrotowego wynosi ≤5%;

3. Test wytrzymałości ciśnienia: Korpus zaworu musi wytrzymać próbę ciśnienia hydrostatycznego 1,5 -krotnego ciśnienia PN przez 3 minuty bez deformacji

Ouren593 Standardowy standard zaworu motyla ściśle przestrzega tych standardów, jeśli potrzebujesz potwierdzenia innego standardu, po prostu skontaktuj się z nami.

Zalety techniczne

Zalety techniczne:

Zawór motyli, który jest zgodny ze standardem EN593 (standardowy zawór motyla EN593) działa dobrze w następujących scenariuszach:

Zdolność adaptacyjna do trudnych mediów:

1. Dzięki optymalizacji powierzchni płyty motyli za pomocą halar, PTFE lub poszycie metalowego może wytrzymać silny kwas, wysokotemperaturowy para i ścierne ziarniste media13;

2. Na przykład zawór DN1600 może wytrzymać korozję H2S w warunkach 150 ℃ i PN16 przez długi czas w układzie odzyskiwania siarki rośliny petrochemicznej.

Projekt uszczelnienia o wysokiej wydajności:

1. Dwukierunkowa struktura uszczelniająca (podwójna mimośrodowa lub potrójna mimośrodowa) zmniejsza tarcie otwierania i zamykania i wydłuża żywotność fotela zaworu;

2. Poziom wycieku siedzenia zaworu miękkiego dociera do klasy VI (uszczelka na poziomie bąbelkowym), a twarda uszczelka spełnia standard bezpieczeństwa pożarowego (API 607).

Inteligentny potencjał aktualizacji

1. Standaryzowany interfejs wału kwadratowego ISO5211 (F05-F25) obsługuje szybką integrację siłowników elektrycznych/pneumatycznych;

2. W połączeniu z przemysłowym Internetem przedmiotów (IIOT), moment ostrzegawczy zaworu, temperaturę i wyciek można monitorować w czasie rzeczywistym.
