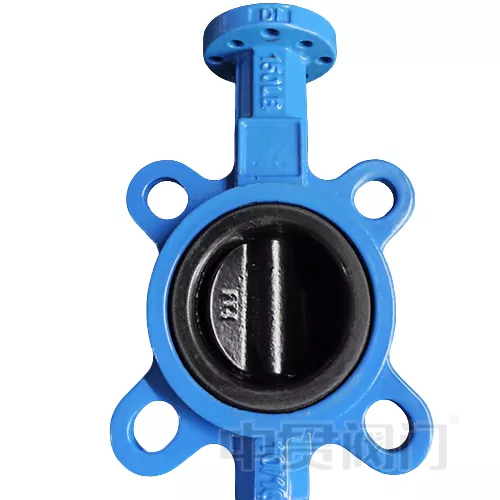

Zawór motylkowy z powłoką halarową

Zawór motylkowy z powłoką Halar został zaprojektowany z myślą o ekstremalnych środowiskach chemicznych i wykorzystuje powłokę Halar (ECTFE) na powierzchni dysku, aby uzyskać doskonałą odporność na korozję. Z zakresem temperatur roboczych od -40 ℃ do 150 ℃ (konkretne zastosowanie temp. wymaga również uwzględnienia materiałów gniazda) i grubością 0,5–1,2 mm.

Podstawowa funkcja powłoki HALAR

HALAR (kopolimer etylenu i chlorotrifluoroetylenu, ECTFE) to wysokowydajny fluoropolimer, który równomiernie pokrywa powierzchnię płytki motylkowej w procesie natryskiwania elektrostatycznego, tworząc gęstą warstwę ochronną o grubości 0,5 ~ 1,2 mm. W przepustnicy talerzowej z powłoką Halar podstawowe funkcje tej powłoki obejmują:

1. Odporność na korozję chemiczną: wytrzymuje 98% kwas siarkowy, 37% kwas solny, mocne zasady (takie jak 50% NaOH) i rozpuszczalniki organiczne (takie jak aceton, ksylen), a szybkość korozji jest mniejsza niż 0,01 mm/rok;

2. Odporność na temperaturę: zakres temperatur długotrwałego użytkowania -40 ℃ ~ 150 ℃, krótkotrwała odporność na szok termiczny 180 ℃;

3. Niska przepuszczalność: Struktura molekularna jest gęsta, co zapobiega korozji metalowego podłoża płyty motylkowej w wyniku średniej penetracji;

4. Odporność na zużycie i zapobieganie przywieraniu: Współczynnik tarcia powierzchni wynosi zaledwie 0,3, co zmniejsza przyczepność mediów ziarnistych i wydłuża cykl konserwacji.

5. W porównaniu z powłokami PTFE lub PP wytrzymałość mechaniczna HALAR jest zwiększona o ponad 50%, szczególnie w warunkach częstego otwierania i zamykania, co może zapobiec pękaniu i odpadaniu powłoki.

Optymalizacja strukturalna:

Aby dostosować się do właściwości fizycznych powłoki HALAR, nasza przepustnica talerzowa z powłoką Halar przyjmuje ukierunkowaną konstrukcję:

1. Precyzyjna obróbka płyty motylkowej: Materiał podstawowy wykonany jest ze stali nierdzewnej 316L lub stali duplex, a chropowatość powierzchni wynosi ≤Ra3,2 μm w wyniku toczenia CNC, zapewniając jednolitą podstawę przyczepności powłoki. Krawędź płytki motylkowej jest zaokrąglona, ​​aby uniknąć koncentracji naprężeń w powłoce.

2. Dwukierunkowy system uszczelnień: Z miękkim uszczelnieniem gniazda zaworu z EPDM lub FKM tworzy z powłoką HALAR „sztywno-elastyczny kompozyt” powierzchnię uszczelniającą, osiągającą dwukierunkowy zerowy wyciek przy ciśnieniu ≤PN16 (zgodnie z normą ISO 5208).

3. Adaptacja napędu ISO5211: Górna część trzpienia zaworu jest wyposażona w kwadratowy interfejs wału (zgodnie z normą ISO5211 F05-F10), który można bezpośrednio zainstalować z siłownikami pneumatycznymi/elektrycznymi, a błąd wyjściowy momentu obrotowego wynosi ≤5%.

Stosowane media i typowe scenariusze

Przepustnica talerzowa z powłoką halarową przeznaczona jest do następujących mediów:

1. Mocny kwas/zasada: taki jak roztwór do galwanizacji (zawierający kwas chromowy), mokry chlor gazowy w procesie chloro-alkalicznym, koncentrat kwasu fosforowego;

2. Rozpuszczalniki organiczne: półprodukty petrochemiczne, takie jak benzen, estry, ketony itp.;

3. Środki utleniające: nadtlenek wodoru (stężenie ≤50%), roztwór podchlorynu sodu;

4. Płyn o wysokiej czystości: środek czyszczący CIP/SIP w przemyśle farmaceutycznym, dostarczanie ultraczystej wody.
