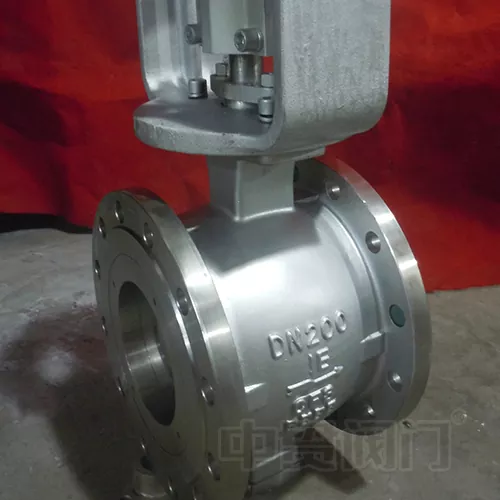

Zawór kulowy z portem V ze stali nierdzewnej

Zawór kulowy z portem V ze stali nierdzewnej Zhongguan to wysokowydajny zawór przemysłowy zaprojektowany specjalnie z myślą o precyzyjnej modulacji przepływu i trudnych warunkach pracy. Wykonany z najwyższej jakości stali nierdzewnej i wyposażony w zaawansowaną geometrię kuli w kształcie litery V, doskonale radzi sobie z płynami korozyjnymi, systemami wysokotemperaturowymi i wysokociśnieniowymi oraz złożonymi mediami zawierającymi zawieszone cząstki stałe lub materiały włókniste.

Zawór ten znajduje szerokie zastosowanie w rafinacji petrochemicznej, energetyce, przetwórstwie metalurgicznym, produkcji żywności i napojów, produkcji farmaceutycznej, przemyśle celulozowo-papierniczym oraz ochronie środowiska. Jest powszechnie uznawany za doskonałą integralność uszczelnienia, wyjątkową odporność na zużycie i wydłużoną żywotność, co czyni go niezbędnym elementem nowoczesnych systemów kontroli procesów.

Podstawowe cechy konstrukcyjne i zalety techniczne

1. Precyzyjna geometria kulki V-Port zapewniająca dokładną kontrolę

Kontur w kształcie litery V wykonany w powierzchni kuli umożliwia bardzo precyzyjną charakterystykę przepływu, oferując zarówno liniowe, jak i stałoprocentowe krzywe kontroli. Dzięki współczynnikowi regulacji przekraczającemu 100:1 zawór ten idealnie nadaje się do zastosowań wymagających rygorystycznej regulacji procesu, takich jak kontrola zasilania reaktora i równoważenie współczynnika przepływu.

2. Samoczyszczące działanie ścinające zapobiega zatykaniu

Gdy kula z portem V obraca się, ostra krawędź karbu w kształcie litery V generuje silny efekt ścinający, który skutecznie przecina włókna, włókna celulozowe, zawiesiny i cząstki stałe porywane w strumieniu płynu. To wyjątkowe działanie samooczyszczające zapobiega gromadzeniu się mediów i zatykaniu się zaworów, zapewniając wyraźną przewagę w trudnych zastosowaniach, w których wykorzystuje się papier, szlam, ścieki i inne płyny zawierające ciała stałe.

3. Wysokiej jakości metalurgia i zaawansowane hartowanie powierzchni

• Materiały podstawowe: Korpusy zaworów i kulki są dostępne w wersjach ze stali nierdzewnej wysokiej jakości, w tym 304, 316 i CF8M (CF3M), zapewniających doskonałą odporność na szeroką gamę mediów korozyjnych.

• Ulepszanie powierzchni: W przypadku bardzo wymagających warunków powierzchnie uszczelniające można wzmocnić powłokami z węglika wolframu lub ceramiki nałożonymi za pomocą technologii natryskiwania cieplnego paliwa tlenowego o dużej prędkości (HVOF). Dzięki tej obróbce uzyskuje się twardość powierzchni do HRC 65 lub wyższą, radykalnie poprawiając odporność na erozję, ścieranie i zacieranie oraz wydłużając żywotność o kilka razy w porównaniu z niepowlekanymi alternatywami.

4. Wiele rozwiązań uszczelniających dla ekstremalnych temperatur i ciśnień

W zależności od konkretnych wymagań serwisowych oferujemy szereg konfiguracji uszczelnień:

• Miękkie uszczelnienie (PTFE/PPL): Idealne do zastosowań w temperaturze otoczenia, pod niskim ciśnieniem i w przypadku mediów czystych, osiągające współczynniki wycieków tak niskie jak klasa VI (zero widocznych wycieków).

• Metalowe uszczelnienie twarde (metal-metal): Zaprojektowane do zastosowań w wysokich temperaturach do 450°C (842°F), systemów wysokociśnieniowych i mediów ściernych, utrzymując stabilną szczelność na poziomie klasy IV do VI.

• Elastyczna uszczelka z kompozytu grafitowego: Łączy w sobie doskonałą odporność na wysoką temperaturę z korzystną elastycznością, dzięki czemu szczególnie nadaje się do systemów parowych i olejów termicznych.

5. Standaryzowane uruchamianie i integracja inteligentnego sterowania

• Kołnierz montażowy zgodny z normą ISO 5211: Umożliwia bezpośrednią, beznarzędziową instalację siłowników elektrycznych, pneumatycznych lub z przekładnią ślimakową, obsługując sygnały analogowe 4–20 mA i protokoły komunikacji magistrali cyfrowej (takie jak Profibus, Modbus i Foundation Fieldbus) w celu bezproblemowej integracji z zautomatyzowanymi systemami sterowania DCS i PLC.

• Trzpień zaprojektowany pod kątem bezpieczeństwa: Posiada konstrukcję odporną na wydmuchanie w połączeniu ze zintegrowanym mechanizmem blokującym z ogranicznikiem, zapewniającym bezpieczną i niezawodną pracę nawet w warunkach skokowego ciśnienia.

6. Wszechstronne metody połączeń i konfiguracje strukturalne

• Typy połączeń: Dostępne w wersjach kołnierzowych (RF, FF), typu waflowego/z końcówkami, gwintowanych (NPT, BSP), z końcówkami do spawania kielichowego i do spawania doczołowego, zgodne z głównymi międzynarodowymi normami dotyczącymi rur, w tym ANSI, DIN, JIS i GB.

• Opcje konstrukcyjne: Oferowane w standardowej konfiguracji sterowania z portem V, a także z konstrukcjami uszczelnień z podwójnym gniazdem do dwukierunkowego odcinania lub zastosowań cyklicznych o wysokiej częstotliwości.

Typowe branże zastosowań i scenariusze

Szybki przewodnik po wyborze – pomoc w wyborze odpowiedniego zaworu

Aby ułatwić dokładny dobór zaworu, zalecamy podanie naszemu zespołowi technicznemu następujących parametrów pracy:

• Charakterystyka mediów: Nazwa, korozyjność, zawartość substancji stałych (rodzaj i stężenie), lepkość

• Warunki pracy: Zakres ciśnienia roboczego, zakres temperatur, wymagany współczynnik przepływu (Cv/Kv)

• Wymagania dotyczące sterowania: żądana charakterystyka przepływu (liniowa/stałoprocentowa), typ siłownika (ręczny/elektryczny/pneumatyczny), preferencje sygnału sterującego

• Specyfikacje połączeń: Wartość kołnierza, zestawienie rur, typ połączenia końcowego

Nasz doświadczony personel inżynieryjny oferuje bezpłatne obliczenia wymiarowe i usługi projektowania rozwiązań niestandardowych, aby zapewnić optymalną wydajność zaworu dla konkretnego zastosowania.

Zapewnienie jakości i standardy produkcyjne

• Zgodność: wyprodukowano zgodnie z międzynarodowymi normami, w tym ISO 9001, API 6D, API 607 ​​(ognioodporność) i GB/T 12237.

• Rygorystyczne testy: każdy zawór przechodzi 100% testy ciśnienia hydrostatycznego, kontrolę szczelności gniazda i analizę spektralną materiału, aby zagwarantować dostawę pozbawioną wad.

• Identyfikowalność: W przypadku zapisów dotyczących jakości prowadzona jest pełna identyfikowalność materiałów i kompleksowa dokumentacja kontroli.

Obsługa posprzedażna i zobowiązanie gwarancyjne

1. Okres gwarancji: 12 miesięcy od daty uruchomienia, obejmująca wady produkcyjne.

2. Dożywotnia pomoc techniczna: Bezpłatny dostęp do naszego zespołu inżynierów w celu rozwiązywania problemów, wskazówek dotyczących konserwacji i zaleceń dotyczących części zamiennych przez cały okres użytkowania zaworu.

3. Reakcja awaryjna: Priorytetowe 48-godzinne wsparcie na miejscu lub zdalne w przypadku krytycznych awarii systemu.

Dlaczego warto wybrać Zhongguan?

• Ponad 18 lat doświadczenia w produkcji specjalistycznych zaworów

• Eksportowane do ponad 30 krajów na pięciu kontynentach

• Pełna możliwość dostosowywania – niestandardowe rozmiary, stopy specjalne i niestandardowe powłoki dostępne na życzenie

• Ścisła kontrola procesu z w pełni udokumentowaną identyfikowalnością jakości

• Konkurencyjne ceny z bezpośrednią dostawą fabryczną – bez dopłat pośrednich

Zawór Zhongguan – precyzyjna inżynieria dla każdego wyzwania związanego z przepływem.

Aby uzyskać szczegółowe arkusze danych technicznych, rysunki CAD lub indywidualną pomoc w wyborze, prosimy o kontakt z naszym zespołem sprzedaży. Z niecierpliwością czekamy na zbudowanie z Tobą długoterminowej współpracy.
