Zawory motylisą niezbędnymi komponentami w różnych zastosowaniach przemysłowych, zapewniając wydajną kontrolę przepływu w systemach rurociągów. Ich prosta konstrukcja, niezawodność i opłacalność sprawiają, że są popularnym wyborem do regulacji płynów i gazów. Poniżej rozkładamy strukturę, zasadę pracy i kluczowe specyfikacje zaworów motyla, aby pomóc Ci zrozumieć ich funkcjonalność i zalety.

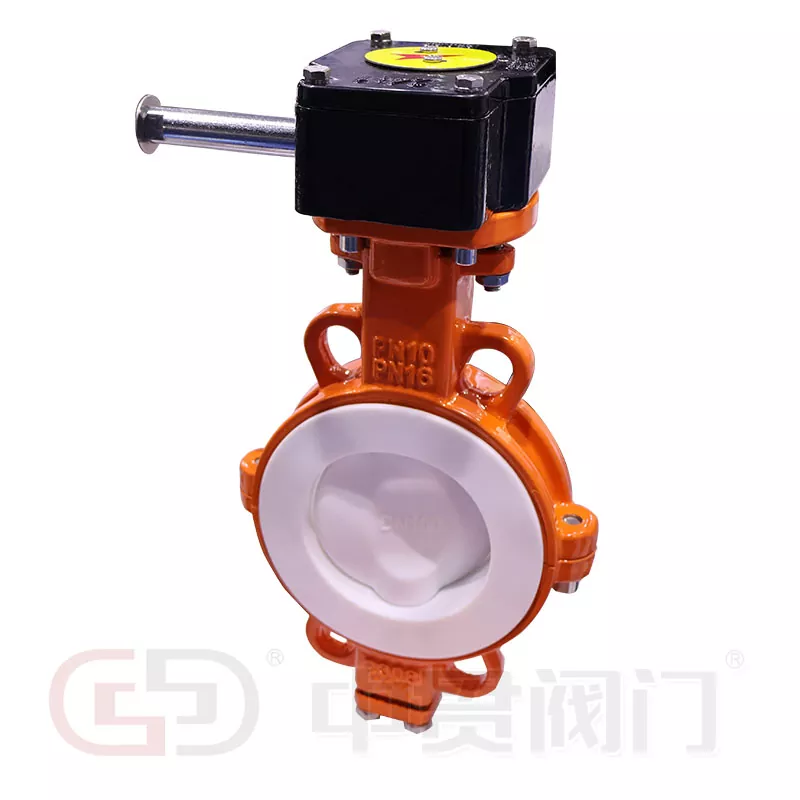

Zawór motyla składa się z kilku podstawowych części:
Ciało: Zazwyczaj wykonane z materiałów takich jak żeliwa, stal nierdzewna lub PCV, ciało mieści wewnętrzne elementy.
Dysk: Okrągły dysk zamontowany na obracającym się wale, który kontroluje przepływ poprzez obrót w korpusie zaworu.
Trzon: Łączy płytę z siłownikiem i umożliwia obrót.
Siedziba: Zapewnia ciasne uszczelnienie między dyskiem a ciałem po zamknięciu zaworu. Typowe materiały obejmują EPDM, Viton lub PTFE.
Aparat: Obsługuje zawór ręcznie, elektrycznie lub pneumatycznie w celu obrócenia dysku.
Działanie zaworu motyli jest proste. Gdy siłownik obraca łodygę, dysk porusza się równolegle lub prostopadle do przepływu. W pozycji otwartej dysk wyrównuje się z przepływem, umożliwiając minimalny spadek ciśnienia. Po zamknięciu dysk obraca się o 90 stopni, aby całkowicie zablokować przepływ. Operacja ćwierć obrotu zapewnia szybkie wyłączenie lub regulacje, dzięki czemu zawory motyli są idealne do zastosowań wymagających szybkiej reakcji.
Zawory motyli są dostępne w różnych rozmiarach, ocen ciśnienia i materiałach dostosowanych do różnych wymagań. Poniżej znajduje się szczegółowy przegląd standardowych specyfikacji:
Tabela 1: StandardZawór motylaSpecyfikacje
| Parametr | Bliższe dane |
|---|---|
| Zakres rozmiarów | 2 cale do 48 cali |
| Ocena ciśnienia | Do 740 psi (klasa 150/300) |
| Zakres temperatur | -40 ° F do 600 ° F (-40 ° C do 315 ° C) |
| Materiały ciała | Żeliwo, stal nierdzewna, żelazo plastyczne, PVC |
| Materiały dyskowe | Ze stali nierdzewnej, brąz aluminiowy, powleczony |
| Materiały do siedzenia | EPDM, NBR, Viton, PTFE |
| Typy operacyjne | Dźwignia, sprzęt, elektryczne, pneumatyczne siłowniki |
Lista wspólnych aplikacji:
Systemy oczyszczania wody i ścieków
Przemysł chemiczny i petrochemiczny
HVAC i systemy ochrony przeciwpożarowej
Przetwarzanie żywności i napojów
Zastosowania farmaceutyczne i sanitarne
Zawory motyli oferują kilka korzyści, w tym kompaktową konstrukcję, lekką konstrukcję i niskie wymagania konserwacyjne. Ich zdolność do radzenia sobie z dużymi przepływami przy minimalnym spadku ciśnienia sprawia, że są lepsze od wielu alternatywnych typów zaworów. Ponadto wszechstronność zaworu motyla pozwala mu dobrze działać zarówno w zastosowaniach dławionych, jak i włączających/wyłączanych.
Wybierając zawór motyla, rozważ czynniki takie jak kompatybilność płynów, oceny temperatury ciśnieniowej i metoda uruchamiania, aby zapewnić optymalną wydajność. Dzięki solidnej budowie i wydajnej pracy zawory motyli pozostają najlepszym wyborem dla inżynierów i profesjonalistów z branży na całym świecie.
