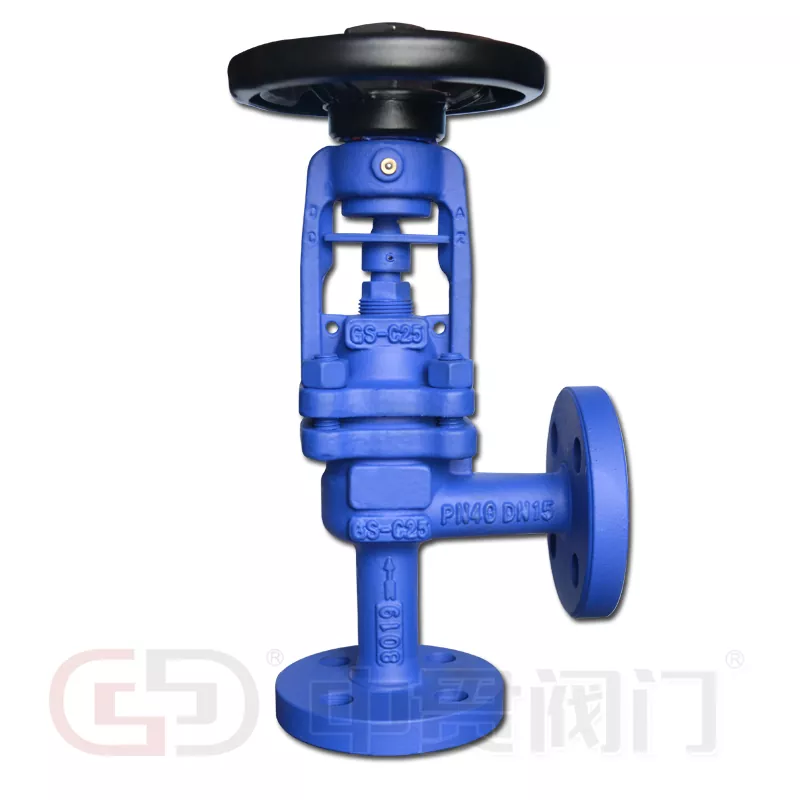

Standardowy zawór kątowy DIN z uszczelnionym zaworem kulowym

Uszczelniony zawór kulowy z mieszkiem zgodnym ze standardem DIN stanowi kluczową ewolucję w technologii kontroli płynów. W przeciwieństwie do tradycyjnych zaworów o układzie prostym, ta konstrukcja z korpusem kątowym w sposób naturalny rozwiązuje ograniczenia przestrzenne i problemy związane z drenażem, typowe dla złożonych sieci rurociągów. Przekierowując przepływ pod kątem 90 stopni, eliminuje potrzebę stosowania dodatkowej armatury kolankowej, redukując spadek ciśnienia i koszty instalacji.

Opis produktu i dane techniczne

Ten zgodny z normą DIN zawór kątowy z uszczelnieniem mieszkowym łączy w sobie oszczędzający miejsce układ kątowy z wielowarstwowym metalowym uszczelnieniem mieszkowym. Jest to preferowany wybór w przypadku krytycznych zadań izolacyjnych w instalacjach oleju termicznego, pary przegrzanej i gazów niebezpiecznych.

• Materiały konstrukcyjne

Korpus/Maska: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Mieszki: SS304, SS316, SS316L, SS310S, Hastelloy C

Siedzisko i tarcza: stal nierdzewna z napawaniem stellitem (opcjonalnie)

• Rozmiar i zakres ciśnienia

Zakres rozmiarów: DN15 – DN400

Ciśnienie znamionowe: PN16 – PN40

Zakres temperatur: ≤600°C

• Typowe zastosowania i media

Instalacje: Instalacje gorącego oleju, instalacje parowe, instalacje ciepłej i zimnej wody, instalacje amoniaku.

Media: Para wodna, gazy technologiczne, gorąca woda, olej termalny, amoniak, płyny przenoszące ciepło.

Podstawowe zalety

Metalowy element uszczelniający mieszkowy

Sercem tego zaworu jest hydraulicznie formowany, wielowarstwowy mieszek metalowy. Eliminuje to dynamiczne uszczelnienie na trzpieniu, całkowicie zapobiegając wyciekom zewnętrznym. W przeciwieństwie do konwencjonalnych zaworów składających się wyłącznie z dławnicy, konstrukcja mieszkowa zapewnia zerową emisję ulotną – co jest krytyczne w przypadku instalacji wrażliwych na środowisko i charakteryzujących się dużą niezawodnością.

Zoptymalizowana geometria tarczy

Stożkowy, opływowy profil dysku zapewnia liniową charakterystykę przepływu i szczelne odcięcie (do klasy szczelności VI). Taka konstrukcja zmniejsza erozję i wibracje, znacznie wydłużając żywotność w porównaniu do standardowych zaworów kulowych.

Redundantny system uszczelnień (mieszki + uszczelnienie)

Stosujemy architekturę z podwójnym uszczelnieniem. Podstawowym uszczelnieniem jest mieszek metalowy. Jeżeli mieszek kiedykolwiek ulegnie awarii (jest to niezwykle rzadkie zjawisko), dodatkowe uszczelnienie z PTFE lub grafitu zapewnia natychmiastowe dodatkowe uszczelnienie, zapewniając nieprzerwane bezpieczeństwo instalacji.

Smarownica do smarowania

Zintegrowana smarowniczka umożliwia bezpośrednie smarowanie w trakcie eksploatacji zespołu trzpienia, nakrętki trzpienia i tulei. Zmniejsza to moment obrotowy i zapobiega zacieraniu się w zastosowaniach wymagających dużej liczby cykli.

Ergonomiczne pokrętło

Zaprojektowane z antypoślizgowymi krawędziami i optymalną średnicą, koło ręczne zmniejsza zmęczenie operatora i zapewnia płynną, precyzyjną modulację. Wytrzymała konstrukcja jest odporna na uszkodzenia spowodowane uderzeniami w trudnych warunkach przemysłowych.

Pytania i odpowiedzi – praktyczne informacje dotyczące zamówień

P: Czy masz MOQ?

Odp.: Nie, nie mamy minimalnej ilości zamówienia. Nawet jeśli potrzebujesz tylko jednej sztuki, wyprodukujemy ją i dostarczymy. Jako elastyczna fabryka, dostarczaliśmy już pojedynczy zawór bezpieczeństwa do obsługi pilnych prac konserwacyjnych klienta.

P: Czy możesz podać inne standardy?

O: Tak. Chociaż naszą podstawową wiedzą jest zawór kulowy z uszczelnieniem kątowym DIN zgodny z normą DIN, na życzenie możemy produkować według innych standardów (ANSI, BS, JIS). Wystarczy podać wymagany standard i klasę ciśnienia naszemu zespołowi dostawców.

P: Czy mogę otrzymać rysunek zaworów zapytań?

Odp.: Tak, ale należy pamiętać, że przygotowanie rysunku wymaga trochę czasu. W harmonogramie projektu uwzględnij wystarczający czas realizacji. W przypadku zaworów specjalnych, nietypowych lub o szerokim zakresie (np. DN400 lub stopów specjalnych) nie zawsze możemy dostarczyć rysunki, ponieważ żadna pojedyncza fabryka nie produkuje wszystkich typów zaworów. Jednakże dla wszystkich standardowych konfiguracji DIN dostępne są rysunki pełnowymiarowe oraz rysunki P&ID.

P: Jak długo czeka się na wycenę?

Odp.: Zwykle w ciągu 24 godzin w przypadku standardowych zapytań. W przypadku zaworów specjalnych (np. wysokostopowych lub o niestandardowych klasach ciśnienia) należy odczekać do 48 godzin. Jako profesjonalny producent z Chin stawiamy na szybką reakcję.

P: A co z pakowaniem?

Odp.: W standardowym opakowaniu eksportowym zastosowano uszczelnione drewniane skrzynki w celu ochrony przed korozją. W przypadku dużych rozmiarów (zwykle powyżej DN200) zawory mocuje się na paletach za pomocą folii stretch i bariery przeciw wilgoci. Całe opakowanie spełnia międzynarodowe standardy wysyłki.
