Zawór kulowy z uszczelnieniem kątowym zgodny z normą DIN

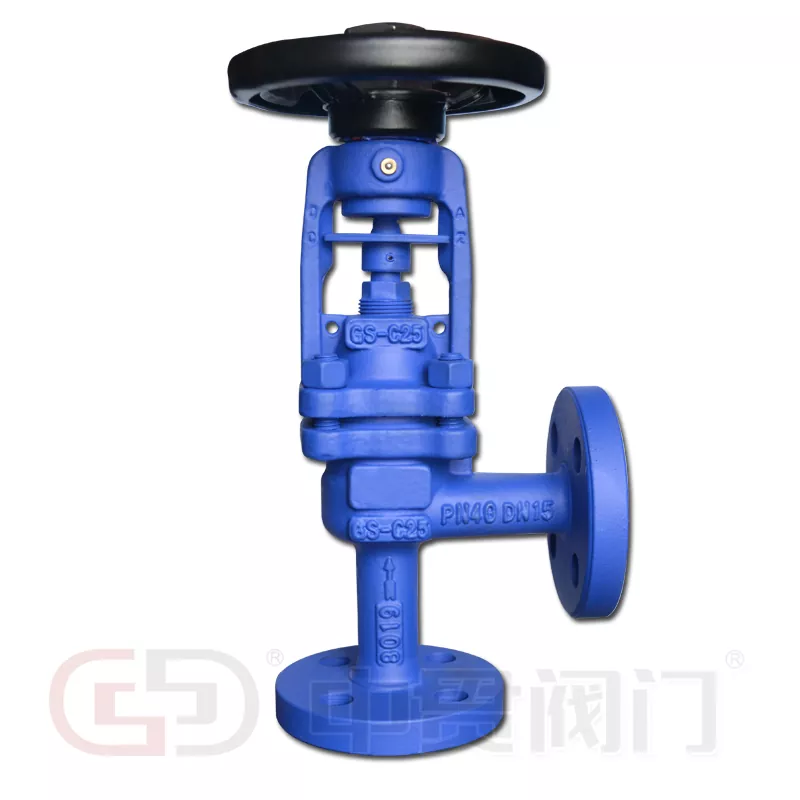

Zhongguan dostarczaZawór kulowy z uszczelnieniem kątowym zgodny z normą DINdo zakupu rurociągów przemysłowych, łączący konstrukcję korpusu o kącie 90° z metalowym uszczelnieniem trzpienia z mieszkiem do instalacji pary, oleju termicznego, gorącej wody, gazów procesowych i amoniaku. Zawór jest dostępny w wykonaniu z korpusu z żeliwa, żeliwa sferoidalnego, staliwa i stali nierdzewnej, z mieszkami w wykonaniu SS304, SS316, SS316L, SS310S i Hastelloy C. Określony zakres rozmiarów to DN15–DN400, ciśnienie znamionowe PN16–PN40 i podana maksymalna temperatura 600°C.

Projektowanie kątowe rurociągów przemysłowych

Korpus o układzie kątowym przekierowuje przepływ o 90°, integrując zmianę kierunku z konstrukcją zaworu. Takie rozwiązanie może wyeliminować oddzielne kolanko w kompatybilnych układach rur, zmniejszyć liczbę połączeń i uprościć instalację w ograniczonych przestrzeniach.

• Kompaktowe prowadzenie rurociągów:Integruje zmiany kierunku przepływu w lokalizacji zaworu.
• Regulacja przepływu:Dysk i gniazdo zaworu kulowego kontrolują przepływ mediów procesowych.
• Wydajność wyłączania:Konstrukcja gniazda wspiera izolację w przemysłowych systemach płynów.
• Dostęp konserwacyjny:Zespół pokrywy i trzpienia zapewnia dostęp do wewnętrznych elementów roboczych.

Struktura uszczelniająca z metalowym mieszkiem

Metalowy mieszek otacza ruchomy trzpień i rozszerza się lub kurczy podczas pracy zaworu. Tworzy barierę pomiędzy medium procesowym a środowiskiem zewnętrznym, zmniejszając zależność od konwencjonalnego uszczelnienia jako głównego uszczelnienia trzpienia.

Podwójne uszczelnienie z mieszkiem i uszczelnieniem

Układ uszczelniający łączy mieszek metalowy z wtórnym uszczelnieniem z PTFE lub grafitu.

• Uszczelnienie pierwotne:Mieszek ogranicza wyciek medium procesowego wzdłuż trzpienia zaworu.
• Uszczelnienie wtórne:Uszczelnienie stanowi dodatkową barierę w przypadku utraty integralności mieszka.
• Stabilność działania:Odpowiednie materiały mieszków i solidne wsparcie w zakresie projektowania mechanicznego w systemach narażonych na podwyższone temperatury i wielokrotne działanie zaworów.

Konfiguracja ta jest szczególnie istotna w zastosowaniach związanych z parą, olejem termicznym i gazem procesowym, gdzie ważna jest zewnętrzna kontrola wycieków.

Materiały i specyfikacje techniczne

Wybór materiału dla różnych warunków pracy

• GG25 i GGG40:Opcje z żeliwa i żeliwa sferoidalnego do przemysłowych instalacji wodociągowych i użyteczności publicznej w ramach odpowiednich parametrów eksploatacyjnych.
• 1.0619+N (GS-C25):Staliwo do zastosowań przemysłowych, w których występuje ciśnienie.
• 1.4308 (CF8) i 1.4408 (CF8M):Opcje ze stali nierdzewnej do zastosowań wymagających odporności na korozję.
• Miechy SS316L i SS310S:Alternatywne gatunki stali nierdzewnej do różnych środowisk chemicznych i termicznych.
• Mieszek Hastelloy C:Opcja stopu do wymagających zastosowań z mediami korozyjnymi.
• Napawanie stellitowe:Opcjonalna obróbka powierzchni gniazda i tarczy do zastosowań wymagających zwiększonej odporności na zużycie.

Media i zastosowania przemysłowe

Zawór kulowy z uszczelnieniem kątowym zgodny ze standardem DIN nadaje się do systemów przemysłowych wymagających zmiany kierunku przepływu, kontrolowanego przepływu płynu i zmniejszonego wycieku z trzpienia.

• Systemy parowe:Przemysłowa dystrybucja pary i obróbka cieplna — patrz takżeUszczelniony zawór kulowy z mieszkiem zgodnym z normą DIN.
• Obiegi oleju termicznego:Systemy wymiany ciepła pracujące w podwyższonych temperaturach – tzwStandardowy zawór kulowy DINjest powiązaną opcją wzoru prostego.
• Cyrkulacja wody:Rurociągi ciepłej i zimnej wody w obiektach przemysłowych.
• Rurociągi gazów procesowych:Systemy obsługi gazu, w których uszczelnienie trzpienia jest kluczowym czynnikiem projektowym.
• Instalacje amoniaku:Systemy procesowe wymagające odpowiedniej kompatybilności materiałowej.
• Instalacje grzewcze:Przemysłowe sieci wymiany ciepła wykorzystujące parę lub płyny termiczne.

Konfiguracja korpusu kątowego łączy zmiany kierunku przepływu i działanie zaworu w jednym zespole, dzięki czemu jest przydatna w kompaktowych układach rurociągów. Informacje na temat powiązanych komponentów rurociągu można znaleźć w dokumencieStandardowy zawór zwrotny DIN,Zasuwa standardowa DIN, orazFiltr siatkowy typu Y zgodny z normą DIN.

Kluczowe dane techniczne dotyczące doboru zaworu

Zawór kulowy z uszczelnieniem kątowym zgodny ze standardem DIN można ocenić na podstawie następujących parametrów roboczych i instalacyjnych:

1. Średni:Para, olej termiczny, woda, amoniak lub gaz procesowy.
2. Warunki pracy:Ciśnienie projektowe, normalna temperatura i maksymalna temperatura robocza.
3. Wymiary rurociągu:Rozmiar DN, typ połączenia i przestrzeń montażowa.
4. Wymagania materiałowe:Korpus, pokrywa, miech, gniazdo, tarcza i materiały opakowaniowe.
5. Funkcja zaworu:Regulacja przepływu, izolacja lub kombinacja obu.
6. Obowiązująca norma:Wymagana norma DIN, wymiary połączeń i wymagania kontrolne.

Produkcja i wsparcie techniczne Zhongguan

Zhejiang Zhongguan Valve Manufacture Co., Ltd.od ponad 19 lat koncentruje się na produkcji i dostawach zaworów, posiadając bazy produkcyjne w Tianjin i Wenzhou. Baza w Tianjin powstała w 2016 roku, a następnie w 2019 roku powstała spółka Zhejiang w Oubei, Yongjia, Wenzhou.

W swoim asortymencie posiadazawory motylkowe, zawory kulowe, zasuwy, zawory zwrotne, zawory stopowe, filtry siatkowe i zawory sterujące. Sprzęt produkcyjny obejmuje maszyny do sprawdzania ciśnienia zaworów, sprzęt do montażu gniazd zaworów, sprzęt do montażu tulei wału i sprzęt do znakowania zaworów.

Wsparcie techniczne obejmuje dobór zaworu w zależności od temperatury pracy i rodzaju medium. Inspekcje produkcyjne obejmują próby ciśnieniowe, a firma zapewnia roczną gwarancję z bezpłatną wymianą w przypadku potwierdzonych problemów związanych z jakością w ramach warunków świadczenia usług. Możesz także przejrzeć naszecertyfikatyIsprawy spółdzielcze.

Do przemysłowych systemów pary, oleju termicznego, wody i gazuStandardowy zawór kątowy DIN z uszczelnionym zaworem kulowymłączy w sobie korpus o kształcie kątowym, metalowe uszczelnienie trzpienia z mieszkiem i wiele opcji materiałowych do zastosowań w rurociągach przemysłowych. Poznaj pełnięStandardowy zawór przemysłowy DINzakres powiązanych elementów rurociągu.

Często zadawane pytania

Czy zawór można zamontować w dowolnej orientacji?

Instalacja powinna przebiegać zgodnie z kierunkiem przepływu wskazanym na korpusie zaworu. Korpus kątowy ma określone porty wlotowe i wylotowe, dlatego układ rurociągów musi odpowiadać zamierzonej ścieżce przepływu.

Jakie są wczesne oznaki zużycia lub uszkodzenia mieszka?

Zewnętrzny wyciek w okolicy trzpienia, niestabilne ciśnienie za zaworem lub zauważalna zmiana roboczego momentu obrotowego mogą wskazywać na zużycie mieszka. Uszczelnienie wtórne może zapewnić tymczasowe uszczelnienie, ale mieszek należy sprawdzić i wymienić w przypadku potwierdzenia uszkodzenia.

Czy zawór może być wyposażony w siłownik?

Zawór może być dostarczony z interfejsem montażowym dla kompatybilnych siłowników ręcznych, pneumatycznych lub elektrycznych. Wybór siłownika zależy od wymagań dotyczących momentu obrotowego, skoku i warunków pracy konkretnego rozmiaru zaworu.

Co należy sprawdzić podczas montażu kołnierza?

Sprawdź ustawienie kołnierza, typ uszczelki i kolejność dokręcania śrub. Nierównomierne obciążenie śrub może odkształcić korpus lub spowodować wyciek, szczególnie w przypadku większych średnic DN i wyższych ciśnień.

Czy zamienne miechy i elementy gniazda są dostępne osobno?

Do kompatybilnych modeli zaworów można dostarczyć zamienne elementy mieszkowe, gniazdo, tarczę i uszczelnienie. Wybór właściwej części zależy od pierwotnie określonego rozmiaru zaworu, ciśnienia znamionowego, materiału korpusu i materiału mieszków.Skontaktuj się z namiz oryginalną specyfikacją dotyczącą oferty wymiany.
