Zhongguan wspiera zakup zaworów przemysłowych za pomocąUszczelniony zawór kulowy z mieszkiem do obsługi pary, przeznaczony do rurociągów parowych, gdzie uszczelnienie trzpienia, zmiany temperatury i skuteczność odcięcia mają wpływ na dobór zaworu. Metalowy mieszek stanowi główną barierę uszczelniającą trzpień, podczas gdy dodatkowe uszczelnienie stanowi kolejną warstwę uszczelniającą. Gama produktów obejmuje średnice DN15–DN400 i PN16–PN40, z podaną maksymalną temperaturą roboczą 600°C.
Instalacje parowe narażają uszczelki trzonków zaworów na działanie podwyższonych temperatur, zmian ciśnienia oraz powtarzających się cykli ogrzewania i chłodzenia. Konwencjonalne uszczelnienie może ulegać zużyciu i wymagać okresowej regulacji. Konstrukcja z uszczelnieniem mieszkowym wykorzystuje elastyczny element metalowy pomiędzy trzpieniem zaworu a zespołem pokrywy, aby oddzielić obszar ruchomego trzpienia od medium procesowego.
Dolny koniec mieszka jest przyspawany do trzpienia, natomiast górny koniec jest zamocowany w zespole maski i nadwozia. Takie rozwiązanie ogranicza bezpośredni kontakt pomiędzy medium procesowym a obszarem uszczelnienia trzonu, dzięki czemu konstrukcja nadaje się do dystrybucji pary, linii pomocniczych kotłów, przemysłowych urządzeń grzewczych i rurociągów wymienników ciepła.
Zawór kulowy z uszczelnieniem mieszkowym do instalacji parowych jest szczególnie przydatny tam, gdzie zewnętrzna kontrola wycieków z trzpienia stanowi ważną część projektu rurociągu. Dobór materiału mieszków wpływa na odporność na temperaturę, korozję i ruchy cykliczne, natomiast materiały korpusu zaworu i oprawy decydują o zgodności ze środowiskiem procesowym.
W zaworze zastosowano dwa różne elementy uszczelniające trzpień. Metalowy mieszek tworzy główną barierę, a dodatkowe uszczelnienie zapewnia dodatkową ochronę w przypadku uszkodzenia głównego uszczelnienia.
Na integralność mieszka wpływa kompatybilność materiałowa, warunki ciśnienia i temperatury, narażenie na korozję oraz częstotliwość ruchu trzpienia. Powtarzający się ruch może przyczynić się do zmęczenia, natomiast nieodpowiednie media mogą przyspieszyć degradację materiału. Uszczelnienie wtórne zapewnia dodatkową osłonę, ale nie przywraca integralności strukturalnej uszkodzonego mieszka.
Ten układ uszczelnienia ma zastosowanie w instalacjach parowych, w których priorytetem jest ograniczenie rutynowych wycieków z uszczelnienia trzpienia. Ogólna wydajność zaworu zależy również od wewnętrznych powierzchni uszczelniających, ruchu trzpienia i wybranych materiałów.
W przypadku zadań izolacyjnych tarcza i gniazdo muszą zapewniać skuteczne odcięcie w określonych warunkach pracy. Wybór materiału gniazda i tarczy wpływa na odporność na zużycie i uszkodzenia powierzchni, natomiast opcjonalne napawanie Stellite można rozważyć tam, gdzie określone warunki pracy wymagają twardszej powierzchni uszczelniającej.
Typowe zastosowania obejmują rozgałęzienia dystrybucji pary, pomocnicze rurociągi kotła, obwody grzewcze i połączenia wymienników ciepła. Rozmiar zaworu i klasa ciśnienia powinny odpowiadać konstrukcji rurociągu i warunkom pracy.
Zawory kulowe mogą regulować przepływ poprzez zmiany położenia dysku. Jednakże ciągłe dławienie naraża tarczę i gniazdo na prędkość płynu, spadek ciśnienia i potencjalną erozję. Para zawierająca kondensat może powodować dodatkowe ryzyko zużycia w niektórych warunkach pracy.
W przypadku częstej regulacji wybór powinien uwzględniać oczekiwany zakres przepływu, różnicę ciśnień, częstotliwość roboczą i projekt wyposażenia. Jeżeli głównym zadaniem jest izolacja w pełni otwarta lub całkowicie zamknięta, priorytety wyboru mogą różnić się od tych w przypadku ciągłego dławienia.
Uszczelniony zawór kulowy mieszkowy do instalacji parowych jest dostępny z kilkoma korpusami, mieszkami i materiałami uszczelniającymi. Opcje te obsługują różne kombinacje odporności na temperaturę, odporności na korozję, wymagań mechanicznych i zagadnień związanych z konserwacją.
Opcje korpusów ze stali węglowej i żeliwa spełniają inne wymagania mechaniczne i operacyjne niż korpusy ze stali nierdzewnej. Jeśli chodzi o dobór mieszków, SS304, SS316, SS316L, SS310S i Hastelloy C oferują różne właściwości materiałowe pod kątem ekspozycji termicznej i chemicznej. Uszczelnienia z PTFE i grafitu stanowią alternatywne wtórne materiały uszczelniające dla różnych warunków pracy.
Normy te zapewniają punkty odniesienia dla konstrukcji zaworów, zgodności wymiarowej, połączeń kołnierzowych i testowania. Pomagają w ustaleniu podstaw technicznych do integracji zaworu z istniejącym rurociągiem parowym.
Podany asortyment produktów obejmuje średnice DN15–DN400, klasy ciśnienia PN16–PN40 i maksymalną podaną temperaturę roboczą 600°C.
Wyboru należy rozpocząć od ciśnienia i temperatury roboczej, a następnie warunków pary, oczekiwanej częstotliwości cykli, wymaganej wydajności odcięcia i wymiarów przyłącza rurociągu. Materiał korpusu i klasa ciśnienia określają główne parametry mechaniczne, natomiast stop mieszków i uszczelnienie wtórne spełniają wymagania dotyczące uszczelnienia trzpienia.
W przypadku pary wysokotemperaturowej kompatybilność materiałów i zależność ciśnienia od temperatury mają kluczowe znaczenie przy wyborze konfiguracji. Jeżeli zawór będzie często pracował, oczekiwana liczba cykli ruchu i charakter pracy regulacyjnej również wpływają na wymagania dotyczące mieszków i wyposażenia.

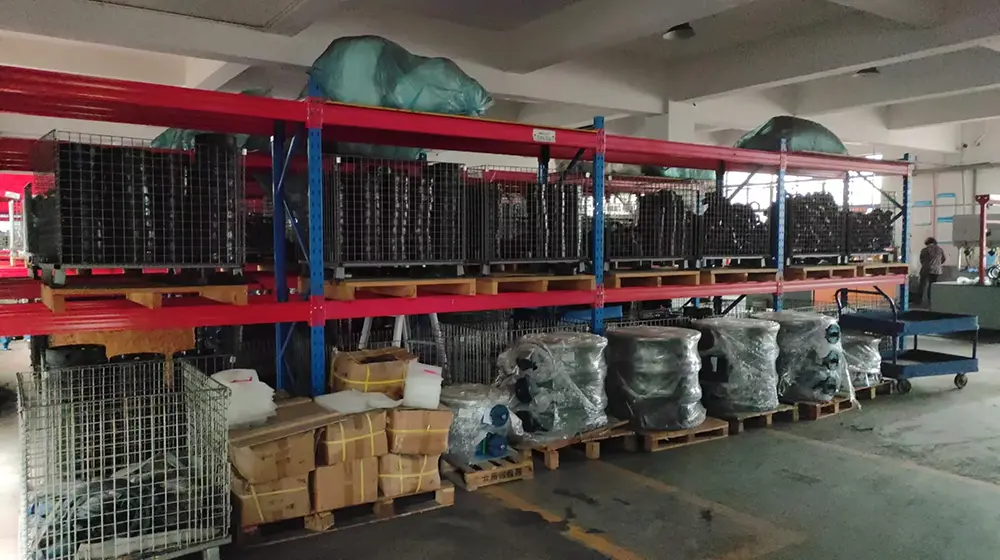

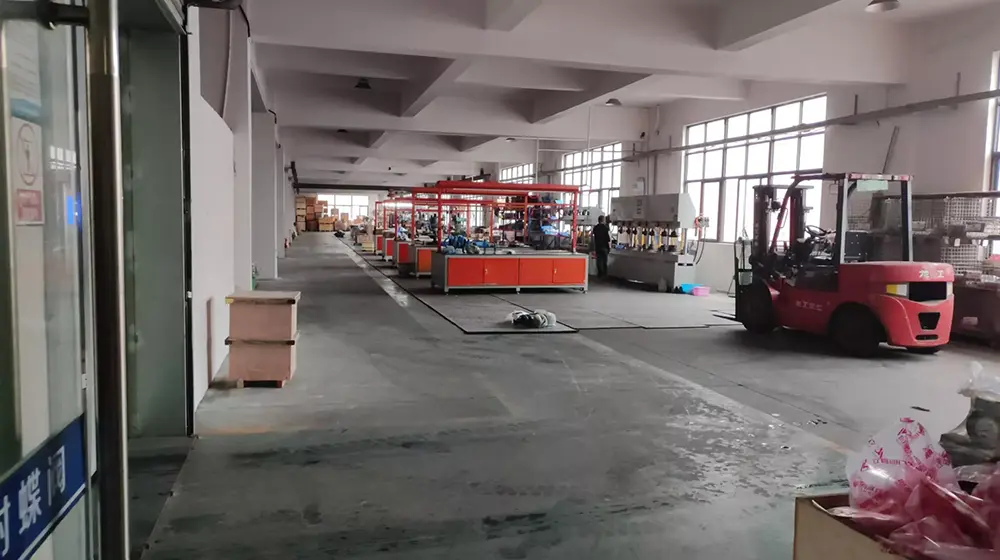

Zhongguan od prawie dwudziestu lat buduje swoją produkcję wokół zaworów parowych. Zakłady w Tianjin i zakłady w Wenzhou Oubei współpracują – jeden zajmuje się obróbką ciężkich korpusów odlewanych i stalowych, drugi koncentruje się na pracach montażowych i precyzyjnym wykończeniu. W przypadku tego zaworu parowego z uszczelnieniem mieszkowym sprawa jest rozdzielona: odlewy korpusu docierają na linię montażową już sprawdzone pod względem wymiarowym, a każdy zespół mieszkowy jest spawany, sprawdzany pod kątem szczelności i dopasowywany do konkretnego trzpienia, zanim trafi do maski.
Każdy gotowy zawór przechodzi próbę ciśnieniową przed zapakowaniem, a dane testu są powiązane z numerem seryjnym urządzenia. Powierzchnie uszczelniające są sprawdzane po badaniu, a nie tylko przed, ponieważ sam cykl ciśnieniowy może ujawnić problemy, które przeocza kontrola statyczna. Zespoły gniazda i tarczy z opcjonalnym napawaniem Stellite są obsługiwane na osobnej linii, aby uniknąć zanieczyszczenia krzyżowego ze standardowym wyposażeniem.
Od strony technicznej pomoc w wyborze jest zorganizowana w oparciu o parametry pary, przy której faktycznie pracujesz — ciśnienie, temperaturę, częstotliwość cykli i zachowanie kondensatu. Roczna gwarancja obejmuje potwierdzone problemy związane z jakością, a miech, gniazdo i elementy uszczelnienia są dostępne po dostawie. Certyfikaty i przypadki poprzednich projektów są dostępne na żądanie, jeśli są potrzebne do pakietu przetargowego.
Do dystrybucji pary i ogrzewania przemysłowegoUszczelniony zawór kulowy z mieszkiem do obsługi paryłączy w sobie uszczelnienie główne z mieszkiem metalowym i uszczelnieniem wtórnym, w średnicach DN15–DN400 i PN16–PN40. Powiązane opcje w tym samymStandardowy zawór przemysłowy DINrodzina obejmujeUszczelniony zawór kulowy z mieszkiem zgodnym z normą DIN, wzór prostyStandardowy zawór kulowy DIN,Standardowy zawór zwrotny DIN, orazZasuwa standardowa DIN.
Potrzebujesz uszczelnionego mieszkowo zaworu kulowego do swojej linii parowej? Podziel się ciśnieniem roboczym, temperaturą i rozmiarem DN.
