Najpierw pomyśl o najpopularniejszym kranie w Twoim domu lub o staromodnym żelaznym zaworze talerzowym, który widziałeś. Część (tarcza) tego przełącznika jest przewleczona przez wał (trzpień zaworu) pośrodku. Kiedy jest otwierany lub zamykany, krążek ociera się o pierścień uszczelniający, tak jak pocieranie gumki o stół. Z biegiem czasu na pewno wycieknie.

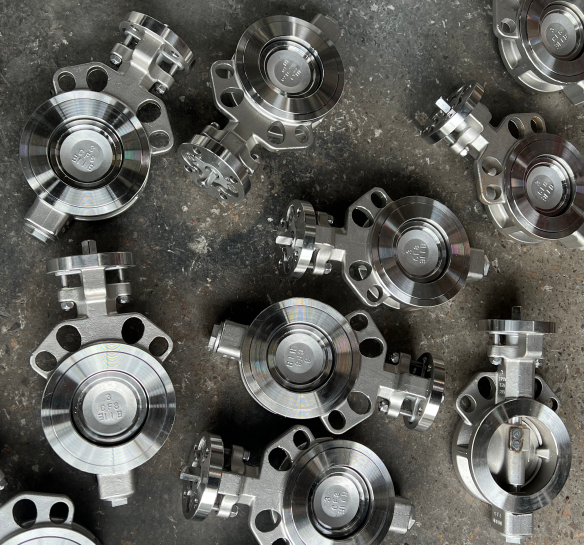

Podwójny ekscentrykzawór motylkowyto rozwiązanie opracowane przez inżynierów, aby zapobiec zużywaniu się części. Celowo dwukrotnie ustawiono wał nieco przesunięty względem środka: raz od środka płyty zaworowej, a drugi raz od środka całego rurociągu. Przypomina to drzwi, które pierwotnie obracają się wokół swojej osi środkowej. Teraz, jeśli przesuniesz oś drzwi do nieco wyższej pozycji, kiedy otworzysz drzwi, czy nie będzie dużo łatwiej podnieść je z ziemi bez dotykania podłogi? Zasada podwójnego mimośrodu jest taka sama. Po otwarciu zaworu płytka zaworu szybko unosi się i opuszcza powierzchnię uszczelniającą, co powoduje znacznie mniejsze tarcie. Dlatego można zastosować uszczelnienie metalowe, które jest trwalsze i może być stosowane w sytuacjach o wyższym ciśnieniu i wyższych temperaturach. Jednak przy zamykaniu zaworu nadal polega to na mocnym wciśnięciuzawórpłytkę w pierścień uszczelniający, aby uzyskać uszczelnienie, które można uznać za „mocne dociśnięcie”, aby zapobiec wyciekom.
Trójprzepustowy zawór motylkowy jest jeszcze bardziej pomysłowy. Opierając się na konstrukcji z podwójnym nachyleniem, dodał trzecią sztuczkę: powoduje, że powierzchnia uszczelniająca gniazda zaworu jest nachylona, nadając jej kąt. To naprawdę niezwykłe! Ten nachylony kąt sprawia, że przy zamykaniu się płytki zaworowej nie wciska się ona prosto, ale niczym klin, „wtyka” się pod kątem.
Wyjaśnię to w ten sposób: Podwójne mimośrodowe zamykanie jest jak zamknięcie książki i dociśnięcie jej płasko inną książką. O ile potrójne mimośrodowe zamykanie przypomina wbijanie trójkątnego klina w drewnianą szczelinę, o tyle im mocniej go wbijamy, tym mocniej i prawie nie ma między nimi tarcia ślizgowego. Dzięki prawie zerowemu tarciu skuteczność uszczelnienia potrójnego mimośrodowego zaworu motylkowego jest wyjątkowo dobra, osiągając „zerowy wyciek” (to znaczy, że nie wycieka nawet jedna kropla) i jest niezwykle trwały, ponieważ w ogóle się nie zużywa. Theprzyborywykorzystuje wszystkie wysokiej jakości twarde metale i może wytrzymać wysokie temperatury, wysokie ciśnienia i silne środowiska korozyjne.
Podsumowując krótko:
Podwójna mimośród polega na tym, że „podnieś i obróć, a następnie mocno ściśnij”, co jest już znacznie lepsze niż stara metoda. Jest to bardzo opłacalna jednostka napędowa.
Potrójny mimośród to „włóż po przekątnej i nie ma żadnego zużycia”, to król zaawansowanej technologii, specjalizujący się w stawianiu czoła trudnym wyzwaniom, które mają rygorystyczne wymagania i nie tolerują żadnych wycieków.
Jeśli masz dużo pieniędzy lub warunki pracy są bardzo trudne, wybierz trzypunktową konstrukcję mimośrodową. Z pewnością będzie to właściwy wybór. Jeśli wymagania nie są aż tak wysokie, dwupunktowa konstrukcja mimośrodowa będzie więcej niż wystarczająca.
