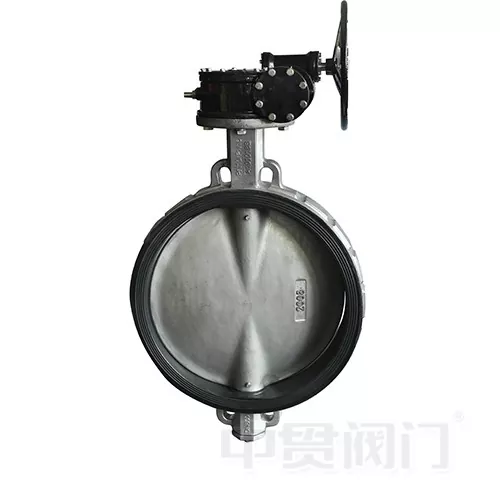

Zawór motylkowy gniazda FKM

Zawór motylkowy FKM z gniazdem w systemach produkcji zaworów klasy przemysłowej, elastomer fluorowęglowy (oznaczony jako FKM zgodnie z ASTM D1418) stał się preferowanym materiałem konstrukcyjnym do dynamicznych połączeń uszczelniających ze względu na jego unikalną strukturę molekularną. Polimer ten posiada certyfikat ASTM D2000 M6EE907 dotyczący obojętności chemicznej w zakresie temperatur roboczych od -18°C do 150°C (w przepustnicy gniazdowej FKM).

Podstawowe zalety materiałów FKM

1. Fluoroelastomer (FKM) to syntetyczny elastomer zawierający fluor, stosowany jako materiał gniazda gniazda przepustnicy FKM, a jego właściwości obejmują:

2. Odporność chemiczna: odporna na mocne kwasy (takie jak 98% kwas siarkowy, 37% kwas chlorowodorowy), mocne zasady (50% NaOH), rozpuszczalniki węglowodorowe i ozon, a poziom odporności na korozję jest lepszy niż NBR/EPDM;

3. Możliwość dostosowania do wysokich temperatur: ciągły zakres temperatur pracy -20°C ~ 180°C, krótkotrwała odporność na szok termiczny do 200°C (dotyczy to tylko czystej gumy, w przypadku stosowania do gniazd zaworów motylkowych zwykle maksymalna temperatura wynosi 150°);

4. Niska przepuszczalność: przepuszczalność gazu wynosi tylko 1/5 NBR, co zapobiega rozszerzaniu się i uszkodzeniu gniazda zaworu spowodowanego penetracją medium;

5. Stabilność mechaniczna: zakres twardości 70 ~ 90 Shore A, współczynnik odkształcenia po ściskaniu ≤15% (test ASTM D395).

6. Żywotność gniazda przepustnicy FKM może osiągnąć 8 ~ 12 lat, czyli ponad 3 razy więcej niż w przypadku zwykłych gumowych gniazd zaworów

Typowe scenariusze zastosowań:

1. Rozpuszczalniki organiczne: aceton, ksylen, czterochlorek węgla;Środowisko utleniające: nadtlenek wodoru (stężenie ≤30%), roztwór podchlorynu sodu

2. Płyny silnie korozyjne: roztwór galwaniczny, kwas mieszany (woda królewska), mokry chlor gazowy w procesie chloro-alkalicznym

TABELA DANE TECHNICZNE – Przepustnica gniazdowa FKM

GŁÓWNE ZALETY

W przypadku wymagających zastosowań chemicznych oferujemy wyjątkową wartość dzięki naszym dwóm bazom produkcyjnym (Tianjin i Wenzhou) oraz zintegrowanemu łańcuchowi dostaw:

1. Odporność na warunki atmosferyczne i dłuższa żywotność: Wykorzystując surową gumę o wysokiej zawartości fluoru, nasze gniazda FKM utrzymują niski stopień kompresji nawet w przypadku częstego przełączania i naprzemiennego stosowania mediów kwasowo-zasadowych. Rzeczywisty okres użytkowania sięga 8–12 lat – ponad 3 razy dłużej niż w przypadku zwykłych gumowych siedzeń, co znacznie zmniejsza częstotliwość wymiany i koszty konserwacji.

2. Integracja łańcucha dostaw Północ-Południe: W przypadku korpusów ze stali węglowej o dużej średnicy (DN300+) polegamy na naszej odlewni w Północnej (Tianjin); w przypadku korpusów ze stali nierdzewnej i stopów specjalnych nasze południowe centrum wykańczające (Wenzhou) zajmuje się precyzyjną obróbką. Taki układ zapewnia konkurencyjne czasy realizacji i efektywność kosztową.

3. Pełna kontrola jakości: Każdy zawór motylkowy FKM z gniazdem przechodzi przed wysyłką 100% test wytrzymałości skorupy (1,5 x ciśnienie znamionowe) i 100% test szczelności pneumatycznej pod niskim ciśnieniem (0,6 MPa) — eliminując zarówno wycieki zewnętrzne, jak i wewnętrzne.

4. Precyzyjny proces utwardzania: Wulkanizacja gniazda FKM bezpośrednio wpływa na odporność na korozję. Używamy precyzyjnych płaskich pras wulkanizacyjnych z kontrolowaną temperaturą, aby ściśle kontrolować gęstość usieciowania, zapewniając stałą twardość i sprężystość we wszystkich partiach – zapobiegając przenikaniu mediów i powstawaniu pęcherzy spowodowanych nierównomiernym utwardzaniem.

5. Globalne certyfikaty projektów: Produkty mogą być dostarczane z opcjonalnymi certyfikatami ISO 15848-1 (niska emisja) do kontroli LZO i API 607 ​​/ ISO 10497 (bezpieczne ogniowo) – spełniając wymagania kwalifikacyjne dla wysokiej klasy projektów chemicznych w Europie, Ameryce i na Bliskim Wschodzie.

CZĘSTO ZADAWANE PYTANIA (FAQ)

P1: Jak wybrać pomiędzy gniazdami FKM, EPDM i NBR pod względem ceny i wydajności?

Odp.: Jeśli media to woda, powietrze lub łagodne kwasy/zasady, EPDM jest opłacalny i wystarczający. Jeśli jednak Twoje zastosowanie obejmuje węglowodory z ropy naftowej, rozpuszczalniki aromatyczne (np. ksylen), stężone kwasy lub temperatury powyżej 100°C, zdecydowanie zaleca się stosowanie FKM. Chociaż FKM kosztuje więcej niż EPDM, jego doskonała odporność na rozpuszczalniki i stabilność w wysokiej temperaturze są niezastąpione w trudnych warunkach, co ostatecznie pozwala zaoszczędzić koszty konserwacji w dłuższej perspektywie.

P2: Czy siodełko FKM jest wtopione czy wymienne? Czy wymiana jest łatwa?

Odp.: Oferujemy zarówno zintegrowane, formowane (wulkanizowane z korpusem), jak i wymienne (nadające się do naprawy w terenie) konstrukcje siedzeń. W przypadku zaworów chemicznych o dużej średnicy zalecamy wymienne gniazdo (zwykle typu liniowego lub typu U). Gdy powierzchnia uszczelniająca ulegnie zużyciu, można wymienić gniazdo bez demontażu całego zaworu z rurociągu, co znacznie skraca przestoje instalacji. Wystarczy poinformować nas o warunkach pracy, a nasz zespół techniczny zaleci optymalną konfigurację.

P3: Czy przepustnica FKM nadaje się do pracy z „mokrym chlorem gazowym” lub „parą o wysokiej temperaturze”?

A:

• Do mokrego chloru: Nasze specjalnie opracowane gniazdo FKM o wysokiej zawartości fluoru zapewnia doskonałą wodoodporność i odporność na jony chlorkowe — klasyczny wybór dla przemysłu chloro-alkalicznego. Upewnij się jednak, że temperatura utrzymuje się poniżej 120°C, a chlor nie zawiera nadmiernej ilości wolnej wody.

• W przypadku pary o wysokiej temperaturze: Uwaga — FKM NIE jest zalecany do ciągłej pracy z parą nasyconą (para może zerwać wiązania wulkanizacyjne). Jeśli Twój proces wymaga częstego usuwania pary, zalecamy nasz zawór motylkowy wyłożony PTFE, który zapewnia doskonałą odporność na temperaturę i odporność na hydrolizę.

P4: Mój wymagany rozmiar to DN1800, który przekracza standardową listę. Czy możesz to wyprodukować?

Odp.: Absolutnie. Chociaż nasz standardowy zakres to DN40–DN1600, Zhongguan Valve ma niestandardowe możliwości dostosowywania o dużej średnicy. Wcześniej produkowaliśmy przepustnice gniazdowe FKM do DN2000 dla dużych zakładów chemicznych. Wystarczy podać konkretny skład mediów, temperaturę i wymiary połączeń, a nasi inżynierowie wykonają projekt FEA (analiza elementów skończonych) i odpowiednio zaplanują produkcję.

P5: Jaki jest czas wysyłki do miejsc za granicą (np. Oceanii lub Europy)? A co ze wsparciem posprzedażowym?

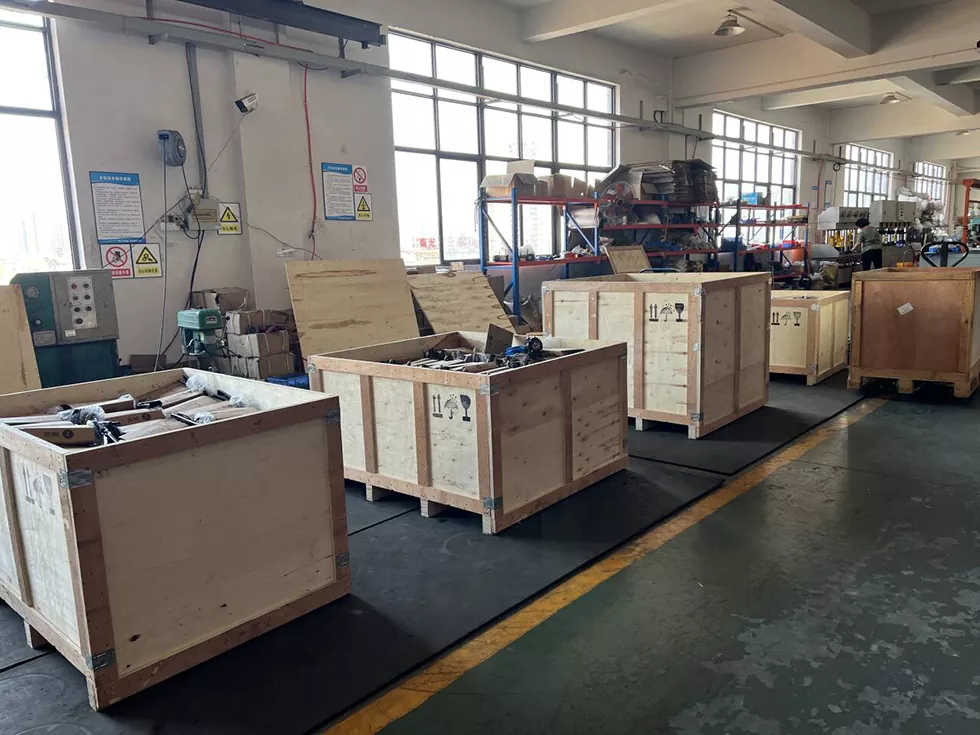

Odp.: W przypadku zamówień małych partii fracht morski do głównych portów (np. Sydney, Melbourne) trwa około 18–22 dni po zakończeniu produkcji. Zapewniamy fumigowane drewniane skrzynie z certyfikatem eksportowym i opcje opakowań neutralnych / pod marką własną.

Obsługa posprzedażna:

• Oferujemy 18-miesięczną gwarancję (z wyłączeniem nieprawidłowego użycia lub warunków pracy niezgodnych ze specyfikacją).

• Dostępne są wskazówki dotyczące zdalnej instalacji wideo.

• W przypadku problemów z jakością zobowiązujemy się do bezwarunkowej wymiany wadliwych części lub negocjacji w sprawie zwrotu/zwrotu pieniędzy.
