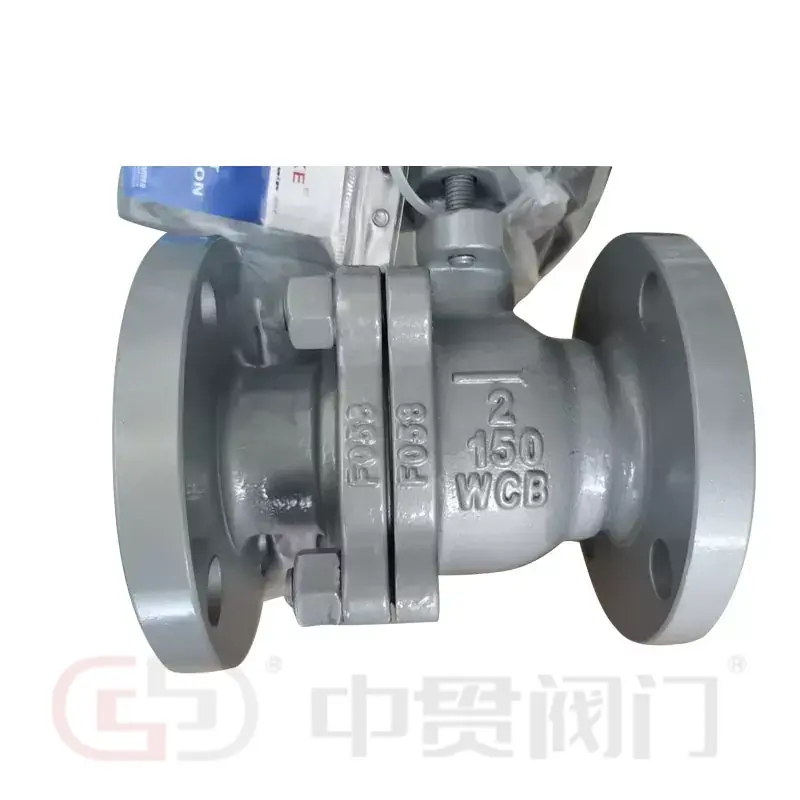

Główny korpus utrzymujący ciśnienie w zaworze wykonany jest ze stali węglowej WCB. Materiał ten jest powszechnie stosowany w przemysłowych instalacjach wodnych, olejowych i parowych, gdzie stal węglowa jest kompatybilna z medium roboczym. Zhongguan wymienia również LCB i WCC jako alternatywne materiały korpusu, co pozwala na wybór materiału w celu uwzględnienia temperatury pracy, wymagań mechanicznych i specyfikacji projektu.
Kluczowe szczegóły konstrukcyjne obejmują:
Odlew ze stali węglowej ASTM A216 WCB na główne elementy przenoszące ciśnienie.
Kula porusza się nieznacznie pod wpływem różnicy ciśnień, dociskając do gniazda za zaworem, tworząc uszczelnienie odcinające.
PTFE, R-PTFE, PEEK i PPL to wymienione opcje spełniające różne wymagania dotyczące uszczelnienia i działania.
Dostępne są opcje SS304, SS316 i 13Cr.
Korpus główny i korpus pomocniczy są połączone śrubami, co umożliwia dostęp do elementów wewnętrznych podczas konserwacji.
Połączenie korpusu ze stali węglowej i wybranych materiałów wewnętrznych sprawia, że pływający zawór kulowy WCB z przyłączem kołnierzowym nadaje się do kompatybilnych mediów przemysłowych, gdzie wymagane jest niezawodne odcięcie i praktyczna konserwacja.
Końcówki kołnierzowe zapewniają połączenie śrubowe z pasującymi kołnierzami rurociągu. Zhongguan wymienia opcje powierzchni uszczelniających RF, FF i RTJ, aby dostosować się do różnych specyfikacji rurociągów. Konfiguracje te wspierają planowanie instalacji w projektach przemysłowych, pod warunkiem, że wymiary kołnierza zaworu, klasa ciśnienia i okładzina odpowiadają podłączonemu sprzętowi.
Podane zakresy rozmiarów i ciśnień obejmują wiele konfiguracji rurociągów. Klasy znamionowe i wartości znamionowe PN należą do różnych systemów oznaczeń i nie należy ich traktować jako bezpośrednio wymienne bez sprawdzenia obowiązujących norm i warunków projektowych.
Zgodność materiałowa oraz limity ciśnienia i temperatury określają, czy zawór nadaje się do konkretnego zastosowania. Stal węglowa WCB ogólnie nadaje się do kompatybilnych zastosowań związanych z wodą, olejem i parą, podczas gdy materiał gniazda wpływa na skuteczność uszczelnienia w wybranych warunkach pracy.
Typowe obszary zastosowań obejmują:
Izolacja typu on-off w kompatybilnych instalacjach naftowych i gazowych, z zastrzeżeniem określonych wymagań dotyczących ciśnienia, temperatury i mediów.
Izolacja kompatybilnych płynów procesowych. Media korozyjne wymagają dokładnej oceny kompatybilności korpusu, kuli, trzpienia i gniazda.
Rurociągi wodne i parowe, w przypadku których wybrane materiały zaworów i wartości ciśnienia i temperatury spełniają wymagania systemu.
Izolacja rurociągów w przemysłowych instalacjach wodnych z doborem materiałów na podstawie składu wody i warunków pracy.
Powtarzane otwieranie i zamykanie w kompatybilnych liniach technologicznych, przy wyborze częstotliwości roboczej i wymagań konserwacyjnych.
W dostarczonych informacjach o produkcie podana jest maksymalna temperatura wynosząca425°Cdla opisywanego zaworu, lecz wartości tej nie należy interpretować jako dopuszczalnej temperatury przy każdym ciśnieniu i przy każdym materiale gniazda. PTFE, R-PTFE, PEEK i PPL mają różne właściwości temperaturowe i użytkowe. Ostateczna dopuszczalna obwiednia robocza zależy od kompletnej konfiguracji zaworu.
Mechanizm pływającej kuli wykorzystuje różnicę ciśnień, aby popychać kulę w stronę gniazda znajdującego się za nią. Styk ten pomaga w utworzeniu uszczelnienia odcinającego, a wybrany materiał gniazda określa jego przydatność do medium i temperatury pracy.
Dwuczęściowy, skręcany korpus zapewnia dostęp do elementów wewnętrznych w celu konserwacji. W zależności od procedury konstrukcyjnej i konserwacyjnej korpus można otworzyć w celu sprawdzenia lub wymiany części eksploatacyjnych bez konieczności demontażu całego zespołu rurociągu. Przed konserwacją konieczne jest odizolowanie, rozhermetyzowanie i bezpieczne postępowanie.
Dodatkowe kwestie związane z projektem i zaopatrzeniem obejmują:
Wymieniono konstrukcję trzpienia zapobiegającą wydmuchowi, która pomaga zapobiegać wyrzucaniu trzpienia w warunkach nieprawidłowego ciśnienia.
Dostępna jest konfiguracja o wysokiej platformie, zgodna z mocowaniem ISO 5211, do montażu siłownika pneumatycznego lub elektrycznego.
Można wybrać uchwyt blokujący, aby zapobiec niezamierzonemu uruchomieniu ręcznemu.
Oblicowanie kołnierza, wiercenie, klasa ciśnienia, wymiary powierzchni czołowej i interfejsy siłownika muszą odpowiadać projektowym wymaganiom dotyczącym rurociągów i sterowania.
Dostarczone specyfikacje nie określają właściwości ognioodpornych i antystatycznych. API 6D i ASME B16.34 są wymienione jako standardy projektowe, a API 598 jako standard testowania; same te referencje nie potwierdzają certyfikatu ognioodporności ani konstrukcji antystatycznej.
W przypadku projektów wymagających dodatkowych zabezpieczeń następujące punkty wymagają szczegółowej dokumentacji technicznej:
Wydajność ognioodporna:Zweryfikować obowiązującą normę testu ogniowego oraz raport z testu lub certyfikat potwierdzający.
Konstrukcja antystatyczna:Sprawdź, czy zastosowano urządzenie antystatyczne i czy sprawdzono jego działanie.
Testy ciśnieniowe i szczelności:Potwierdź obowiązującą procedurę testową, ciśnienie, kryteria akceptacji i zapisy z inspekcji.
Identyfikowalność materiału:W dokumentacji zamówienia określ określone materiały korpusu, kuli, mostka i gniazda.
Limity operacyjne:Ustal dopuszczalne ciśnienie i temperaturę dla wybranego rozmiaru, klasy ciśnienia i kombinacji gniazda.
Kontrole te są szczególnie istotne w przypadku obsługi węglowodorów, rurociągów wysokotemperaturowych i instalacji o określonych wymaganiach bezpieczeństwa.
Zhongguan posiada bazy produkcyjne zaworów w Tianjin, założone w 2016 roku, oraz w Oubei, Yongjia, Wenzhou, gdzieZhejiang Zhongguan Valve Manufacture Co., Ltd.została założona w 2019 roku. Firma posiada ponad 19-letnie doświadczenie w branży zaworów.
Sprzęt produkcyjny obejmuje maszyny do sprawdzania ciśnienia zaworów, sprzęt do montażu gniazd zaworów, sprzęt do montażu tulei wału i maszyny do znakowania. Zhongguan posiada certyfikaty ISO na swoje produkty zaworowe i oferuje gniazda z certyfikatem WRAS dla odpowiednich zaworów motylkowych. Przejrzyj naszecertyfikatyIsprawy spółdzielczeaby uzyskać więcej szczegółów.
DlaPływający zawór kulowy WCB z przyłączem kołnierzowymszczegóły wyboru obejmują materiał korpusu WCB, LCB lub WCC, zakres rozmiarów DN15–DN600, klasę ciśnienia, okładzinę kołnierza RF/FF/RTJ i materiał gniazda. Powiązane opcje w tym samymzawór kulowydostępne są również rodzinne. Zhongguan współpracuje również z firmami inżynieryjnymi i dystrybutorami w Wietnamie, Malezji i Singapurze.
WCB to odlewana stal węglowa stosowana w wielu rurociągach przemysłowych. W dostarczonych informacjach maksymalna temperatura tego zaworu wynosi 425°C, ale dopuszczalną temperaturę roboczą należy ocenić na podstawie ciśnienia, materiału gniazda i kompletnej konfiguracji zaworu.
Przydatność zależy od składu chemicznego, stężenia, temperatury i kompatybilności korpusu i materiałów wewnętrznych. Opcje kuli lub trzpienia ze stali nierdzewnej same w sobie nie potwierdzają, że cały zawór nadaje się do pracy w środowisku korozyjnym.
Podaj średnicę nominalną, klasę ciśnienia, okładzinę kołnierza, medium robocze, warunki ciśnienia i temperatury, preferencje gniazda oraz wymagania dotyczące obsługi ręcznej lub automatycznej. Należy również określić wszelkie wymagania dotyczące testów ognioodpornych, antystatycznych lub specyficznych dla projektu.
