W jaki sposób zawór motylkowy z przedłużonym trzpieniem poprawia kontrolę przepływu w rurociągach przemysłowych?

Podsumowanie artykułu

Zawory motylkowe z przedłużonym trzpieniemsą szeroko stosowane w nowoczesnych przemysłowych systemach rurociągów, w których standardowe zawory nie mogą zapewnić wystarczającej dostępności ani wygody obsługi. Zawory te mają wydłużony trzpień, który umożliwia operatorowi kontrolowanie przepływu z izolowanych rurociągów, instalacji podziemnych lub trudno dostępnych miejsc. W tym artykule wyjaśniono, jak działają przepustnice z przedłużonym trzpieniem, ich elementy konstrukcyjne, zalety, typowe zastosowania i kluczowe czynniki, które należy wziąć pod uwagę przy wyborze odpowiedniego zaworu do zastosowań przemysłowych. Przejrzyste tabele, uporządkowane sekcje i praktyczne wskazówki pomagają inżynierom, zespołom zaopatrzeniowym i specjalistom ds. konserwacji zrozumieć, w jaki sposób te zawory rozwiązują rzeczywiste wyzwania operacyjne.

Spis treści

• Wprowadzenie do przepustnic z przedłużonym trzpieniem
• Jak działa zawór motylkowy z przedłużonym trzpieniem
• Główne elementy konstrukcyjne
• Kluczowe zalety w zastosowaniach przemysłowych
• Typowe branże i przypadki użycia
• Przegląd parametrów technicznych
• Jak wybrać odpowiedni zawór motylkowy z przedłużonym trzpieniem
• Wskazówki dotyczące konserwacji i obsługi
• Często zadawane pytania
• Wniosek

Wprowadzenie do przepustnic z przedłużonym trzpieniem

W przemysłowych systemach rurociągów zawory odgrywają kluczową rolę w regulacji, izolowaniu i kierowaniu przepływem płynu. Spośród wielu dostępnych typów przepustnice są cenione za zwartą konstrukcję, szybkość działania i efektywność kosztową.

Jednakże w niektórych instalacjach obsługa standardowej przepustnicy nie jest łatwa ze względu na warstwy izolacyjne, ułożenie rur pod ziemią lub podwyższone rurociągi. W takich przypadkach anZawór motylkowy z przedłużonym trzpieniemstaje się preferowanym rozwiązaniem.

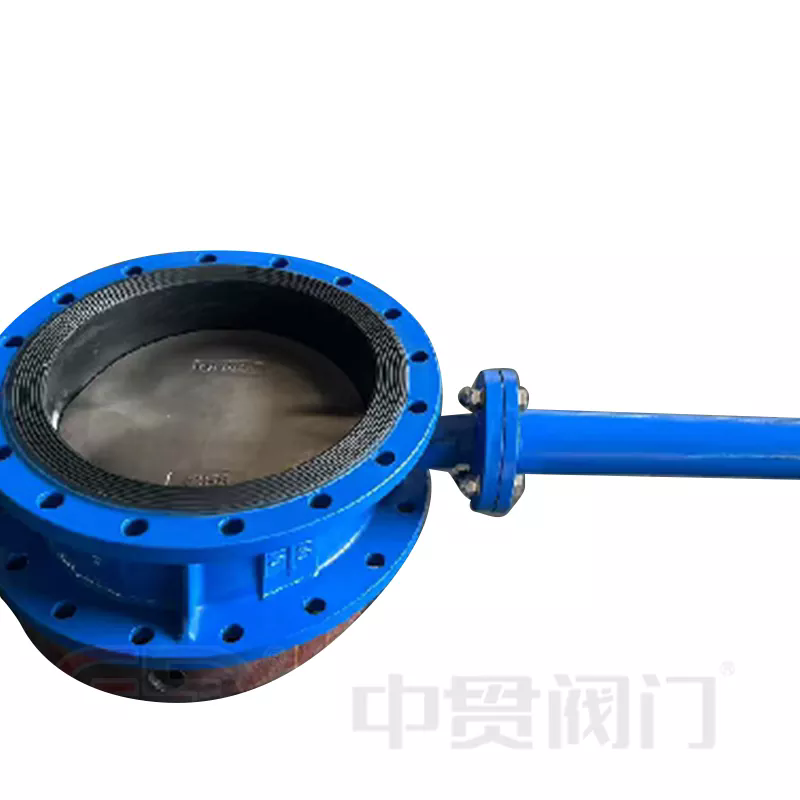

Ten specjalistyczny zawór ma dłuższy trzpień wystający poza korpus zaworu. Wydłużony trzpień umożliwia dostęp do siłownika lub uchwytu nawet wtedy, gdy sam zawór jest zainstalowany w trudno dostępnych miejscach. Dzięki temu konserwacja i obsługa stają się znacznie bezpieczniejsze i wygodniejsze.

Producenci tacy jakZhongguandostarczają zaprojektowane przepustnice z przedłużonym trzpieniem, zaprojektowane tak, aby spełniać rygorystyczne wymagania rurociągów przemysłowych, w tym zakładów chemicznych, zakładów uzdatniania wody i infrastruktury energetycznej.

Jak działa zawór motylkowy z przedłużonym trzpieniem

Zasada działania przepustnicy z przedłużonym trzpieniem jest podobna do zasady działania konwencjonalnej przepustnicy. Podstawowa różnica polega na długości trzpienia zaworu.

Wewnątrz korpusu zaworu okrągła tarcza obraca się wokół centralnego wału. Kiedy trzpień jest obracany, tarcza obraca się, umożliwiając lub ograniczając przepływ płynu przez rurociąg.

Proces operacyjny zazwyczaj obejmuje następujące kroki:

1. Siłownik lub uchwyt obraca wysunięty trzpień.
2. Trzpień przenosi moment obrotowy na tarczę zaworu.
3. Dysk obraca się w korpusie zaworu.
4. W zależności od położenia dysku przepływ jest dozwolony, dławiony lub całkowicie blokowany.

Gdy dysk jest ustawiony równolegle do rurociągu, płyn przepływa swobodnie. Po obróceniu prostopadle do rurociągu dysk całkowicie blokuje przepływ. Ta operacja ćwierćobrotowa pozwala na szybką i efektywną kontrolę przepływu.

Wydłużony trzpień zapewnia, że ​​siłownik pozostaje nad warstwami izolacji lub poziomem gruntu, umożliwiając operatorom dostęp do mechanizmu sterującego bez usuwania izolacji lub kopania rurociągów.

Główne elementy konstrukcyjne

Przepustnica z przedłużonym trzpieniem składa się z kilku kluczowych elementów, które współpracują ze sobą w celu zapewnienia niezawodnego działania.

Przedłużony trzpień został starannie zaprojektowany, aby zachować wytrzymałość mechaniczną i zapewnić dokładne przenoszenie momentu obrotowego podczas pracy.

Kluczowe zalety w zastosowaniach przemysłowych

Przepustnice z przedłużonym trzpieniem oferują kilka praktycznych korzyści w porównaniu ze standardowymi przepustnicami.

• Poprawiona dostępność– Operatorzy mogą bez trudności sterować zaworami zainstalowanymi w głębokich wykopach lub izolowanych rurociągach.
• Zwiększone bezpieczeństwo– Personel konserwacyjny nie musi usuwać izolacji ani uzyskiwać dostępu do stref niebezpiecznych.
• Mniejsze ograniczenia instalacyjne– Siłownik zaworu może znajdować się nad ziemią lub na zewnątrz warstw izolacji termicznej.
• Efektywna kontrola przepływu– Praca ćwierćobrotowa umożliwia szybką regulację warunków przepływu.
• Niższe koszty utrzymania– Łatwiejszy dostęp zmniejsza przestoje i koszty serwisu.

Te zalety sprawiają, że przepustnice z przedłużonym trzpieniem są szczególnie przydatne w dużych systemach przemysłowych, gdzie dostępność i niezawodność mają kluczowe znaczenie.

Typowe branże i przypadki użycia

Przepustnice z przedłużonym trzpieniem są szeroko stosowane w wielu gałęziach przemysłu, gdzie dostępność rurociągów jest ograniczona.

• Miejskie systemy wodociągowe
• Oczyszczalnie ścieków
• Zakłady przetwórstwa chemicznego
• Rurociągi petrochemiczne
• Sieci ciepłownicze
• Infrastruktura rurociągów podziemnych
• Obiekty wytwarzające energię

Na przykład w systemach ciepłowniczych rurociągi są często pokrywane grubą izolacją, aby zminimalizować straty ciepła. Standardowy zawór zostałby zakopany pod warstwami izolacyjnymi, co utrudniłoby jego obsługę. Wydłużony trzpień rozwiązuje ten problem poprzez przeniesienie mechanizmu sterującego ponad izolację.

Przegląd parametrów technicznych

Poniższa tabela podsumowuje typowe parametry techniczne związane z przepustnicami z przedłużonym trzpieniem stosowanymi w instalacjach przemysłowych.

Parametry te mogą się różnić w zależności od wymagań projektu i warunków pracy.

Jak wybrać odpowiedni zawór motylkowy z przedłużonym trzpieniem

Wybór odpowiedniego zaworu wymaga oceny kilku czynników technicznych, aby zapewnić niezawodne działanie.

• Głębokość rurociągu lub grubość izolacji– Określić wymaganą długość przedłużenia trzpienia.
• Rodzaj płynu– Należy wziąć pod uwagę zgodność chemiczną z materiałami zaworu.
• Ciśnienie i temperatura– Upewnić się, że parametry zaworu odpowiadają warunkom systemu.
• Metoda działania– Wybierz pomiędzy sterowaniem ręcznym, elektrycznym lub pneumatycznym.
• Dostępność konserwacji– Oceń środowisko instalacji i wymagania serwisowe.

Współpraca z doświadczonymi producentami, takimi jak Zhongguan, może pomóc w zapewnieniu, że konfiguracja zaworu odpowiada konkretnym wymaganiom technicznym systemu rurociągów.

Wskazówki dotyczące konserwacji i obsługi

Chociaż przepustnice są znane z niewielkich wymagań konserwacyjnych, regularne przeglądy pomagają wydłużyć ich żywotność.

• Okresowo sprawdzaj uszczelki, aby zapobiec wyciekom.
• Sprawdź ustawienie trzpienia i smarowanie.
• Należy okresowo uruchamiać zawór, aby zapobiec zakleszczeniu się dysku.
• Upewnić się, że ustawienia momentu obrotowego siłownika pozostają w granicach specyfikacji.
• Monitoruj ciśnienie w rurociągu, aby uniknąć nadmiernych naprężeń elementów zaworu.

Właściwa instalacja i rutynowa konserwacja znacznie poprawiają niezawodność zaworu i zmniejszają długoterminowe koszty eksploatacji.

Często zadawane pytania

1. Dlaczego w przypadku niektórych zaworów motylkowych konieczny jest wydłużony trzpień?

Wydłużony trzpień umożliwia dostęp do siłownika zaworu, gdy korpus zaworu jest montowany pod ziemią, wewnątrz warstw izolacyjnych lub w trudno dostępnych miejscach.

2. Czy można dostosować długość przedłużenia trzpienia?

Tak. Większość producentów zapewnia niestandardowe długości trzpieni w oparciu o głębokość rurociągu, grubość izolacji i wymagania operacyjne.

3. Czy przepustnice z przedłużonym trzpieniem nadają się do systemów wysokotemperaturowych?

Tak, pod warunkiem, że zostaną wybrane odpowiednie materiały i elementy uszczelniające, aby wytrzymać temperaturę roboczą.

4. Jaka jest różnica pomiędzy standardową przepustnicą a wersją z przedłużonym trzpieniem?

Główną różnicą jest dłuższy trzpień łączący grzybek zaworu z siłownikiem, umożliwiający obsługę z dużej odległości lub z podwyższonej pozycji.

Wniosek

Przepustnice z przedłużonym trzpieniem stanowią skuteczne rozwiązanie dla rurociągów przemysłowych, w których nie można łatwo uzyskać dostępu do standardowych zaworów. Wysuwając trzpień nad warstwy izolacyjne lub instalacje podziemne, zawory te upraszczają obsługę, zwiększają bezpieczeństwo i zmniejszają złożoność konserwacji.

Dzięki swojej zwartej budowie, efektywnej kontroli przepływu i elastycznym opcjom instalacji przepustnice z przedłużonym trzpieniem nadal odgrywają ważną rolę w nowoczesnej inżynierii rurociągów. Wysokiej jakości produkty produkowane przez takie firmy jakZhongguanpomagają zapewnić niezawodne działanie w szerokim zakresie wymagających środowisk przemysłowych.

Jeśli szukasz niezawodnego rozwiązania dla izolowanych rurociągów, instalacji podziemnych lub specjalistycznych systemów kontroli przepływu, nasz zespół inżynierów jest gotowy do pomocy.Skontaktuj się z namijuż dziś, aby dowiedzieć się więcej o niestandardowych rozwiązaniach zaworów motylkowych z przedłużonym trzpieniem i odkryć, w jaki sposób Zhongguan może wesprzeć Twój projekt.
