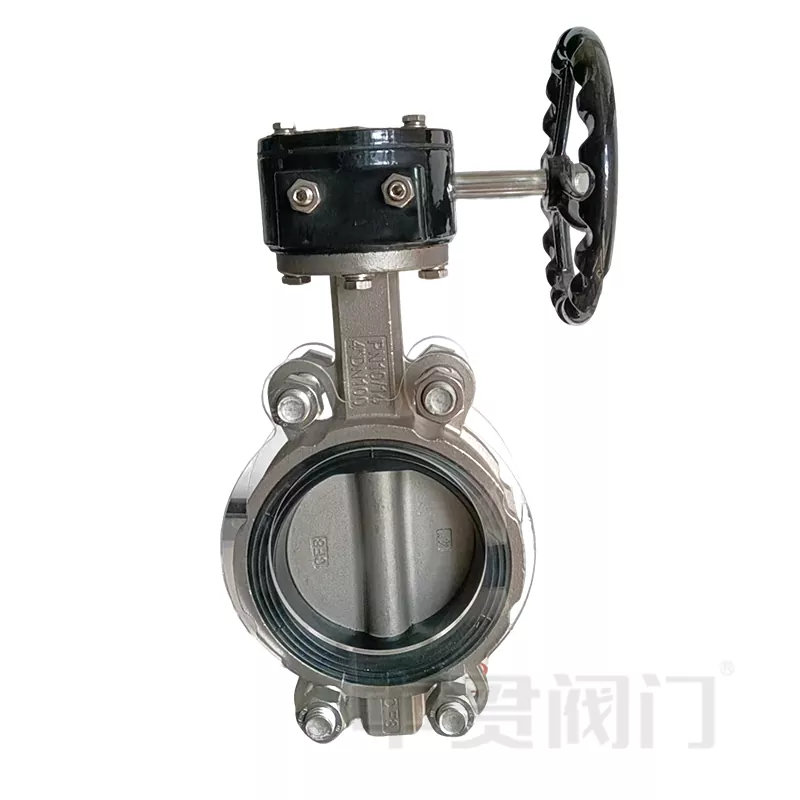

Zawór motyla ze stali nierdzewnej 304 lub 316

Ze względu na ograniczenia konstrukcyjne stali nierdzewnej stali nierdzewnej o długości 304 lub 316, nie nadaje się on do branż odpornych na wysokie temperatury, wysokie ciśnienia, korozję i zużycie. Względnie zaawansowanym zaworem motyli jest trzech mimośrodowych metalowych zaworów motylowych z twardym uszczelnieniem, w którym korpus zaworu i siedzenie zaworu są połączonymi elementami, a warstwa powierzchni uszczelniającej siedziska zaworu jest spawana z opornymi cieplnymi i opornymi na korozję materiałami stopowymi. Wielowarstwowy miękki pierścień uszczelniony jest przymocowany do płyty zaworu. W porównaniu z tradycyjnymi zaworami motylowymi, ten zawór motyli ma zalety w wysokiej temperaturze, łatwym działaniu, bez tarcia otwierania i zamykania oraz kompensację uszczelnienia z wzrostem momentu obrotowego mechanizmu transmisji podczas zamykania, co poprawia wydajność uszczelnienia i przedłuża żywotność obsługi zaworu motyla.

Stal nierdzewna zawory motylowe są jednym z najlepiej sprzedających się produktów zastawek Zhongguan, często eksportowanych do krajów Azji Południowo-Wschodniej, a także dystrybutorzy w pięciu krajach Azji Środkowej
Korpus zaworu: zwykle jest wykonany ze stali nierdzewnej (np. 304, 316 itd.), Który ma silną odporność na korozję i jest odpowiedni do różnych warunków pracy.
Płyta: struktura w kształcie dysku, która kontroluje przepływ płynu przez obrót. Można zastosować materiał talerza motyla z korpusem zaworu lub innymi materiałami opornymi na zużycie/oporności na korozję.
STEM zaworu: Łączy siłownik z płytą motyli, przesyłając moment obrotowy w celu osiągnięcia zmiany lub regulacji.
Pierścień uszczelniający: Wspólne materiały obejmują gumę, PTFE lub metalowe uszczelki, aby zapewnić wydajność uszczelnienia po zamknięciu zaworu.
Mechanizm wykonania: Podręcznik (uchwyt, sprzęt robakowy), elektryczny, pneumatyczny lub hydrauliczny tryb napędu

Aplikacja

W wielu różnych dziedzinach można stosować zawory motyli ze stali nierdzewnej, takich jak oczyszczanie wody: zaopatrzenie w wodę miejską, oczyszczanie ścieków.

Chemiczne/farmaceutyczne: transport pożywki żrący (wymagającej wysokiej jakości stali nierdzewnej, takiej jak 316L).

Żywność i napoje: zastawki motyli sanitarnej (polerowane w celu spełnienia standardów FDA).

HVAC: system krążenia zimnej i ciepłej wody.

Statek/energia: systemy wody morskiej, rurociągi kotła.

Notatki

Należy również zwrócić uwagę na następujące problemy dotyczące charakterystyki zaworu motyla ze stali nierdzewnej: zawartość korozyjności, temperatury i cząstek (przy wyborze materiałów uszczelniających).

Ocena ciśnienia: PN10, PN16 itp. (Wybrany zgodnie z ciśnieniem projektowania rurociągu). Metody połączenia: Typ kołnierza, typ zacisku, typ spawania (w zależności od interfejsu rurociągu).

Standardowa certyfikacja: API, ANSI, ISO lub National Standard (takie jak GB/T 12238).
