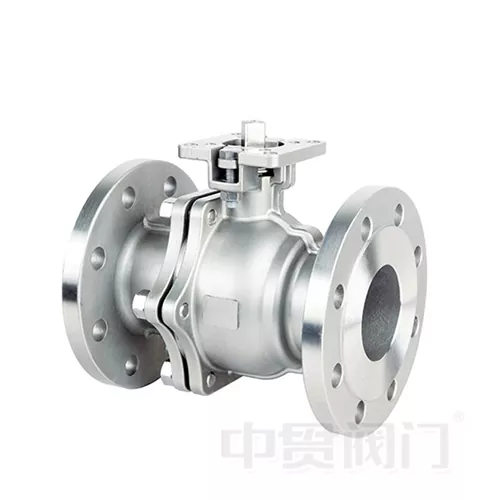

Zawór kulowy ze stali nierdzewnej z kołnierzem standardowym ASME i wysoką platformą

Zawór kulowy ze standardowym kołnierzem o wysokiej platformie ze stali nierdzewnej ASME to profesjonalny zawór przemysłowy zaprojektowany do obsługi mediów korozyjnych, warunków wysokiej temperatury/wysokiego ciśnienia i rygorystycznych wymagań dotyczących uszczelnienia w układach kontroli płynów.

Korpus zaworu i wszystkie części zwilżane są wykonane z najwyższej jakości stali nierdzewnej (dostępne CF8 / CF8M / CF3M) w połączeniu z kołnierzami zgodnymi ze standardem ASME B16.5, aby zapewnić bezpieczne i niezawodne połączenie z systemami rurociągów. W porównaniu z konwencjonalnymi zaworami kulowymi, wyjątkowyzintegrowana konstrukcja wysokoplatformowaposiada znormalizowaną podkładkę montażową ISO 5211 bezpośrednio na korpusie zaworu, umożliwiającą szybki montaż siłowników pneumatycznych, elektrycznych lub elektrohydraulicznych bez dodatkowych wsporników.

Jako jeden z podstawowych produktów firmyZawór Zhongguanaten zawór kulowy jest szeroko stosowany w przesyłaniu ropy i gazu, systemach reaktorów chemicznych, liniach sanitarnych do kontaktu z żywnością, farmaceutycznych systemach wody oczyszczonej, odsalaniu wody morskiej i systemach balastowych. Dzięki doskonałej odporności na korozję, szczelnemu uszczelnieniu o zerowych wyciekach i ognioodpornej konstrukcji zapewnia długoterminową stabilną pracę, jednocześnie znacznie zmniejszając częstotliwość konserwacji i całkowity koszt posiadania.

Kluczowe zalety techniczne

1. Doskonała odporność na korozję i wysoką temperaturę

• Opcje materiałowe: Korpus zaworu i kula wykonane z CF8 / CF8M (stal nierdzewna 304 / 316) lub wyższej jakości CF3M (316L). Zoptymalizowana zawartość niklu, chromu i molibdenu zapewnia wyjątkową odporność na kwas siarkowy, kwas solny, roztwory alkaliczne, mgłę solną i różne rozpuszczalniki organiczne.
• Zakres temperatur: Nadaje się do -29°C do +250°C (z możliwością rozszerzenia do +350°C w przypadku opcji pakowania w wysokiej temperaturze). Działa niezawodnie w przewodach parowych, układach gorącego oleju i innych zastosowaniach wysokotemperaturowych, bez uszkodzeń uszczelnień lub deformacji korpusu.
• Kompatybilne media: ropa naftowa, gaz ziemny, roztwory kwasów/zasad, woda morska, rozpuszczalniki farmaceutyczne, materiały spożywcze, media zawierające chlor itp.

2. Szczelny, zerowy wyciek + konstrukcja ognioodporna

• Stopień szczelności: Testowany zgodnie z normą ISO 5208, klasa VI (pęcherzykoszczelny) — brak widocznych wycieków pod ciśnieniem znamionowym. Idealny do mediów toksycznych, łatwopalnych lub o wysokiej wartości.
• Konstrukcja ognioodporna: Wtórna powierzchnia uszczelniająca metal-metal pomiędzy kulą a gniazdem. Nawet po wypaleniu miękkiego gniazda zawór utrzymuje podstawowe odcięcie, spełniając normy przeciwpożarowe API 607 ​​/ ISO 10497.
• Konstrukcja antystatyczna: antystatyczna sprężyna pomiędzy trzpieniem a kulą zapewnia niezawodne rozpraszanie ładunku, eliminując ryzyko eksplozji spowodowane gromadzeniem się ładunków elektrostatycznych.

3. Zintegrowana konstrukcja na wysokiej platformie – montaż siłownika w 5 minut

• Standard interfejsu: Wysoka platforma zgodna z normą ISO 5211, bezpośrednio pasująca do siłowników pneumatycznych i elektrycznych głównych marek — nie są wymagane żadne niestandardowe płyty adaptera ani wsporniki.
• Wydajność instalacji: Montaż siłownika na miejscu wymaga jedynie połączenia śrubowego i sprzęgu trzpienia. Jedna osoba może wykonać tę pracę w ciągu 5 minut, oszczędzając 2/3 czasu instalacji w porównaniu z tradycyjnymi zaworami montowanymi na wsporniku.
• Stabilność operacyjna: Zintegrowana platforma skraca odległość transmisji pomiędzy siłownikiem a trzpieniem, zmniejszając luz i poprawiając żywotność cyklu oraz dokładność sprzężenia zwrotnego położenia.

4. Niski opór przepływu i wysoka wartość Cv – oszczędność energii

• Konstrukcja ścieżki przepływu: Konstrukcja z pełnym lub standardowym otworem z gładkimi konturami wewnętrznymi minimalizuje spadek ciśnienia. Modele o pełnym prześwicie zapewniają wartość Cv prawie identyczną z rurą o tym samym rozmiarze, zachowując oryginalną charakterystykę przepływu w systemie.
• Oszczędność energii: Niski opór przepływu oznacza zmniejszone zużycie energii podczas pompowania. W przypadku ciągłej pracy w zakładach chemicznych lub stacjach uzdatniania wody 24 godziny na dobę, 7 dni w tygodniu, roczne oszczędności energii elektrycznej mogą być znaczne.

5. Wielopoziomowe zapobieganie wyciekom i długa żywotność

• Uszczelnienie trzpienia: Uszczelnienie PTFE z pierścieniem typu V ze wstępnym naprężeniem sprężyny automatycznie kompensuje zużycie — nie jest wymagane częste dokręcanie dławika.
• Wspornik kulowy: Konstrukcja z kulką pływającą lub montowaną na czopie (w zależności od rozmiaru) z tulejami samosmarującymi zmniejsza moment obrotowy i wydłuża żywotność. Testowane do >50 000 cykli przełączania na GB/T 12237.

Typowe zastosowania i branże

Łatwa instalacja i niskie koszty utrzymania

• Połączenie kołnierzowe: Zgodne z ASME B16.5 (klasa 150/300/600). Bezpośrednie dopasowanie do standardowych kołnierzy rurowych — nie są wymagane żadne niestandardowe modyfikacje.
• Szybki demontaż: Siłownik przykręcony bezpośrednio do platformy. Wymontowanie siłownika w celu ręcznej obsługi awaryjnej lub przeglądu nie ma wpływu na korpus zaworu ani połączenia rurowe.
• Konserwacja na linii: wybrane modele obsługują demontaż na linii (sprawdź konkretny projekt) — wymieniaj gniazda lub uszczelki bez konieczności demontażu całego zaworu z rurociągu, co znacznie skraca przestoje.
• Częstotliwość konserwacji: W normalnych warunkach należy sprawdzać uszczelkę uszczelnienia i moment obrotowy co 12 miesięcy. Rzeczywisty okres użytkowania może przekroczyć 5 lat, w zależności od mediów i częstotliwości cykli.

Dane techniczne

Dostępne opcje

• Typ siłownika: Ręczna przekładnia ślimakowa / Pneumatyczny jedno/dwustronnego działania / Elektryczny (24 V/110 V/220 V/380 V) / Elektrohydrauliczny
• Materiał gniazda: PTFE / RPTFE / PEEK / twarde uszczelnienie metalowe
• Obróbka kulek: Polerowanie lustrzane / Hartowanie azotowane / Powłoka z węglika wolframu
• Opcje specjalne: Urządzenie blokujące / Port oczyszczający / Przedłużony trzpień / Płaszcz izolacyjny

Dlaczego warto wybrać zawór Zhongguan?

• Standardy produkcyjne: Ścisła zgodność ze standardami ASME, API, ISO, GB/T. Dostępne certyfikaty materiałowe, raporty z prób ciśnieniowych i certyfikaty ognioodporne.
• Zapewnienie jakości: 100% fabryczne testy ciśnieniowe + testy uszczelnień. Każdy zawór ma gwarancję spełnienia określonych parametrów.

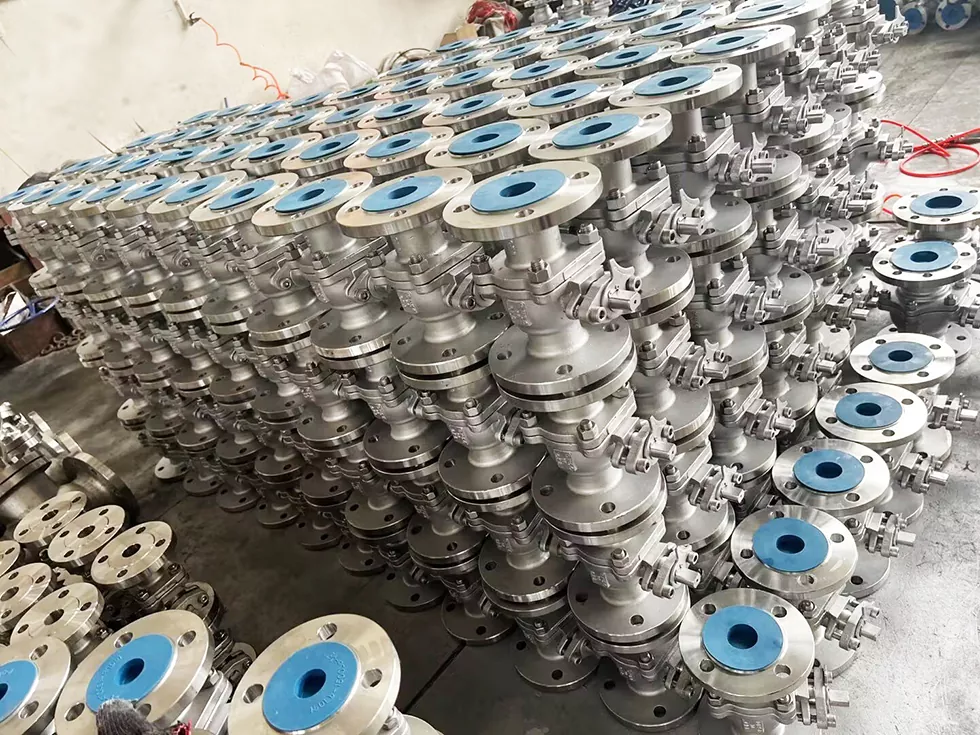

• Szybka reakcja: standardowe produkty magazynowane wysyłane w ciągu 24 godzin. Zamówienia niestandardowe/niestandardowe realizowane w ciągu 2–4 tygodni.
• Wsparcie techniczne: Pełna obsługa, od obliczenia wymiarów i wskazówek dotyczących montażu, po konserwację posprzedażną.
