Pomyśl o kranie z wodą w domu i tunelu przy autostradzie. Kran może być całkowicie otwarty, ale wodaprzepływjest nadal ograniczony przez swoją własną średnicę. Tunel autostradowy umożliwia jednak przejazd pojazdów z pełną prędkością bez żadnych przeszkód. Ta prosta analogia oddaje zasadniczą różnicę pomiędzy zaworem kulowym z pełnym i zmniejszonym otworem.
Najpierw przyjrzyjmy się samemu zaworowi kulowemu
Zawór kulowy, jak sama nazwa wskazuje, składa się z podstawowego elementu – kuli z otworem. Obracanie uchwytu zaworu powoduje obrót tej kuli. Gdy otwór zrówna się z rurą, może przez nią przepływać płyn (woda, olej, gaz itp.). Kiedy kula zostanie obrócona o 90 stopni, otwór zostaje zablokowany, a przepływ zostaje odcięty. Jest to wysoce wydajny i niezawodny zawór włączający/wyłączający.
Port pełny i Port zmniejszony opisują rozmiar tego otworu w kuli i szerokośćzawórwewnętrzne przejście.

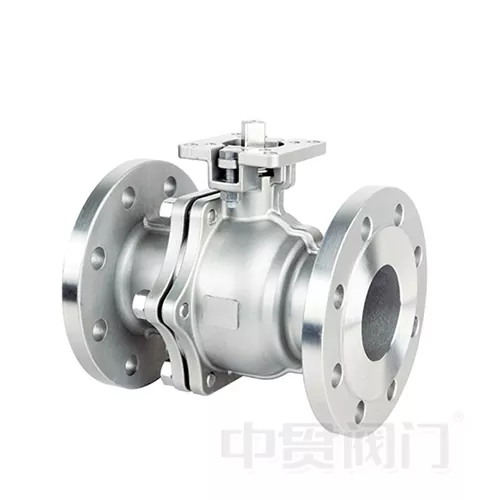

Zawór kulowy z pełnym przelotem: „Autostrada” bez przeszkód
Cecha konstrukcyjna: Średnica otworu w kulce zaworu kulowego z pełnym przelotem jest tej samej wielkości, co średnica rury łączącej. Oznacza to, że gdy zawór jest całkowicie otwarty, jego przelot jest prostym, niezakłóconym otworem, bez wąskich punktów.
gdzie minimalna strata ciśnienia nie jest krytyczna.
Niezakłócony przepływ: Płyn przepływa niemal bez dodatkowych strat ciśnienia, jak podczas jazdy na prostej autostradzie.
Potężna funkcja: pozwala na specjalną operację zwaną „pigging”. W rurociągach dalekobieżnych (np. ropy i gazu) przez rurę przepuszcza się urządzenie zwane „świnią” w celu jej oczyszczenia lub sprawdzenia. Tylko zawór kulowy z pełnym otworem umożliwia przejście tej „świni”.
Pomyśl o tym jak o drodze, która od początku do końca zachowuje całą szerokość, bez wąskich gardeł.
Typowe zastosowania: krytyczne rurociągi technologiczne, dalekobieżne linie przesyłowe i wszelkie zastosowania wymagające maksymalnego przepływu lub tłoczenia, często w przemyśle naftowym, gazowym i chemicznymbranże.
Zawór kulowy o zmniejszonym otworze: opłacalna „główna ulica”
Cecha konstrukcyjna: Średnica otworu w kuli zaworu kulowego o zmniejszonym otworze jest mniejsza niż średnica rury łączącej. Zazwyczaj jest to jeden standardowy rozmiar mniejszy. Na przykład średnica zaworu o zmniejszonym otworze DN100 (100 mm) może wynosić tylko około 80 mm.
Kluczowa zaleta: niższy koszt, kompaktowość, mniejsza waga
Oszczędność: Ponieważ kulę i korpus zaworu można zmniejszyć, zużywa mniej materiału i jest zwykle tańszy niż zawór z pełnym przelotem tego samego rozmiaru.
Pomyśl o kranie z wodą w domu i tunelu przy autostradzie. Kran może być całkowicie otwarty, ale woda
Wystarczający przepływ: Chociaż przelot jest węższy, natężenie przepływu jest całkowicie wystarczające do większości codziennych i ogólnych zastosowań przemysłowych.
Pomyśl o tym tak: o głównej ulicy, która jest przeważnie szeroka, ale ma nieco węższy odcinek pod mostem. Może to nieco spowolnić ruch, ale nie utrudnia normalnego przejazdu.
Typowe zastosowania: Jest to najpopularniejszy i najczęściej stosowany typ zaworu kulowego. Zawory o obniżonym otworze najprawdopodobniej znajdziesz w standardowych instalacjach wodociągowych, systemach grzewczych, budownictwie i wielu gałęziach przemysłururociągigdzie minimalna strata ciśnienia nie jest krytyczna.
Wniosek: Jak wybrać?
Krótko mówiąc, Twój wybór zależy od Twoich potrzeb:
Wybierz zawór kulowy z pełnym przelotem, jeśli potrzebujesz nieograniczonego przepływu lub potrzebujesz przyszłej możliwości tłoczenia rurociągów. Płacisz wyższe koszty i potrzebujesz więcej miejsca dla tej wydajności i funkcjonalności.
W zdecydowanej większości zastosowań ogólnych, takich jak główne odcięcie wody w domu lub rury grzewcze budynku, port zredukowanyZawór kulowyjest całkowicie wystarczający i oferuje najlepszą wartość. Zamienia niewielką utratę przepływu i ciśnienia na znaczne oszczędności i wygodę.
Mamy nadzieję, że ten artykuł pomoże Ci jasno zrozumieć różnicę między tymi dwoma typami zaworów kulowych. Następnym razem, gdy zobaczysz lub wybierzesz jedną z nich, będziesz dokładnie wiedział, która „droga” jest właściwa dla Twojego systemu.
